2-31
2
7

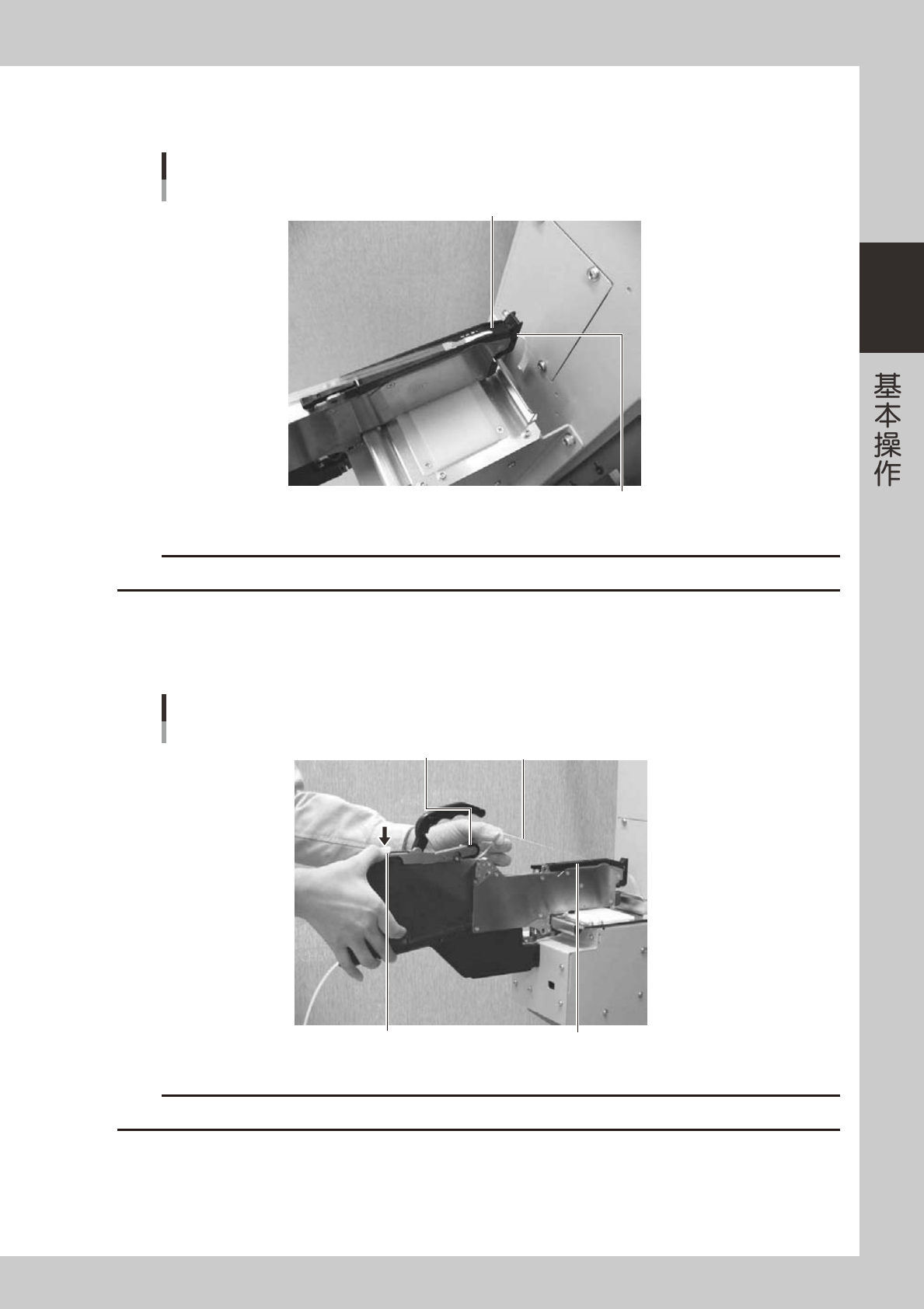

固定料带导轨 ASSY。
使基带与链齿轮的齿咬合。
料带导轨ASSY的固定
料带导轨ASSY
料带导轨前杆
25210-L1-00
c
注意
固定料带导轨 ASSY 时，务必边拉紧盖带边固定，注意不要使盖带在料带导轨 ASSY 内有松弛。
8
将盖带夹入卷绕滚轮。
按压卷绕滚轮杆的图中所示部分，使卷绕滚轮让出间隙，将盖带插入此间隙并拉伸一定长度，放松卷绕
滚轮杆夹住盖带。
盖带的安装
盖带卷绕滚轮
卷绕滚轮杆 料带导轨ASSY
25211-L1-00
c
注意
确认料带导轨 ASSY 部和卷绕滚轮部之间的盖带没有扭曲。
2-32
2
9

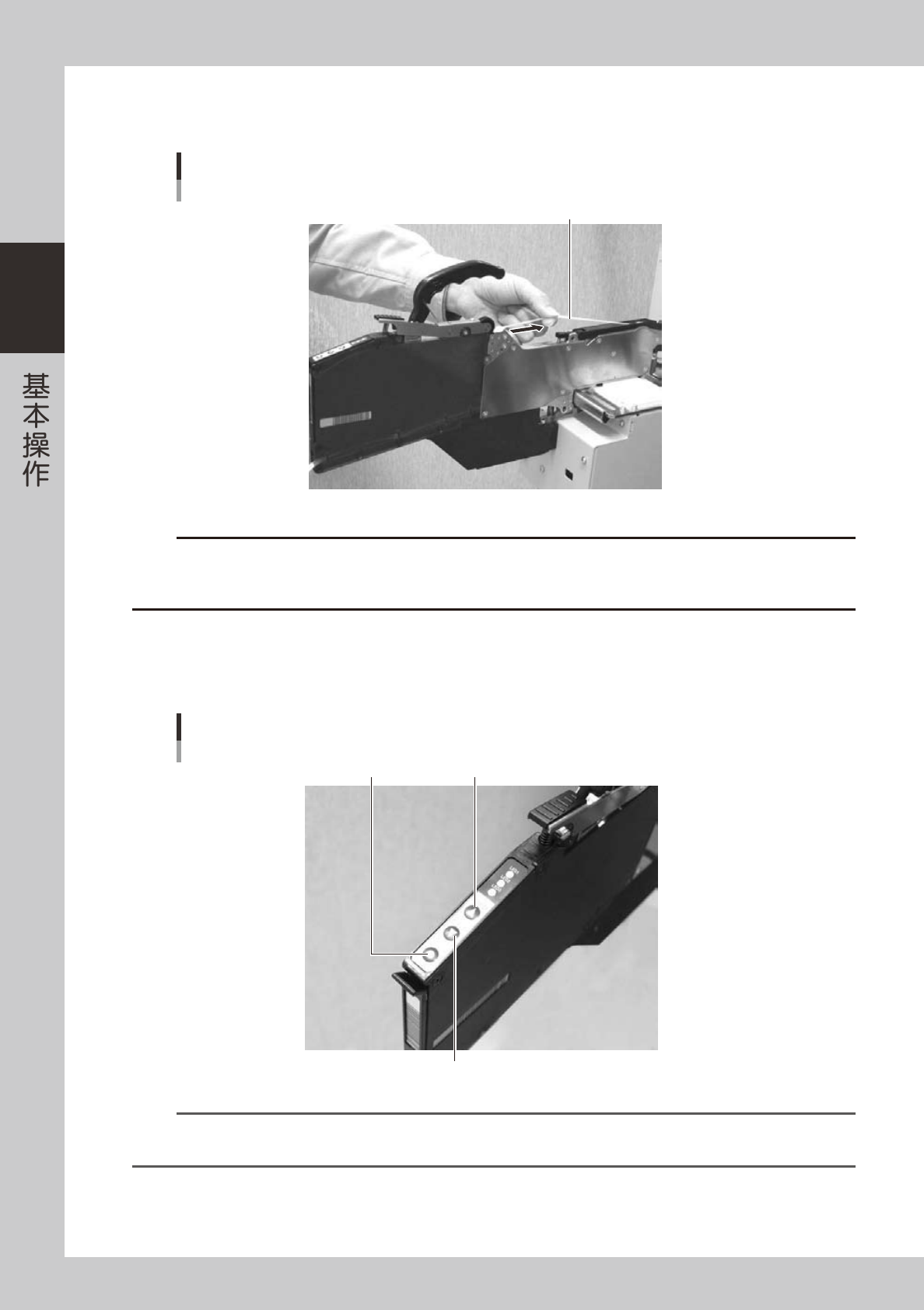

卷绕盖带的松弛部分。
沿箭头方向轻轻拉伸盖带，盖带将自动卷绕。
卷绕盖带松弛部分
盖带
25212-L1-00
c
注意
‧用手护着盖带，使盖带能笔直卷绕。
‧卷绕盖带直至松弛消失为止。
‧卷绕盖带时，注意不要使手受伤。
0
将元件传送至吸附位置。
按送料器主体的［FEED］按钮，将元件传送至吸附位置。退回元件时，按送料器主体的［BACK］按钮
退回元件。每按一次按钮传送 2mm 间距。
[FEED]按钮、[BACK]按钮、[FUNC]按钮
[BACK]按钮
[FEED]按钮[FUNC]按钮
25213-L1-00
参考
‧ 按送料器主体的［FEED］、［BACK］按钮时的传送间距，与设置的传送间距无关都为 2mm。长按可切换至连续传送模式。
‧ 按［FUNC］＋［FEED］按钮，可按设置的传送间距传送料带。
2-33
2

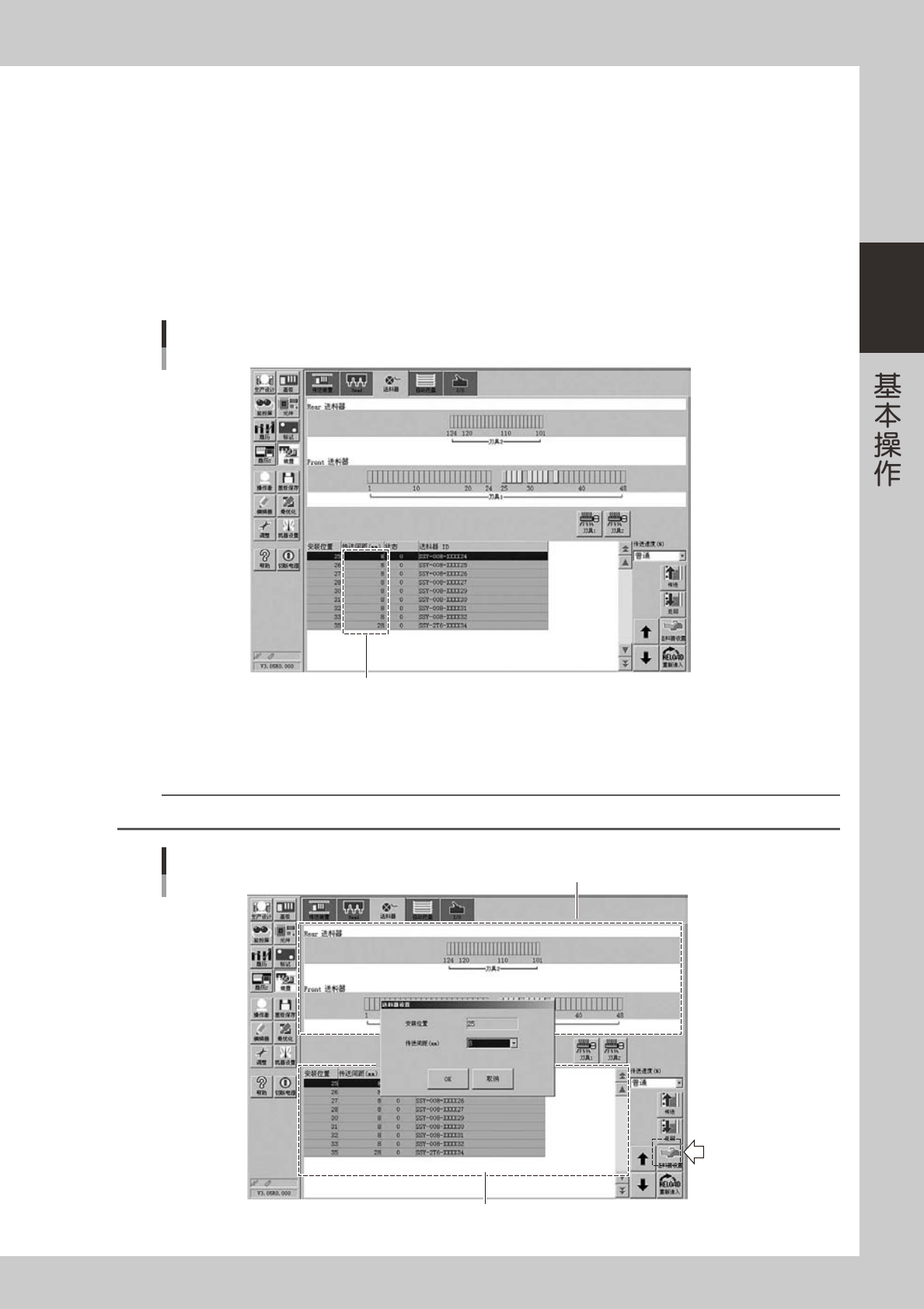

4.1.2 料带传送间距的设置
下述内容，是以将「机器设置」－「选项设置」中的「指定送料器间距」设置成「送料器设置」为前提的说明。
■在贴片机上设置
1
打开送料器画面。
边确认送料器列表边预先安装好送料器。点击［装置］按钮，选择「送料器」选项卡，打开送料器画面。
2
确认对象送料器的料带传送间距。
在送料器画面的送料器列表中确认。
确认间距
传送间距
26220-L1-00
3
打开送料器设置画面。
选择要设置料带传送间距的送料器，点击［送料器设置］按钮。
参考
可从送料器配置图，或送料器列表中选择。
送料器设置画面
送料器列表
送料器配置图
26221-L1-00
