1-6 1 3.1.2 SF 型 8 连多功能贴装头 SF 型 8 连多功能贴装头与 FNC 型一样，也配备有 8 个可以吸附、贴装元件的贴装头。面对贴片机正面，从右至左 分别排列着 1 〜 8 号贴装头。各贴装头配备的吸嘴间距为 16mm, 与 SS 送料器台的安装孔的间距相同。 8号贴装头 1号贴装头 8连多功能贴装头 SF型 25106-L1-00 n 要点 上述贴装头中，1、3、5、7 号贴装头采用了滚轮锁定式钳状结构以加强对…
1-5
1
3.贴装头部
贴装头部安装在机器的 XY 轴上 , 进行元件的吸附和贴装。以下具体介绍贴装头部的构成和吸嘴的种类。
贴装头部
拆除机盖后的状态
基准标记识别相机
侧面视觉相机用
照明装置(选配)
8连多功能
贴装头
移动贴装头
用的把手
侧面视觉相机
(X轴固定)
吸嘴识别传感器
25115-L1-00
3.1 吸附·贴装元件的贴装头
3.1.1 FNC 型 8 连多功能贴装头
FNC 型 8 连多功能贴装头配备有 8 个可以吸附、贴装元件的贴装头。
面对贴片机正面 , 从右至左分别排列着 1 〜 8 号贴装头。各贴装头配备的吸嘴间距为 16mm, 与 SS 送料器台的
安装孔的间距相同。
FNC 型 8 连多功能贴装头的 2、4、6、8 号贴装头，具有飞行式交换吸嘴 (FNC) 的功能，即贴装头在移动中完成
吸嘴的交换。
8号贴装头 1号贴装头
8连多功能贴装头
FNC型
25105-L1-00
1-6
1
3.1.2 SF 型 8 连多功能贴装头
SF 型 8 连多功能贴装头与 FNC 型一样，也配备有 8 个可以吸附、贴装元件的贴装头。面对贴片机正面，从右至左
分别排列着 1 〜 8 号贴装头。各贴装头配备的吸嘴间距为 16mm, 与 SS 送料器台的安装孔的间距相同。
8号贴装头
1号贴装头
8连多功能贴装头
SF型
25106-L1-00
n
要点
上述贴装头中，1、3、5、7 号贴装头采用了滚轮锁定式钳状结构以加强对吸嘴的夹持。
1-7
1

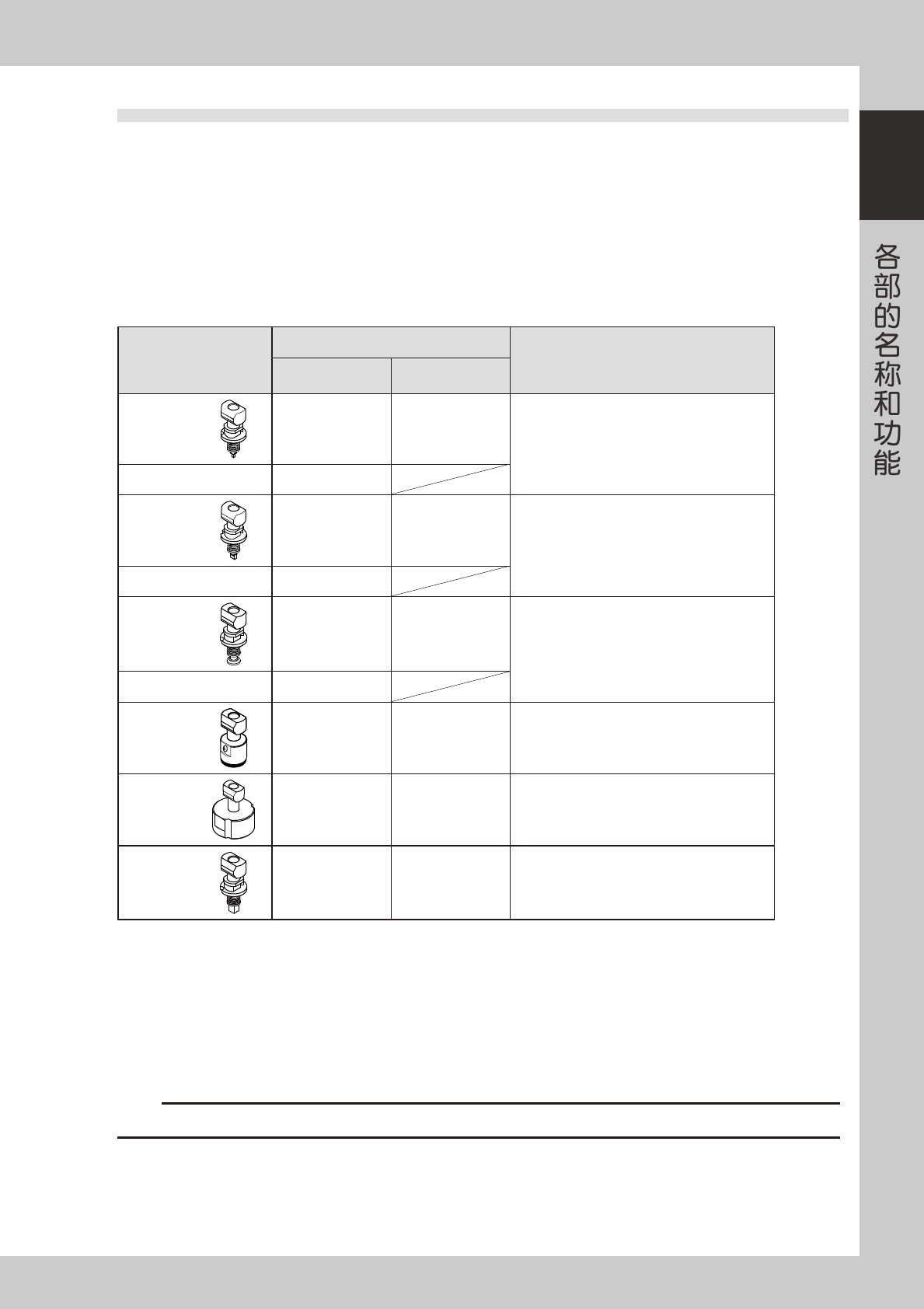

3.2 吸嘴种类
为了稳定元件吸附的质量 , 必须使用与元件相符的吸嘴。以下具体介绍各贴装头可以安装的吸嘴。
3.2.1 8 连多功能贴装头用吸嘴
FNC 型 8 连多功能贴装头中 1、3、5、7 号贴装头可以选择 6 种吸嘴 (Type A) 安装。2、4、6、8 号贴装头安装着
飞行式交换 (FNC) 用的吸嘴 (Type F)。SF 型 8 连多功能贴装头可以从 6 种吸嘴 (Type A) 中选择适合贴装头使用的
吸嘴安装 ( 手动交换 )。
■标准类型
标准吸嘴可以从 6 种吸嘴中选择适合贴装头用的吸嘴安装。
吸嘴类型
可以安装的贴装头 No.
适用元件例
8 连多功能
FNC 型
8 连多功能
SF 型
Type 301A
1、3、5、7 所有贴装头
0603 〜 1005 规格的元件
Type 301F
2、4、6、8
Type 302A
1、3、5、7 所有贴装头
1608 〜 3216 规格的元件
Type 302F
2、4、6、8
Type 303A
1、3、5、7 所有贴装头
4532 〜 7343 规格的元件、SOP 等
Type 303F
2、4、6、8
Type 304A
1、3、5、7 所有贴装头 QFP 等
Type 305A
1、3、5、7 所有贴装头 QFP、BGA 等
Type 306A
1、3、5、7 所有贴装头 圆柱形芯片（MELF 形）专用
TypeA吸嘴
TypeA吸嘴 (301A、302A、303A、304A、305A、306A) 可以安装在 SF 型 8 连多功能贴装头的所有贴装头上，还可以安装
在 FNC 型 8 连多功能贴装头的 1、3、5、7 号贴装头上。
但，Type305A 吸嘴不能安装在 FNC 型 8 连多功能贴装头上。
TypeF吸嘴
FNC 型 8 连多功能贴装头的 2、4、6、8 号贴装头的前端具备飞行式交换吸嘴 (FNC) 的功能。
各贴装头可以安装 3 种吸嘴 (Type301F、302F、303F)。
c
注意
以上吸嘴为本机 (YS100) 专用吸嘴，切勿在其他机器上使用。
