1-13
1
4.1.2 一次性换料车
该装置，是将接下来要生产的基板用的送料器预先安装在换料车上，以换料车为单位一次性更换送料器的装置。

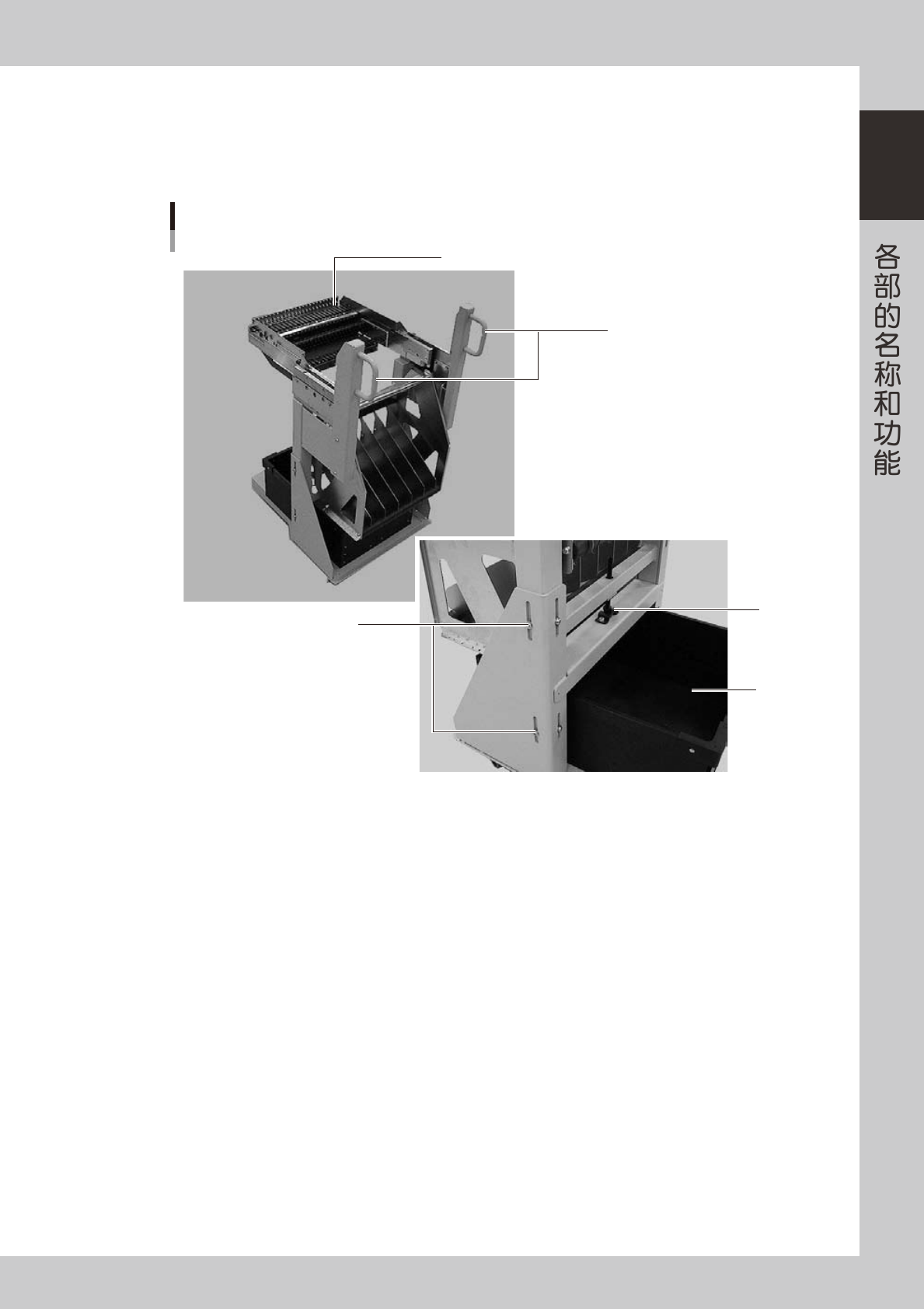

■一次性换料车
一次性换料车
2
4
5
3
1
25118-L1-00
1. 把手
要移动一次性换料车时使用此把手。
2. 送料器架
可以同时安装 24 个 SS 送料器 (8mm)。
3. 高度调节螺栓
需要调节送料器架的高度使之与贴片机的高度一致时，可以移动螺栓的固定位置进行调节 (8 处 )。
4. 空料带箱 ( 选件 )
用于放置元件用完后废弃的料带。
5. 高度调节螺栓
拧松固定螺栓后，旋转螺栓调节高度。
1-14
1
4.2 从托盘供给元件
在外部供给装置 ( 托盘交换器 ) 中，有使用传料头与中转站供给元件的 dYTF 和直接使用主机贴装头的 sATS。
4.2.1 dYTF 供给装置
以下具体介绍 dTYF 各部的名称与功能。

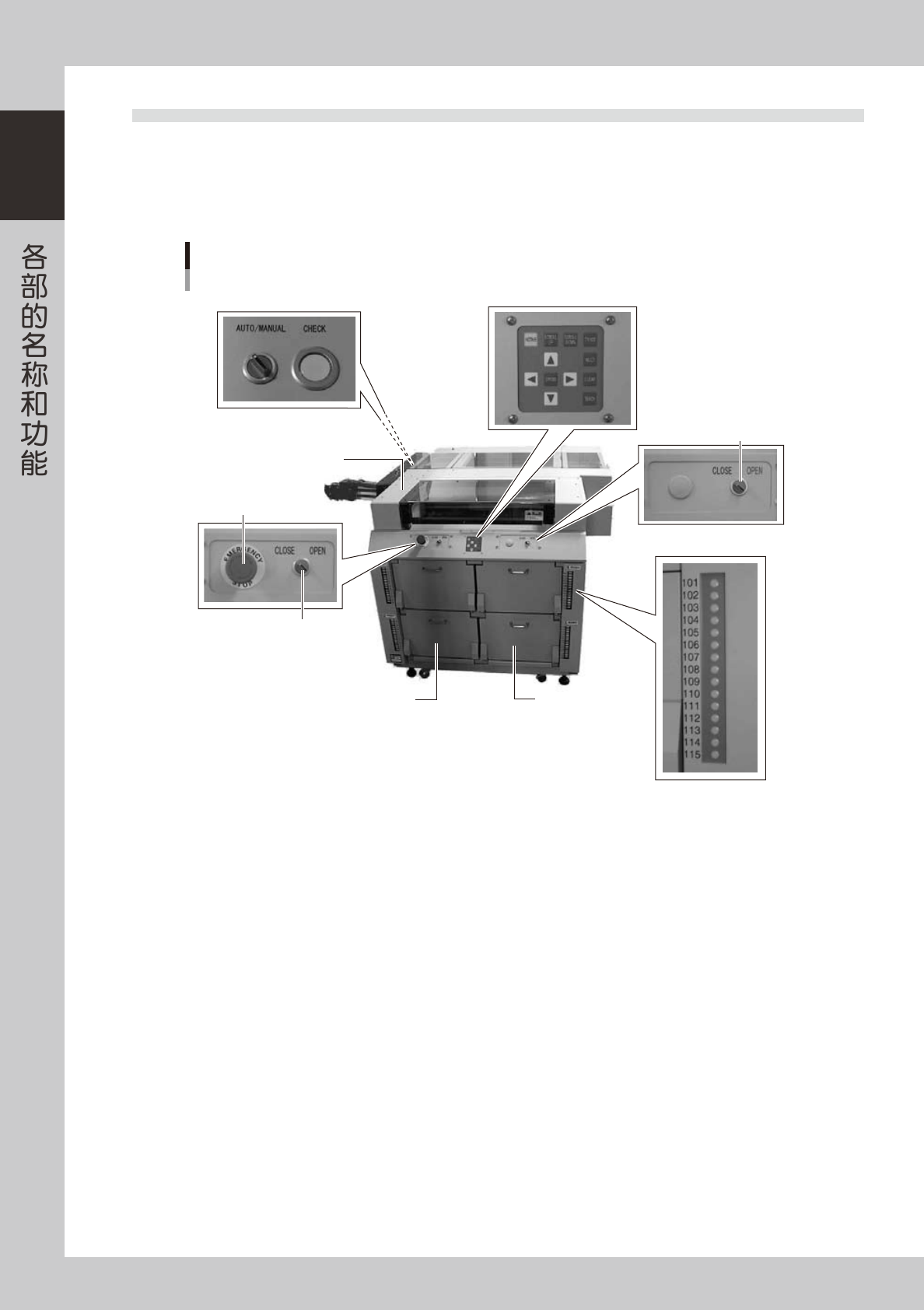

dYTF供给装置
收纳柜门侧
7. 料架指示器
1. 安全盖
2. 收纳柜门
（载料台1）
3. 收纳柜门
（载料台2）
4. 紧急停机按钮
5. 柜门开关
（载料台1）
5. 柜门开关
（载料台2）
6. 示教面板
8. 传送装置动作开关
25120-L1-00
1. 安全盖
在接通电源的状态下打开此安全盖，机器立即进入紧急停机状态。运行中必须关闭此盖。
2. 收纳柜门（载料台 1）
打开此门，更换载料台 1（自动托盘 1）的料架或收纳柜。上侧为收纳柜 1，下侧为收纳柜 2。
3. 收纳柜门（载料台 2）
打开此门，更换载料台 2（自动托盘 2）的料架或收纳柜。上侧为收纳柜 1，下侧为收纳柜 2。
4. 紧急停机按钮
按此按钮，机器进入紧急停机状态。与贴片机的紧急停机按钮的功能相同。
5. 柜门开关
将此开关旋至「OPEN」时，柜门解除锁定状态，可以打开收纳柜门。旋至「CLOSE」时，收纳柜门被锁定，柜门开关的指示
灯亮灯。
6. 示教面板
示教料架上的盘装元件的位置时使用。
1-15
1

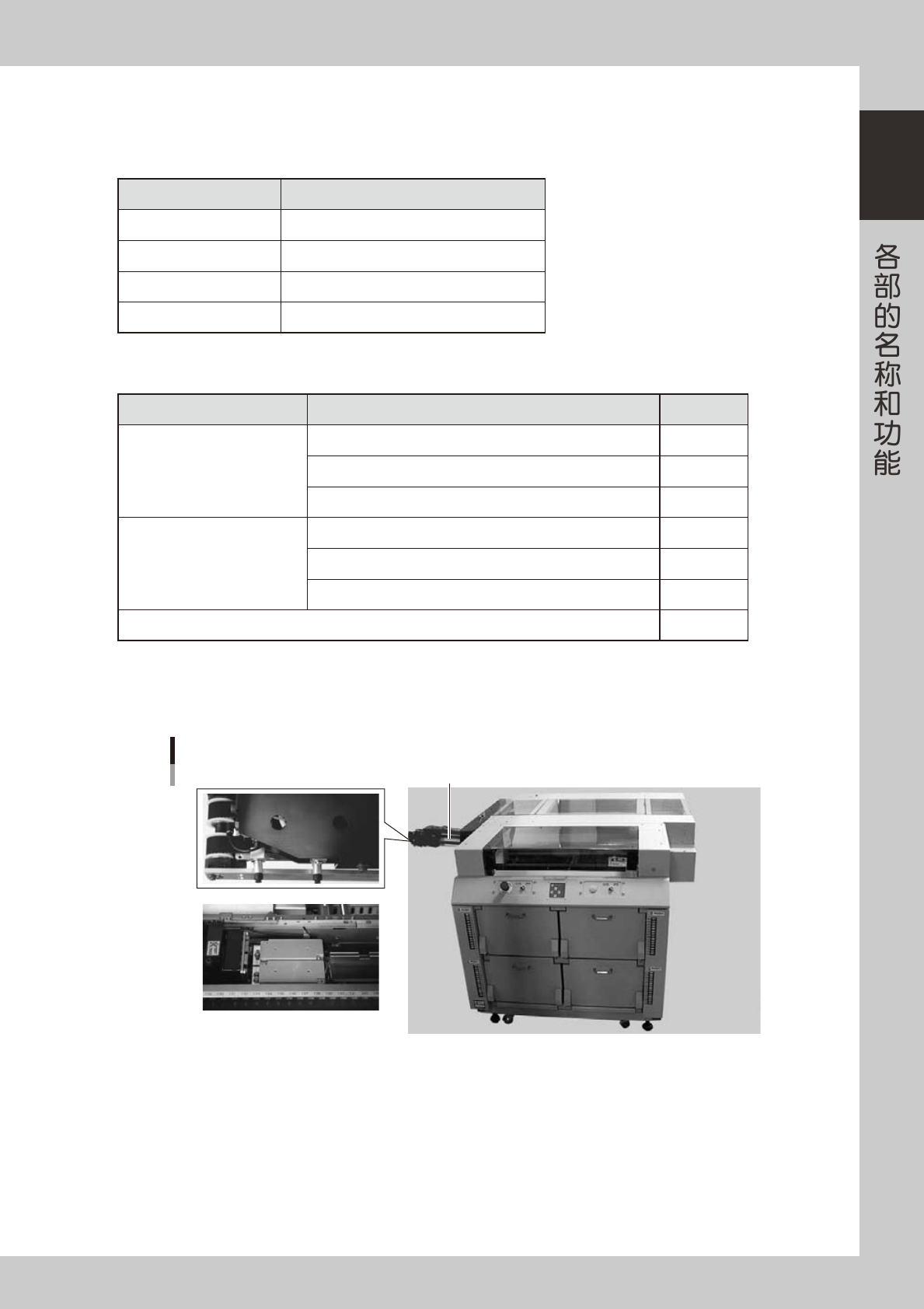

7. 料架指示器
元件信息中设置的料架号码为亮灯状态，当料架上的盘装元件用完时，该料架号码闪烁。（参照下表）各收纳柜分别有 15 个
指示器，合计 60 个。
■ 料架指示器号码与收纳柜的关系
料架指示器号码 收纳柜
1〜15 载料台 1 的收纳柜 1
16 〜 30 载料台 1 的收纳柜 2
101 〜 115 载料台 2 的收纳柜 1
116 〜 130 载料台 2 的收纳柜 1
■ 料架指示器的亮灯状态
◎ ：闪烁● ：亮灯○ ：熄灯
料架的状态 元件的状态 亮灯状态
1 个料架上只装有 1 种元件
元件补充完毕 ●
元件用完 ◎
元件正在使用（流动） ●
1 个料架上装有多种元件
料架上的所有元件补充完毕 ●
料架上的所有元件已用完 ◎
多种元件中至少有 1 种元件已用完 ◎
基板程序没有指定要使用的盘装元件 ○
8. 传送装置动作开关
AUTO( 自动 )/MANUAL( 手动 ) ：在自动与手动模式之间切换传送装置的动作。
CHECK( 检查 ) ：将传送装置的动作切换为手动模式对基板进行目测检查时使用。
传料头、中转站
3. 中转站(贴片机侧)
2. DX轴1. 传料头
25122-L1-00
1. 传料头
dYTF 配备有 2 台 2 连传料头。吸附料架上的盘装元件供给给贴片机侧的中转站。
2. DX 轴
在 dYTF 与中转站之间往返移动传料头。
3. 中转站（贴片机侧）
从 dYTF 的传料头接收元件用的中转站。配备有 2 台具备 2 连吸附点的中转站，贴片机的贴装头吸附元件时上升。
