第 2 章 基本操作
目录
1. 操作前须知事项 2-1
1.1 解除紧急停机的方法 2-1
1.2 清除错误警告的方法 2-2
1.3 具有代表性的错误信息和处理方法 2-3
2. 操作画面和各种按钮 2-10
2.1 操作画面的基本构成 2-10
2.2 生产设计画面 2-13
2.3 装置画面 2-14
3. 开机和关机 2-19
3.1 作业前的点检 2-20
3.2 开机 2-21
3.3 暖机运行 2-23
3.4 传送装置的设置 2-25
3.4.1 作业流程 2-25
3.4.2 传送宽度 2-26
3.4.3 基板压板 2-27
3.4.4 顶针 2-28
4. 元件供给装置的准备 2-29
4.1 带式送料器 2-29
4.1.1 料带的安装 2-29
4.1.2 料带传送间距的设置 2-33
4.1.3 贴片机侧的设置 2-37
4.2 托盘交换器 2-41
2-1
2
1.操作前须知事项
操作机器前必须了解解除机器紧急停机状态的方法和清除错误警告的方法。
■机械操作上的注意事项
‧运行中切勿切断气源。因机器会不受控制而运行，容易造成误动作。
‧进行保养作业前，必须确认汽缸内已没有残留空气压力。
■停电时的注意事项
如果在自动运行中停电，必须将主开关置于 OFF 状态，避免重新通电后的误动作。
1.1 解除紧急停机的方法
必须按照下列步骤解除机器的紧急停机状态。
1
将紧急停机按钮旋至原位。
紧急停机按钮被按下时，只需向右旋转便可解除紧急停机状态。
2
确认周边安全。
为保障解除紧急停机状态后的运行能在安全状态下进行，需确认周围的安全状态。
3
按 [READY] 按钮。
按 [READY] 按钮，使伺服呈 ON 状态。
c
注意
使用 [READY] 按钮时，如果左边的 [ACTIVE] 按钮不在 ON 状态，则 [READY] 按钮无效。

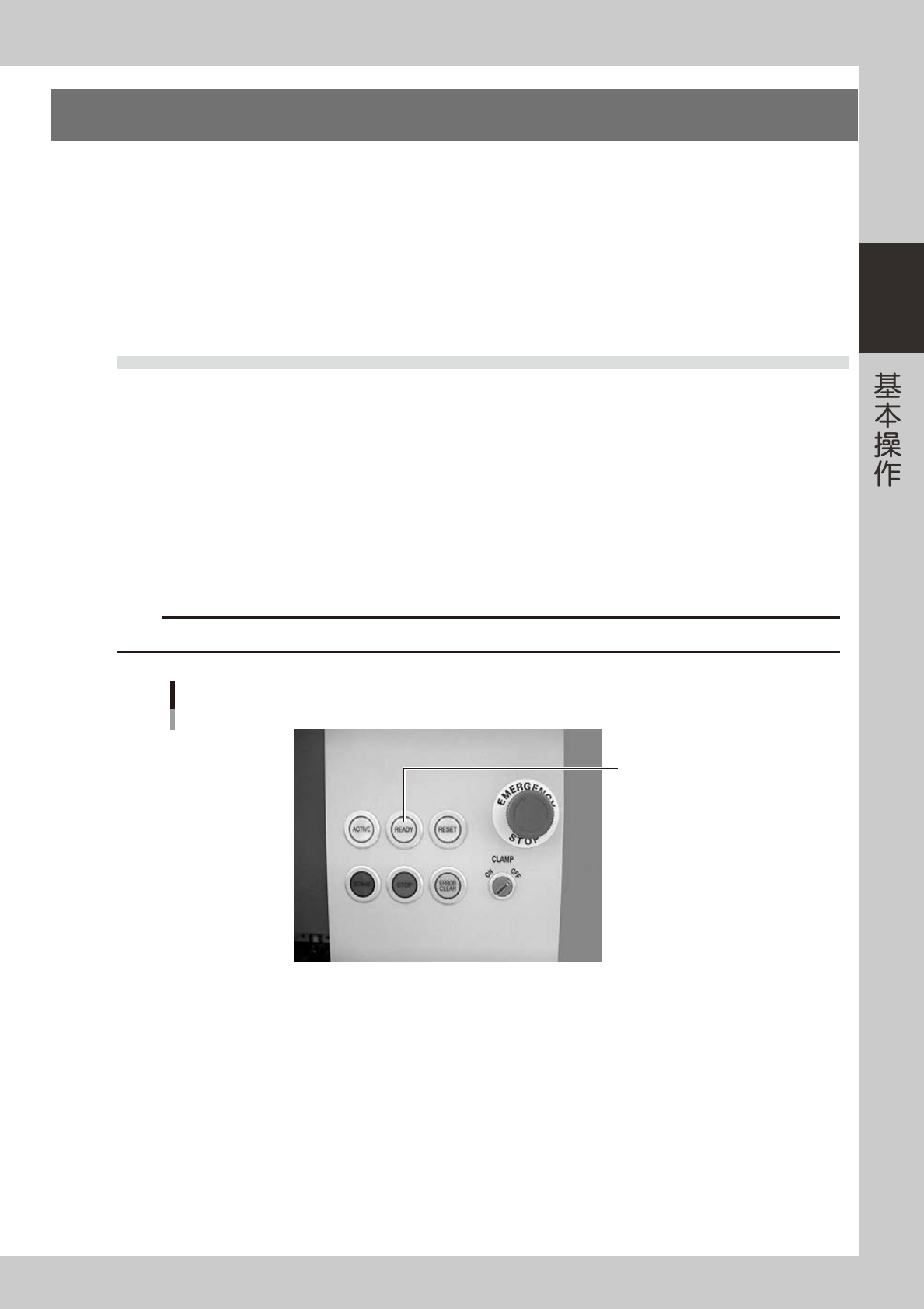

READY按钮
按此按钮，使伺服呈ON状态
25200-L1-00
4
确认显示内容。
确认指示灯中的红灯已经熄灭，操作画面的左上方 ( 状态区域 ) 紧急停机的显示已经消失。
2-2
2
1.2 清除错误警告的方法
如果发生错误，蜂鸣器就会报警，警告画面会显示。此时，须按下列步骤清除错误警告。
1
关闭蜂鸣器。
按 1 次 [ERROR CLEAR] 按钮，关闭蜂鸣器。
2
确认错误内容。
记录错误警告画面下方显示的错误内容，并按照该内容进行检查。
3
清除错误警告画面。
再按 1 次 [ERROR CLEAR] 按钮，清除错误警告画面。
4
确认显示内容。
确认指示灯中的黄灯已经熄灭，操作画面中状态区域左上方的错误警告的显示已经消失。
