3-4 3 1 . 1 使 用「 中 途 开 始 运 行」 按 「生产设计 」画面的 [ 中途开始运行 ] 按钮 ，打开 「中途开 始运行 」对话框。要继续贴装在基板生产途中执 行了 复 位 后的数据 、或只 对特定拼块 或特定贴装点进行贴装 时才可 使用。该功能只 对 第 1 块基板有效 ，从 第 2 块基板 开始 执 行普通的贴装作 业 。 [中途开始运行]按钮 「中途开始运行」画面 26304-L1-00
3-3
3
1. [ 送料器列表 ] 按钮
显示基板生产中所需的元件供给装置的指定送料器安装位置。通过该按钮确认各元件送料器是否已安装在正确位置。
2. [ 需求吸嘴列表 ] 按钮
显示各贴装头应该使用的吸嘴类型。如果没有配备吸嘴交换站或使用的是不能自动交换吸嘴的贴装头，必须根据
「需求吸嘴列表」确认各贴装头是否已安装了适当的吸嘴。
3. [ 散料设置 ] 按钮
目前尚未使用。
4. [ 吸嘴状态确认 ] 按钮
用元件识别用相机检查吸嘴前端的脏污状态。该检查的结果为错误时，必须清洁吸嘴。
c
注意
按下 [ 吸嘴状态确认 ] 按钮的同时，贴装头会移至相机位置。由于吸嘴的污垢是逐渐形成的（建议清洁吸嘴），所以在实施多次该检查
的过程中，有可能会出现几次 OK，几次 NG，这是正常现象，不是机器故障。
5. [ 吸嘴形状俘获 ] 按钮
如配备了侧面视觉相机，此按钮显示为有效状态。通过侧面视觉相机检查所有吸嘴的形状。
4

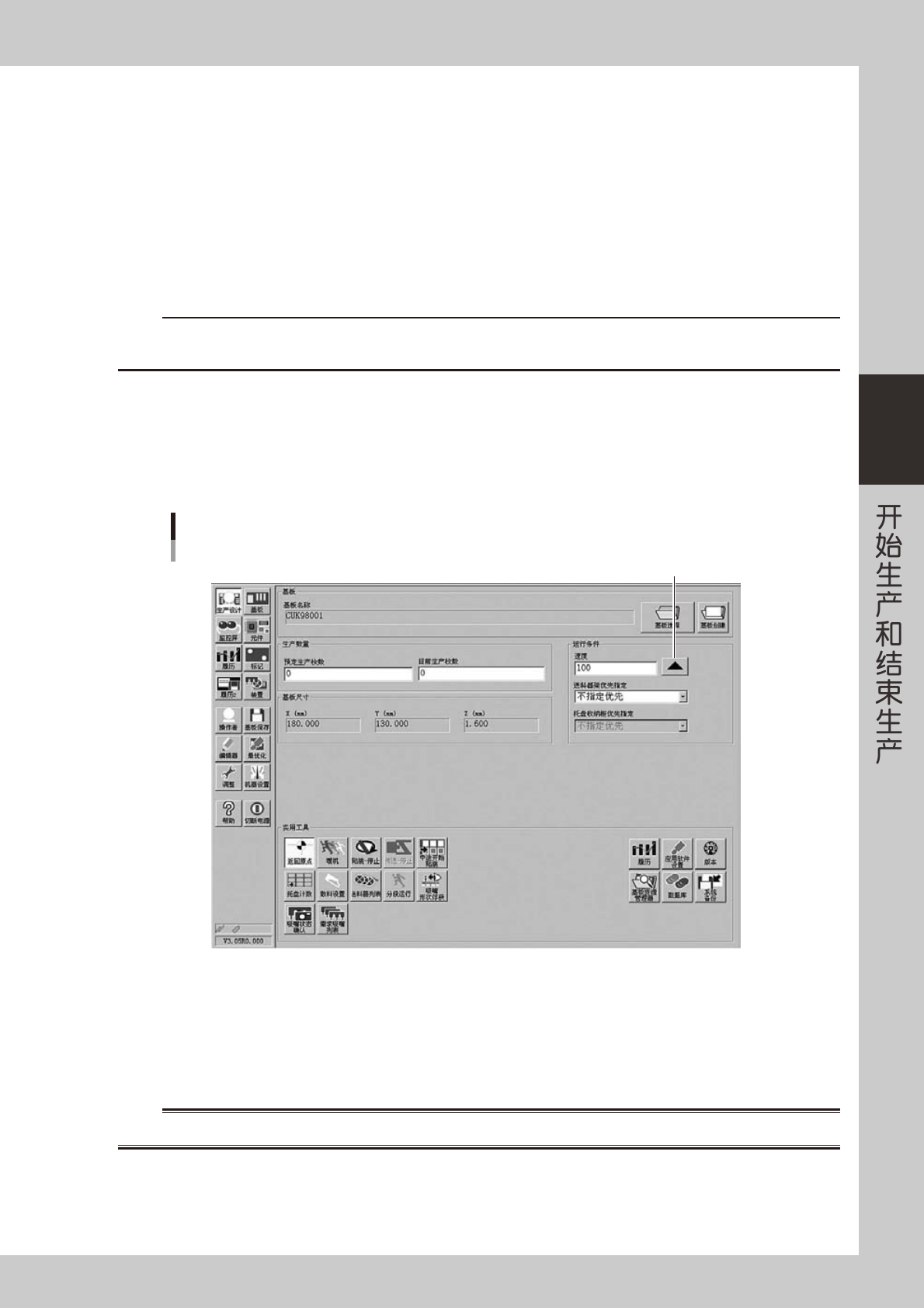

设置运行速度。
运行条件中的「速度」栏显示当前设置的运行速度。如需变更运行速度按 [ ▲ ] 键。
设置运行速度
运行速度的设置
26303-L1-00
5
开始运行。
1. 解除紧急停机按钮，按操作面板的 [READY] 按钮。
2. 确认安全后，按操作面板的 [START] 按钮。
3. 入口传感器感应到基板后，传送带开始转动，将基板传至作业位置，开始贴装元件。
w
警告
绿色指示灯亮着灯 ( 自动运行中 ) 时，严禁进入贴装头的可动范围之内。
3-4
3

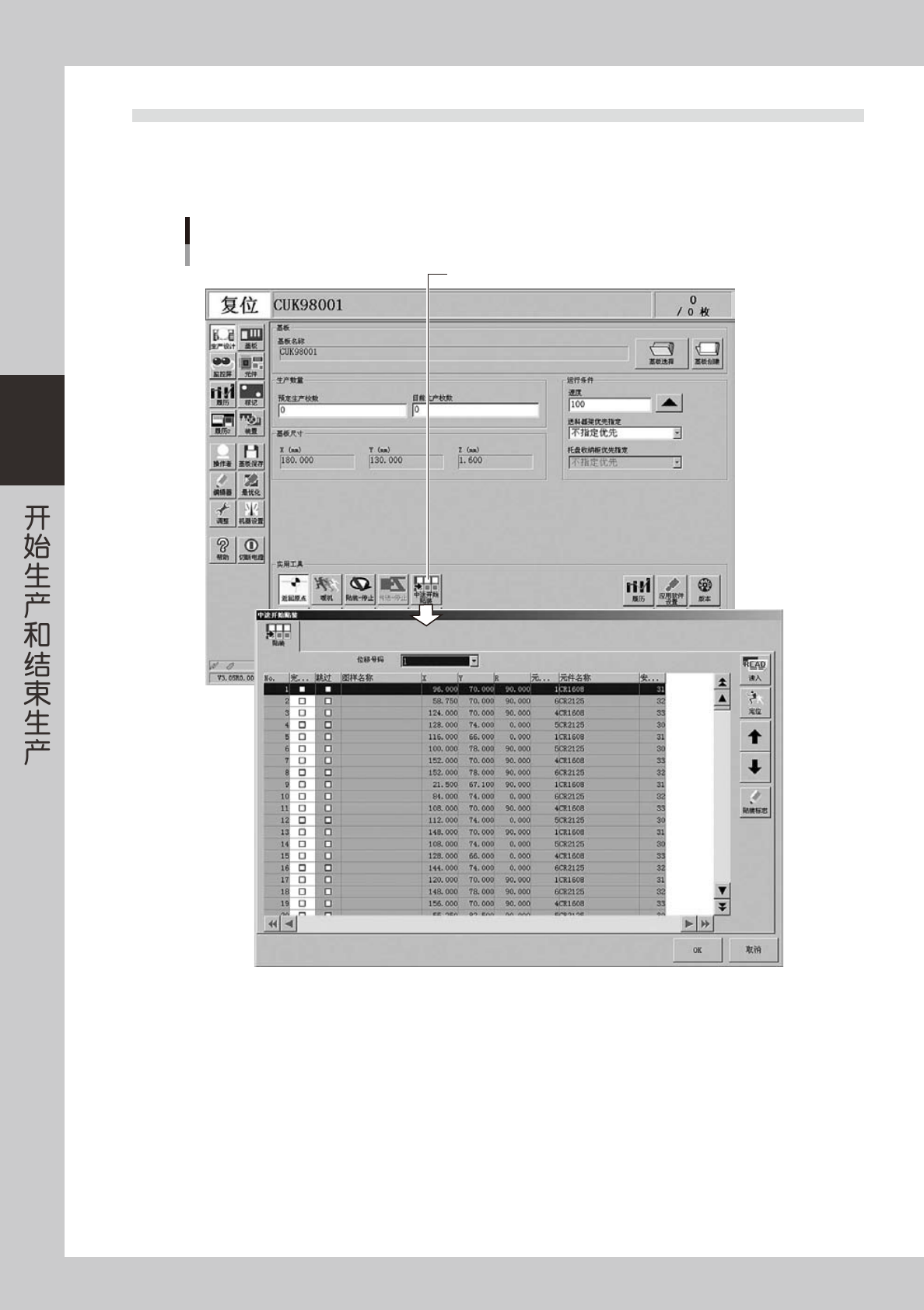

1 . 1 使 用「 中途开始 运行」
按「生产设计」画面的 [ 中途开始运行 ] 按钮，打开「中途开始运行」对话框。要继续贴装在基板生产途中执行了
复位后的数据、或只对特定拼块或特定贴装点进行贴装时才可使用。该功能只对第 1 块基板有效，从第 2 块基板
开始执行普通的贴装作业。
[中途开始运行]按钮
「中途开始运行」画面
26304-L1-00
3-5
3
1.1.1 读入保存的数据
在自动运行途中一旦执行复位，复位时的即时状态立即被自动保存。按「中途开始运行」对话框的 [ 读入 ] 按钮，
读入中断作业时的信息。如重新开始自动运行，可以从停止时的状态开始继续贴装元件。此外，因为相关的错误
信息也同时被保存，所以也可以对因某种原因未被贴装的数据进行贴装。
读入保存的数据后重新开始自动运行
1
5
拼块No.1
贴装重新开始
拼块No.2 拼块No.1 拼块No.2
2
6
3
7
4
8
1
5
2
6
3
7
4
8
1
5
2
6
3
7
4
8
1
5
2
6
3
7
4
8
：贴装
：不贴装
复位
25301-L1-00
1.1.2 编辑贴装标志
通过指定贴装号码，可以只对特定的贴装点执行贴装。如果在贴装途中执行了停止、复位操作，可以在按 [ 读入 ]
按钮读入数据后，用 [ 贴装标志 ] 按钮修改各贴装点的「完成贴装」。
[贴装标志]按钮
贴装标志的编辑
「位移号码」选择框
完成贴装的标志
26305-L1-00
