8.其它选配装置
8.1 侧面视觉相机
侧面视觉相机，固定在多视觉相机正面的 X 轴上，识别元件时，利用固定在贴装头部的侧面视觉相机的照明，
从水平面方向对吸附状态等图像进行识别。
因此，可以检出元件未吸附、吸附异常和吸嘴污垢等不良现象。
侧面视觉相机
侧面视觉相机
照明(卸下外盖后的状态)
25114-L1-00
侧面视觉相机具有以下功能。
■ 检测吸附异常的功能
简易模式
能正确检测到元件未吸附现象，可以防止不贴装现象的发生。
即使因清洗吸嘴等更换了吸嘴，仍然可以继续检测。
详细模式
能正确检测到元件未吸附现象，可以防止不贴装现象的发生。
可以根据用户在侧面视觉相机参数画面（［元件］-「侧面视觉相机」）设置的元件厚度，辨别纵向、横向、斜向等异常吸附
现象。
■ 检测吸嘴污垢功能
如果多视觉相机识别结果为「有元件存在」，但侧面视觉相机的识别结果却是「没有元件存在」时，判断为「吸嘴污垢」，
显示警告提示。
这样可以更加明确清洗吸嘴的时机。
■ 跳过丢弃元件动作的功能
侧面视觉相机的识别结果为「没有元件存在」时，跳过丢弃动作。
这样可以减少没有吸附元件时的不必要动作，减少速度降低的因素。
■ 检测带回元件的功能
贴装元件或丢弃元件后，必定检查吸嘴前端是否残留元件。
■ 翻转检查功能
在吸附元件后的识别处理中，确认所吸附元件的正反面是否翻转，以及吸附元件是否全部在侧面视觉相机的视野识别范围内。
识别出元件正反翻转或整个元件未在相机视野范围内时，显示错误信息。
n
要点
有关侧面视觉相机各项参数的设置，参阅「程序设计手册」。
1-27
1
8.2 QFP 废弃站
QFP 废弃站 ( 以下简称废弃站 )，是不损伤元件暂时放置识别相机检出的不良元件的装置。被废弃的元件通过传送
带传送，当达到设定的计数或载满传感器感应到元件时，在接下来的废弃动作进行之前显示错误信息（元件已满）。
以下具体介绍废弃站各部的名称与功能。
夹紧杆
握住此夹紧杆，将废弃站固定在送料器架上。
DUMP线束(信号线)
废弃站用信号线束。
FEEDER线束(电源线)
废弃站用电源线束
手动面板
可以进行状态的显示、间距传送、
计数清除、传送间距的设置。
载满传感器 (选件)
传送带传送废弃元件到达此位置时，
传感器感应后显示错误信息。
传送带
传送被废弃的元件。
安全盖
各部的名称与功能
25104-L1-00
n
要点
有关 QFP 废弃站的详细使用方法，参阅选件手册。
1-28
1
8.3 共面度检测器
共面度检测器，是高速检测 QFP、SOP 引脚或 BGA 的直线性和共面度并判定是否为良品的装置。
共有如下两种功能。
‧
共面度检测
检查引脚元件以及球引脚元件的端子底面的均一性。
‧
元件识别面高度检测
防止引脚元件被反面贴装。

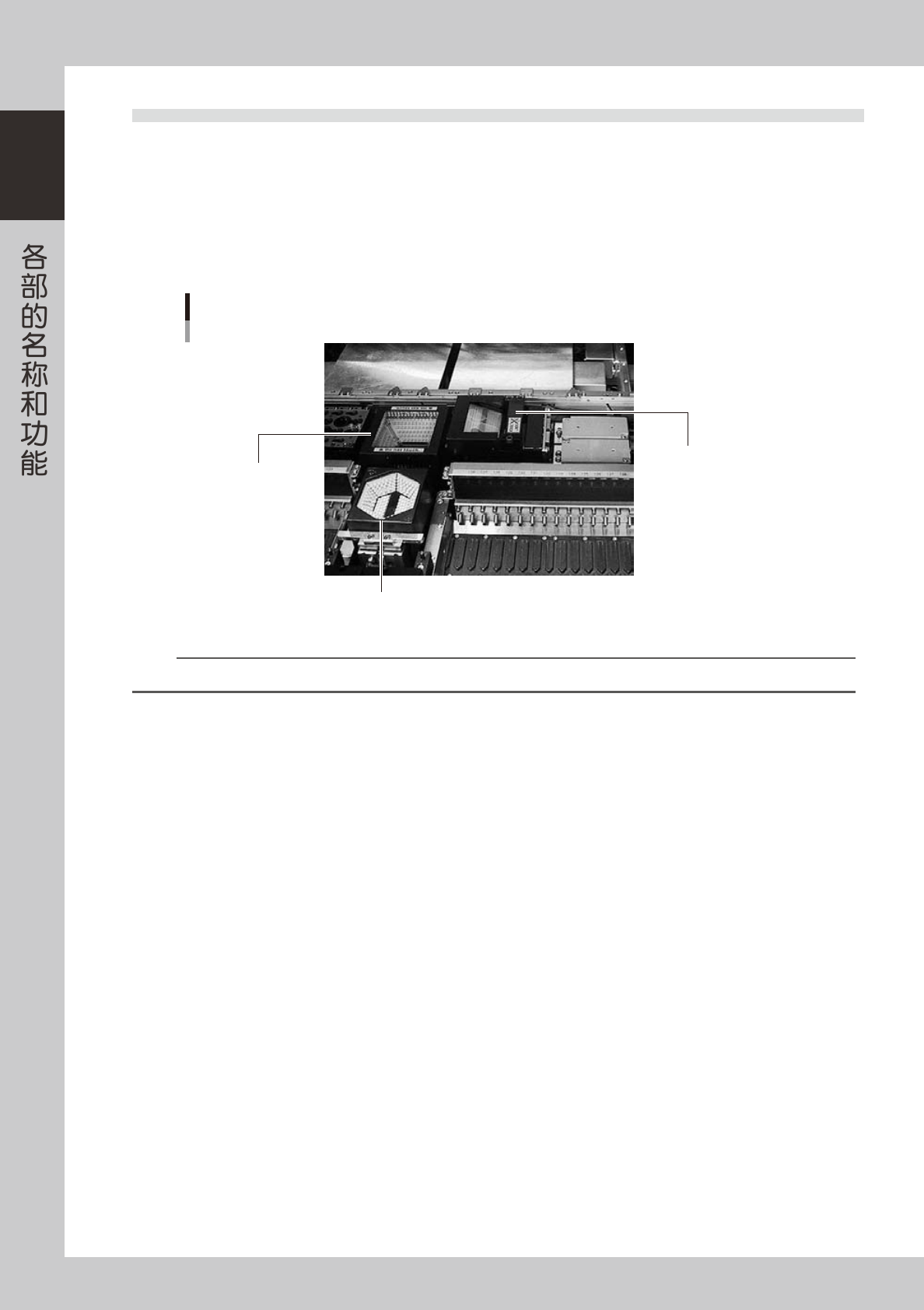

共面度检测装置
多视觉相机 (标准)
共面度检测装置
独立相机
25128-L1-00
n
要点
有关共面度检测装置的使用方法，参阅 YS 程序设计手册。
