2-28
2

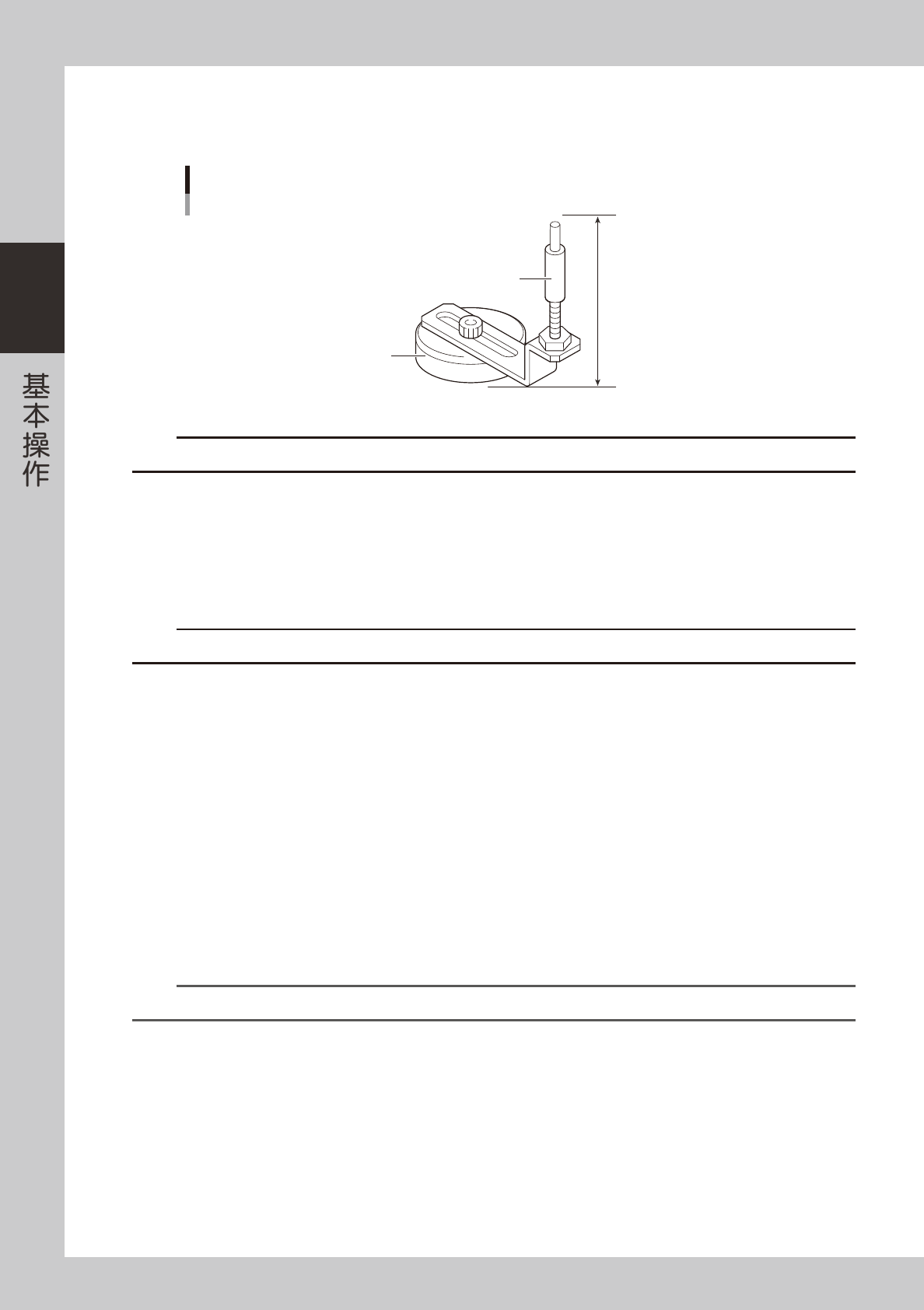

3.4.4 顶针
顶针起着矫正基板向下翘曲的作用。它由磁铁固定在顶板上使用。
76mm
支撑螺杆
顶针
磁铁基座
25204-L1-00
c
注意
磁铁基座底面至顶针顶端的距离为 76mm，该高度不可变更。
e
1
使机器处于紧急停机状态。
2
将顶针排列在顶板上。
顶针由磁铁固定在顶板上。根据基板的形状和尺寸，合理排列顶针，使顶针能均匀地支撑包括基板边端
在内的整个基板。
c
注意
排列顶针时，必须注意避免顶板上升时顶针与传送轨道以及其他零部件发生碰撞。
3
将基板安装在传送带上。
按 [ 装置 ]-「传送装置」画面的 [ 主挡板 ] 按钮，升起主挡板，将基板安装在紧靠主挡板的位置。
4
解除紧急停机状态。
旋松紧急停机按钮，解除机器的紧急停机状态后，按 [READY] 按钮。
5
升起顶板。
确认安全后，按传送画面的 [ 顶板 ] 按钮。显示基板厚度输入框，输入基板厚度后按 [OK] 键。顶板上升，
基板被固定。
e
6
确认基板的支撑力度是否均衡。
按紧急停机按钮，轻敲基板并从侧面检查基板的平整状况。如果基板没有翘曲，已被均匀地支撑，表示
正常。如果顶针前端没有到达基板底部或过度顶起基板，则必须调整顶板的高度。
参考
如果将每种基板在顶板上的顶针位置作好记号 ( 贴纸或记号笔 )，操作会更方便。
2-29
2

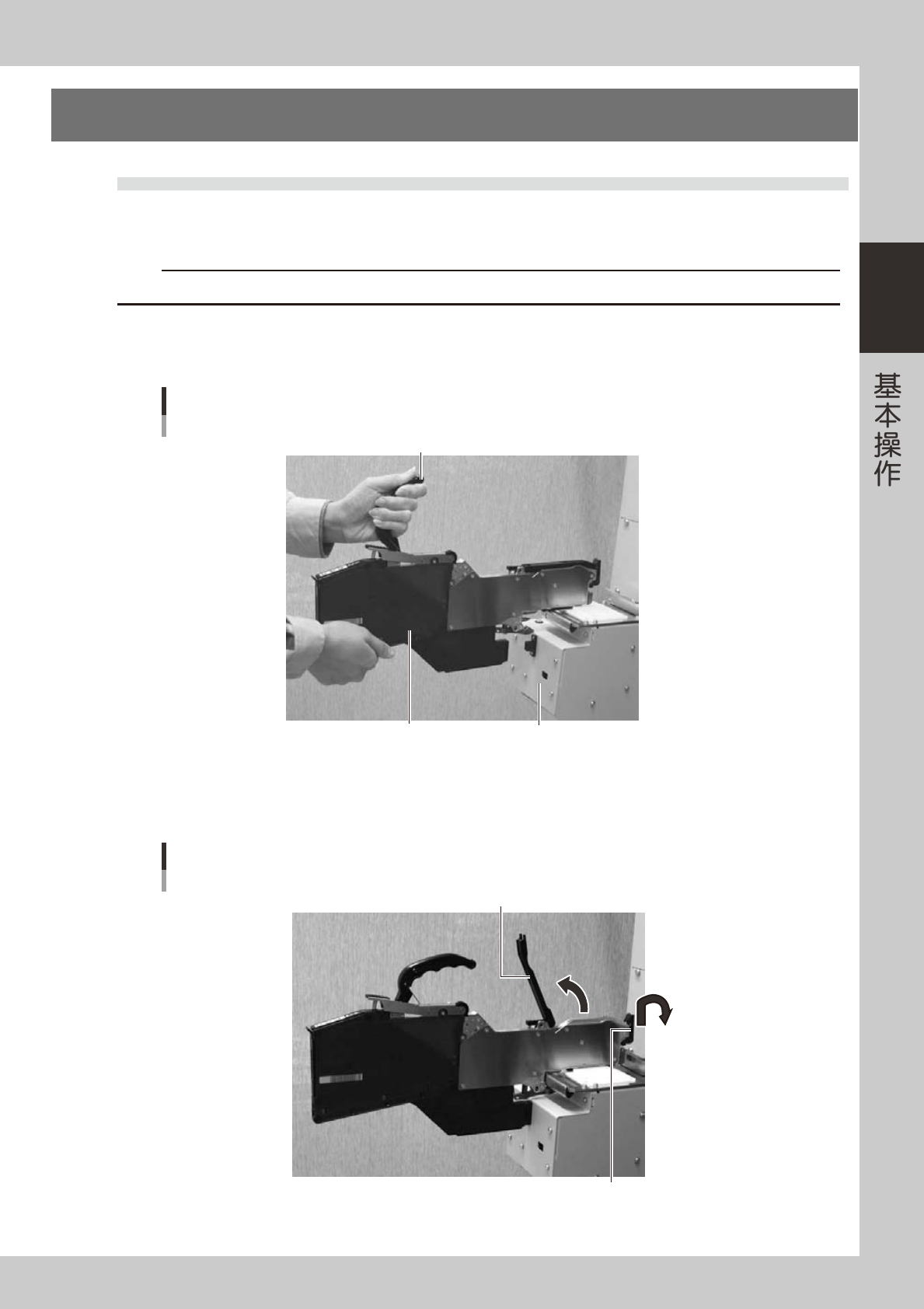

4.元件供给装置的准备
4.1 带式送料器
4.1.1 料带的安装
c
注意
安装料带时，务必使用料带安装站或动力站安装。不能在贴片机上安装料带。
1
安装送料器。
将送料器安装在料带安装站或动力站。
送料器的安装
把手
送料器 料带安装站
25206-L1-00
2
提起料带导轨 ASSY。
将料带导轨前杆边向上提起边向前按下，提起料带导轨 ASSY。
提起料带导轨ASSY
料带导轨ASSY
料带导轨前杆
25207-L1-00
2-30
2

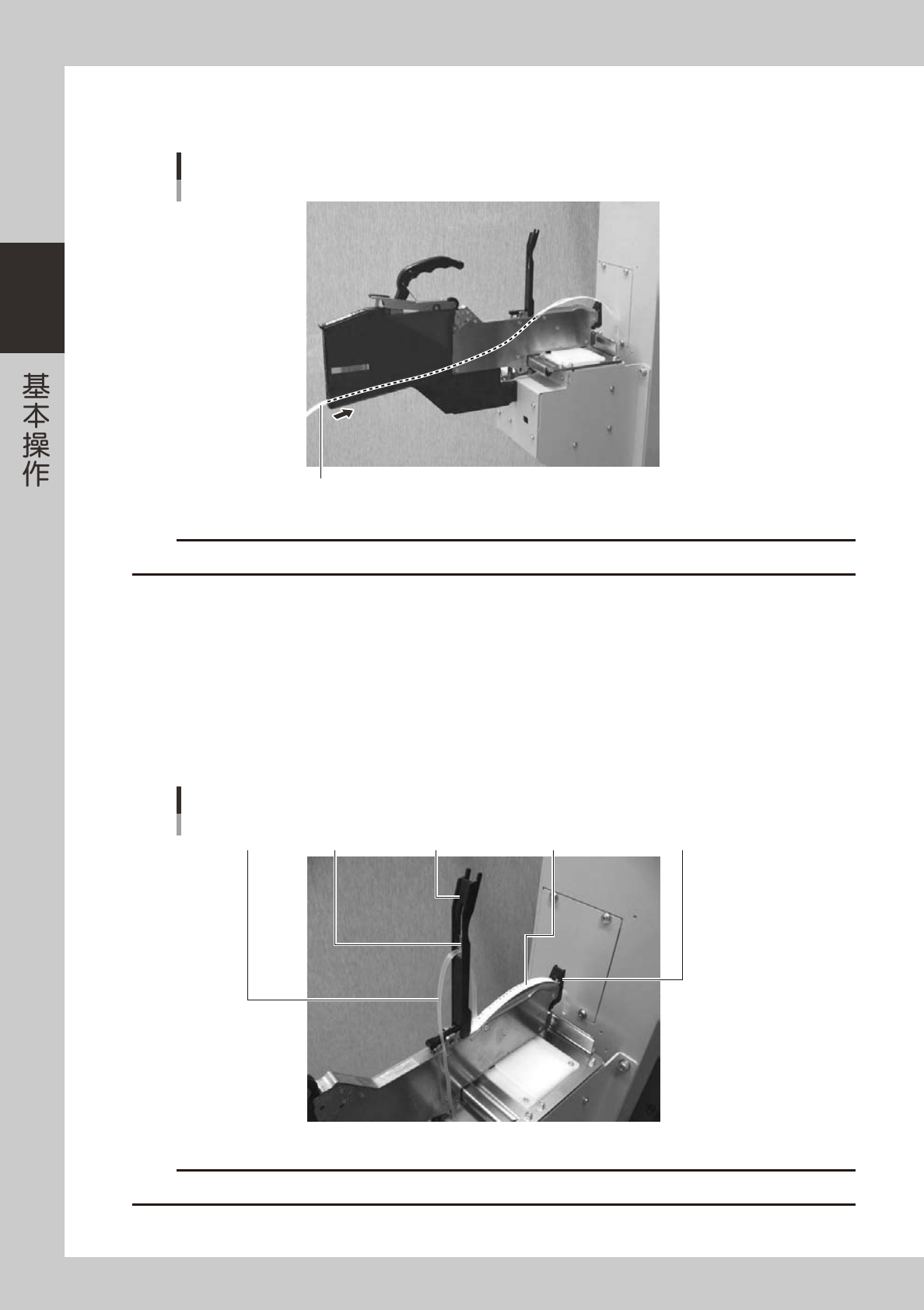

3
将料带装入送料器。
从送料器后方的孔中插入。
料带安装
料带
25208-L1-00
c
注意
切勿弄错料带的正反。
4
剥离盖带。
料带由装有电子元件的「基带」和覆盖在元件上面的「盖带」两层组成，先剥离「盖带」。
5
安装基带。
将基带穿过料带导轨前杆的孔。
6
安装盖带。
将盖带穿过料带导轨 ASSY 的切口部。此时，盖带必须拉出一定程度，使盖带可以夹入卷绕滚轮。
基带、盖带
料带导轨ASSY底板盖带 基带 料带导轨前杆
25209-L1-00
c
注意
切勿使料带导轨 ASSY 内侧的底板变形。
