3 Einbau Prepared Kit 3.2 Vorbereitung Schleppinterface Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 Prepare Kit 04/2017 22 3.2 Vorbereitung Schleppinterface Teile, Hilfsmittel und Werkzeug ● Halter Schleppin…
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2
Prepare Kit 04/2017
3 Einbau Prepared Kit
3.1 Vorbereitungen an der Maschine
21
3 Einbau Prepared Kit
3.1 Vorbereitungen an der Maschine
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}12].
► Entnehmen Sie den BE-Wechseltisch am Stellplatz 2.
Abb.6: Abdeckungen entfernen
1. Seitenabdeckung
2. Schleppabdeckung
3. Abdeckung am Infrastrukturkasten
► Entfernen Sie die Seitenabdeckung(1) und die
Schleppabdeckung(2) auf der linken Seite des
Stellplatzes.
► Entfernen Sie die innere Abdeckung am Infra-
strukturkasten(3).
3 Einbau Prepared Kit
3.2 Vorbereitung Schleppinterface
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2
Prepare Kit 04/2017
22
3.2 Vorbereitung Schleppinterface
Teile, Hilfsmittel und Werkzeug
●
Halter Schleppinterface [03068747-xx]
●
Vision-Hotlink-Adapter [03050555-xx]
●
Schleppinterface [03064127-xx]
●
2x Erdungskabel 0,5 m [03055213-xx] aus Kabelsatz für 2.Portal [03052290-xx]
●
C-Teile Paket Halter Schleppinterface [03094645-xx]
– 10x Inbusschrauben M3x6 [03042541-xx]
– 2x Linsenflanschschrauben M4x6 [03046903-xx]
– 1x Inbusschrauben M5x8 [03042559-xx]
– 1x Sperrkantscheibe 5-FSt [03047704-xx]
Einbau
Der Halter für das Schleppinterface und den Hotlink-Adapter sollte mit den Abstandsbolzen oben
und unten sowie der Erdungsschraube vorbereitet sein.
► Montieren Sie an den Halter Schleppinterface zuerst den Hotlink-Adapter von unten an den
Haltewinkel (4x M3x6mm Inbusschrauben).
► Montieren Sie das Schleppinterface von oben auf den Halter.
(6x M3x6mm Inbusschrauben)

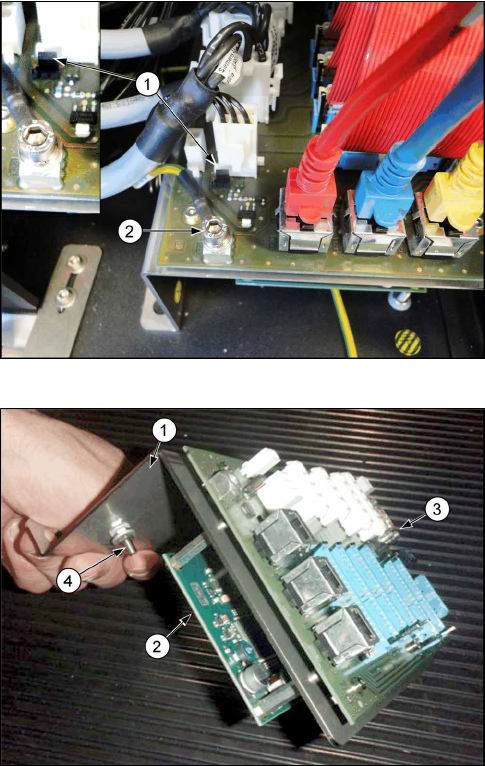

Abb.7: Schleppinterface
1. Jumper Schleppinterface
2. Erdungschraube Schleppinterface
► Befestigen Sie das Erdungskabel 0,5 m mit der
vorhandenen Erdungschraube am Halter.
► Befestigen Sie das Erdungskabel 0,5 m mit der
Inbusschraube M5x8mm und der Sperrkantschei-
be 5-FSt direkt am Schleppinterface.
► Stellen Sie den Jumper wie in der Abbildung ge-
zeigt ein.
Abb.8: Schleppinterface mit Halter
1. Halter Schleppinterface
2. Hotlink-Adapter
3. Schleppinterface
4. Erdungsschraube Halter Schleppinterface
► Schrauben Sie den vormontierten Schleppinter-
facehalter mit den Linsenflanschschrauben
(M4x6mm) in die entsprechenden Bohrungen
über dem Infrastrukturkasten an.
► Beide Erdungskabel werden am Erdungsfeld an
der Maschine befestigt. (Leerschrauben und Kon-
taktscheiben befinden sich am Erdungsfeld)
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2
Prepare Kit 04/2017
3 Einbau Prepared Kit
3.3 Vorbereitung und Montage GCU
23
3.3 Vorbereitung und Montage GCU
Teile, Hilfsmittel und Werkzeug
●
Träger GCU [03065813-xx]
– 2x Sechskantmutter M4 [03008166-xx]
– Erdung M5 [03050528-xx]
– 3x Inbusschraube M4x8mm [03042551-xx]
●
Spannbügel komplett [03066100-xx]
●
Positionierregler Portalachsen GCU [03052200-xx]
●
C-Teile Paket GCU Träger [03094644-xx]
– 2x Sechskantmutter M4 [03008166-xx]
– 5x Inbusschraube M4x8mm [03042551-xx]
– 2x Sperrkantscheibe 4-FSt [03047857-xx]
– 1x Kontaktscheibe 4 FSt [03047654-xx]
– 5x Beilagscheiben 4,3mm [00316894-xx]
Einbau
► Überprüfen Sie die Einstellung der Jumper an der GCU. Für die GCU 3 müssen diese folgen-
dermaßen gesetzt werden:
Jumper Position
1 Links (OFF)
2 Rechts (ON)
3 Rechts (ON)
4 Links (OFF)
Siehe auch:
●
4.1.1 "GCU (bis Maschinen-Nr. Mxxxx)" [}35]
●
4.1.2 "MGCU (ab Maschinen-Nr. Nxxxx bis Oxxxx)" [}36]
●
4.1.3 "MGCU - Full Mode (ab Maschinen-Nr. Pxxxx)" [}37]
Abb.9: Träger
1. Bohrung für Gewindestift an der GCU
2. Spannbügel für GCU 1/3 hintere Position
3. Spannbügel für GCU 1 vordere Position
(wird bei Stellplatz 2 nicht benutzt)
4. Erdungsanschluss GCU Träger
