3 Einbau Prepared Kit
3.5 Montage Kabelschlepp
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2
Prepare Kit 04/2017
28
3.5 Montage Kabelschlepp
Teile, Hilfsmittel und Werkzeug
●
1x GR Y-Kabelschlepp Vakuum komplett [03075584-xx]
●
C-Teile Paket Kabelschlepp Vakuum [03075588-xx]
– 4x Steckverbindung QS-10 [03075789-xx]
– 4x Stopfen QSC-10H [00324874-xx]
– 4x Abstandsbolzen M4x10 [03023606-xx]
●
1x Kunststoffkoffer [03081445-xx]
– 1x Schrumpfschlauch [00326917-xx]
– 1x Halterung Kabelschlepp 2. Portal komplett [03076756-xx]
●
Loctite 241 [02101037‑xx]
Einbau
► Stecken Sie die vier Steckverbindungen QS-10 an das Ende des Kabelschlepps, welches
später am Portal befestigt wird. Verschließen Sie die Steckverbindungen mit den vier Stopfen
QSC-10.
► Ziehen Sie den Schrumpfschlauch über den Kabelschlepp, um bei der Montage Beschädigun-
gen zu vermeiden.
► Legen Sie den Kabelschlepp vorsichtig in die Maschine.
► Kontrollieren Sie den Y-Steckverbinder, der auf den Pneumatikschläuchen 1 und 4 gesteckt
sein muss.
► Stecken Sie den blauen Pneumatikschlauch aus der Maschine an die andere Seite der
Y-Steckverbindung.
► Kontrollieren Sie die Pneumatikschläuche 2 und 3, diese müssen mit dem Steckverbinder und
einem Stopfen versehen sein.

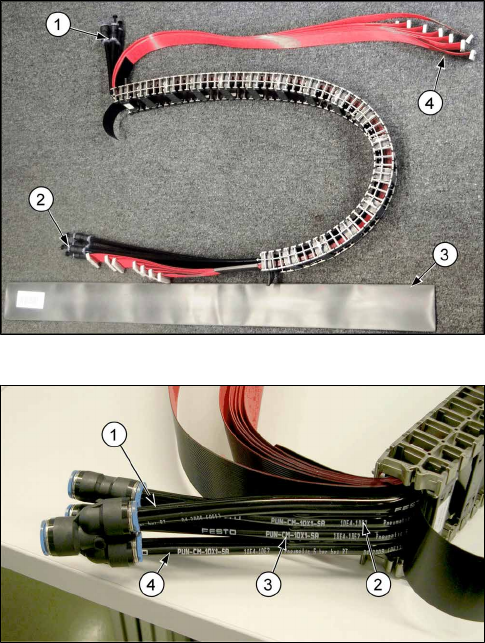

Abb.18: Kabelschlepp
Vorbereitung Kabelschlepp
1. Pneumatikanschlüsse vorhanden
2. Steckverbindungen und Stopfen montieren.
3. Schrumpfschlauch über den Kabelschlepp
ziehen.
4. Anschlüsse Schleppinterface und Hotlinkadapter.
Abb.19: Pneumatikschläuche im Kabelschlepp
Beschriftung Pneumatikleitung im Kabelschlepp
●
Beachten Sie, die Nummerierung der Pneumatik-
schläuche, wie im Bild gekennzeichnet!
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2
Prepare Kit 04/2017
3 Einbau Prepared Kit
3.5 Montage Kabelschlepp
29

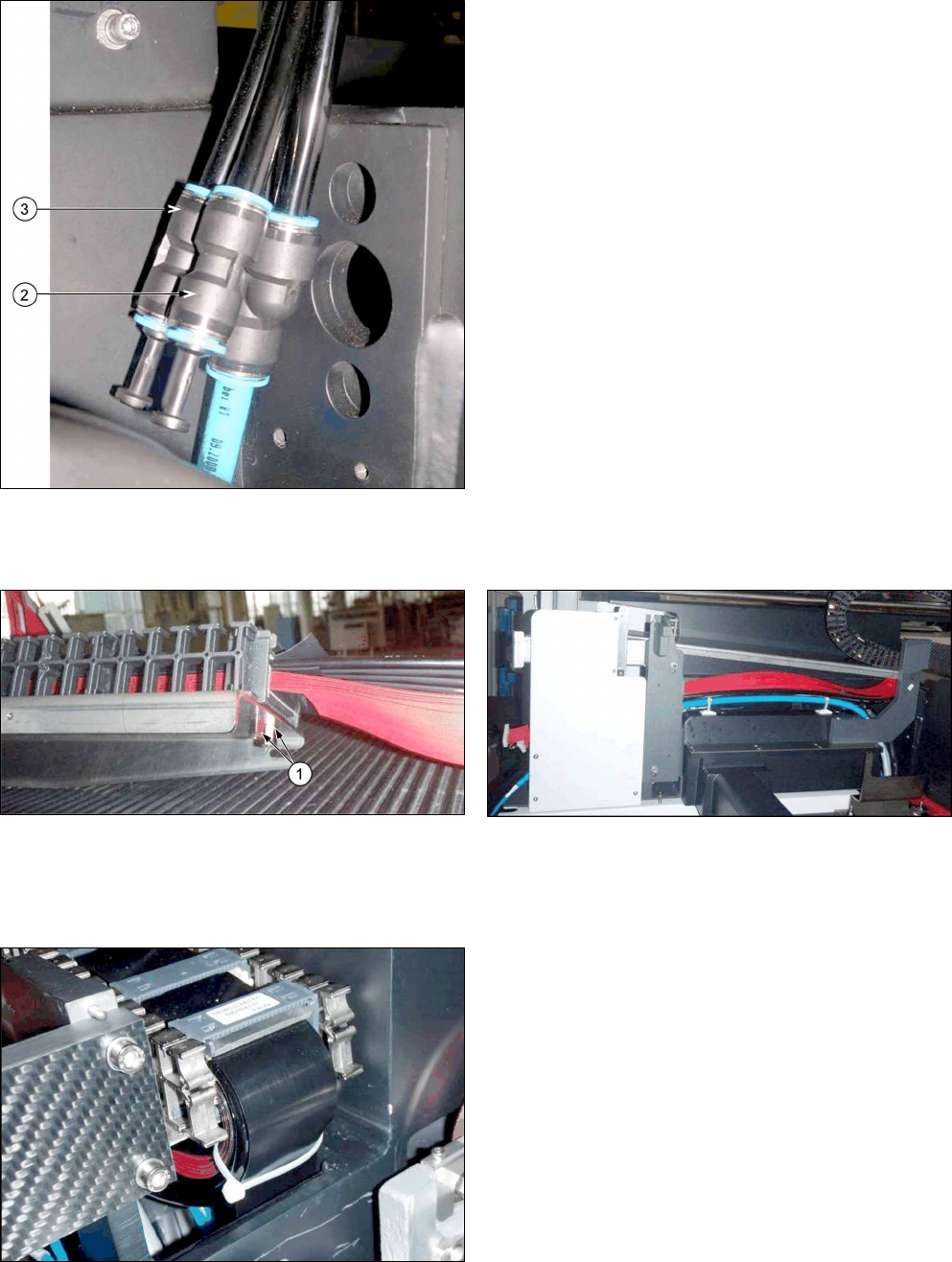

Abb.20: Pneumatikschläuche
Anschluss der Pneumatikleitungen in der Maschine
► Befestigen Sie die zwei Abstandbolzen M4x10 an der Schleppabdeckung mit dem Kabel-
schlepp und sichern Sie diese mit Loctite 241.
Abb.21: Befestigung des Kabelschlepps
Abb.22: Verlegung des Kabelschlepps
► Legen Sie die Flachbandkabel um die Schleppabdeckung und führen Sie diese zum
Schleppinterface.
► Montieren Sie die Schleppabdeckung am Maschinenständer.
Abb.23: Schutzband am Kabelschlepp befestigen
► Sichern Sie das Schutzband des Kabelschlepps
mit einem Kabelbinder.
3 Einbau Prepared Kit
3.5 Montage Kabelschlepp
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2
Prepare Kit 04/2017
30
► Stecken Sie die Flachbandkabel am Schleppinterface und am Hotlink-Adapter an.
- Flachbandkabel X3cg an den Hotlink-Adapter
- Flachbandkabel X1a – X7a am Schleppinterface

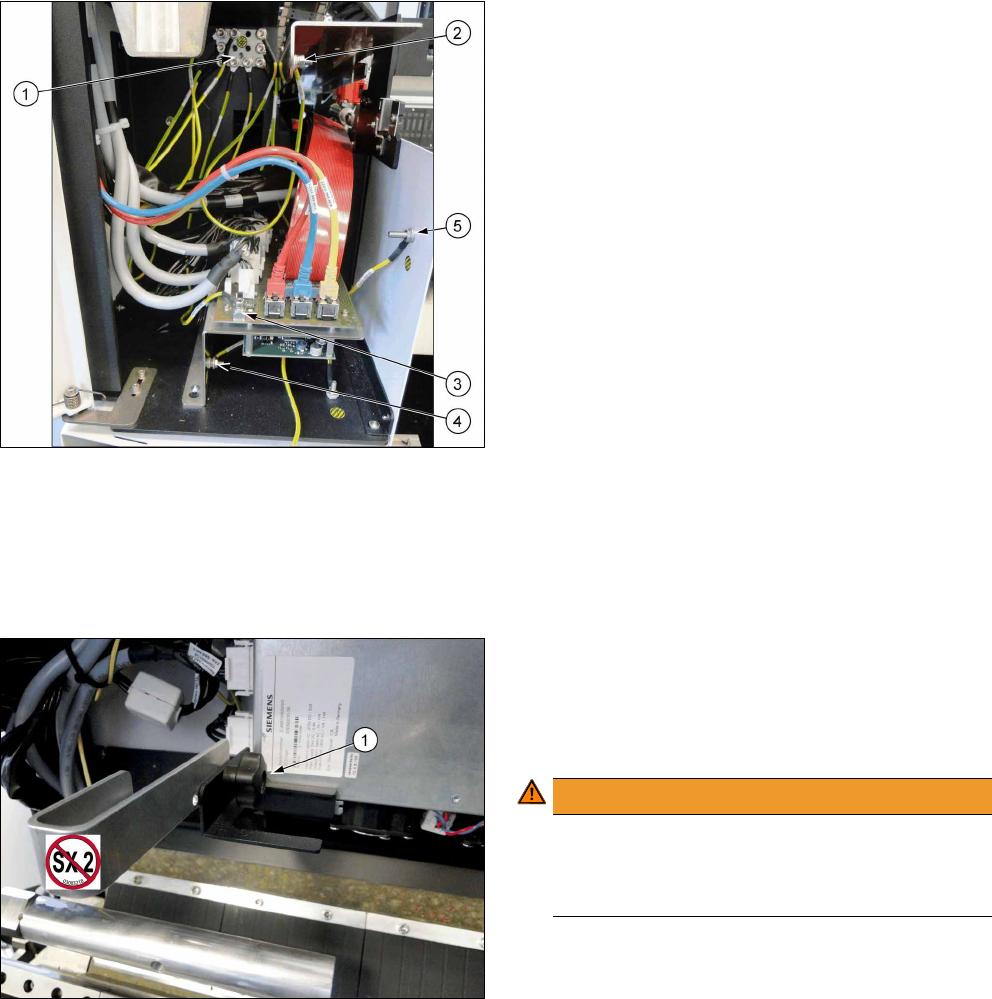

Abb.24: Anschluss der Erdungskabel
► Schrauben Sie alle Erdungskabel am Erdungs-
feld (1) an.
- Schleppabdeckung (2) -> Erdungsfeld
- Schleppinterface Platine (3) -> Erdungsfeld
- Schleppinterface Halter (4) -> Erdungsfeld
- Seitenteil (5) -> Erdungsfeld
- Erdungskabel GCU Träger -> Erdungsfeld
► Befestigen Sie die seitliche Abdeckung der Schleppabdeckung mit zwei Schrauben.
► Kontrollieren Sie zum Abschluss der Arbeiten die korrekte Verlegung der Kabel und fixieren
Sie diese gegebenenfalls mit Kabelbinder.
Wird die Maschine nicht mit einem zweiten Portal ausgestattet, dann muss der Kabelschlepp gesi-
chert werden.
Abb.25: Halterung Kabelschlepp
1. Befestigung Halterung Kabelschlepp
► Befestigen Sie die Halterung für den Kabel-
schlepp am Träger der GCU mit der
Sternschraube(1).
WARNUNG!
Portalcrash!
Die Halterung für den Kabelschlepp muss beim
Montieren eines zweiten Portals unbedingt ent-
fernt werden!
.
