Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 Prepare Kit 04/2017 3 Einbau Prepared Kit 3.4 Verkabelung GCU 25 3.4 Verkabelung GCU Teile, Hilfsmittel und Werkzeug ● Kabelsatz für 2. Portal [03052290-xx] – 1x K…

3 Einbau Prepared Kit

3.3 Vorbereitung und Montage GCU

Assembly Instructions / Montageanleitung SIPLACE SX1/SX2

Prepare Kit 04/2017

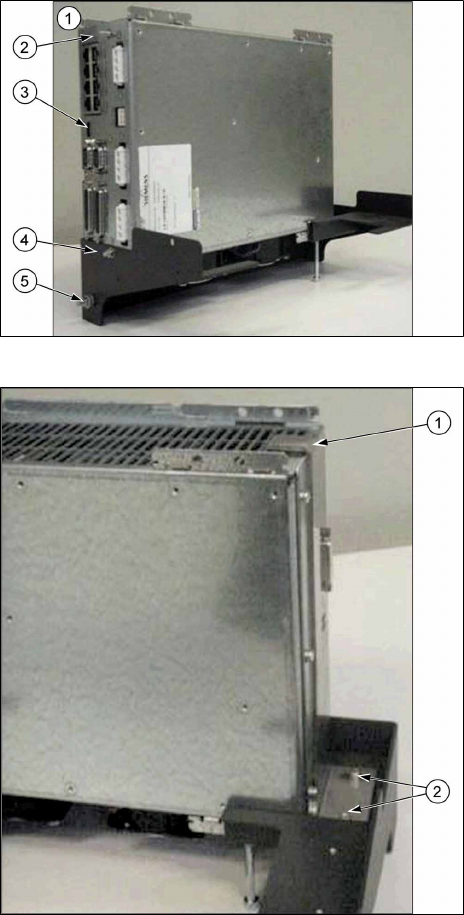

Abb.10: GCU auf Träger

1. Frontseite GCU

2. Erdungsanschluss GCU

3. Jumper

4. Fixierung GCU Gewindestift

5. Erdungsanschluss GCU Träger

Abb.11: Spannbügel

1. Spannbügel oben eingehängt an der GCU

2. Befestigung des Spannbügels unten

► Stellen Sie die GCU in den Träger. Achten Sie dabei auf die richtige Position.

► Der Gewindestift an der Frontseite der GCU wird durch die Bohrung am Träger gesteckt und

mit der Sperrkantscheibe und der Sechskantmutter (M4) befestigt.

► Der Spannbügel wird an der Rückseite oben an der GCU eingehängt und unten am Träger

mit zwei Beilagscheiben und zwei Inbusschrauben (M4x8 mm) befestigt.

► Montieren Sie den Träger mit der GCU links über den Y-Magneten mit drei Beilagscheiben

und den drei Inbusschrauben M4x8 mm. (Montageposition, siehe auch Stellplatz 1 GCU1/2)

► Stecken Sie auf den Gewindestift für die Erdung der GCU die Kontaktscheibe, eine Sperrkant-

scheibe und die Sechskantmutter M4. Hier wird später die Erdungsader aus dem Kabel

[03068133-xx] angeschlossen.

Assembly Instructions / Montageanleitung SIPLACE SX1/SX2

Prepare Kit 04/2017

3 Einbau Prepared Kit

3.4 Verkabelung GCU

Teile, Hilfsmittel und Werkzeug

●

Kabelsatz für 2. Portal [03052290-xx]

– 1x Kabel Y1-Motor Portal 2 [03055221-xx]

– 1x Kabel Y2-Motor Portal 2 [03055223-xx]

– 1x Kabel Sensor Bus Y-Motor Portal2 [03055226-xx]

– 1x Kabel RT-HCU Bus Portal 2 [03055225-xx]

– 1x Kabel Hauptachsspannung GCU 3 [03068133-xx]

– 1x Kabel Hilfsspannungen GCU 3 [03068134-xx]

– 1x Kabel Schlepp Interface 2 [03068135]

– 1x Erdungskabel Länge 1m [03055212-xx] GCU-Träger zur Erdungsfläche

– 2x Erdungskabel Länge 1m [03055213-xx] (siehe Vorbereitung Schleppinterface)

Einbau

► Schließen Sie die bereits vorhandenen Kabel, die sich in der Maschine befinden, an das

Schleppinterface und die GCU an.

► Beginnen Sie mit den CAN-Bus-Kabeln und achten Sie auf die Beschriftung!

Pos. Art.-Nr. Kabelbezeichnung Steckerbezeichnung

1 03055207-xx Schwarzes CAT5-Kabel GCU X74Uuc

2 03055208-xx Graues CAT5-Kabel GCU X72Uuc

3 03052208-xx CAN-Bus-Kabel GCU X1Ouc

3 03055200-xx CAN-Bus-Kabel GCU X1Uuc

5 03052208-xx CAN-Bus-Kabel Schleppinterface X17ca

5 03055200-xx CAN-Bus-Kabel Schleppinterface X18ca

6 03055227-xx Spannungsversorgung X-Motor Portal 2 Schleppinterface X12ca

7 03055230-xx Gelbes CAT5-Kabel Sensor Bus X Schleppinterface X22ca

8 03071336-xx Oranges CAT5-Kabel Hotlink-Kabel Kamera Hotlink-Adapter X1cg

4 03071336-xx Spannungsversorgung Lüfter Ist bereits angeschlossen!

X1hm

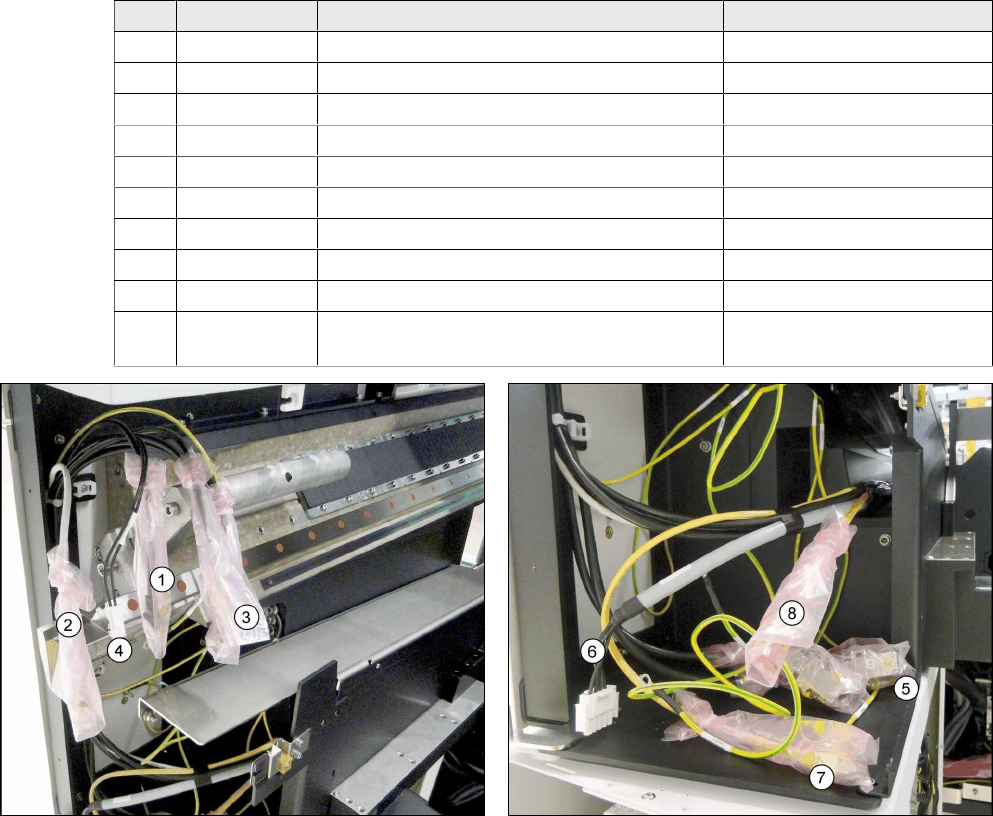

Abb.12: Kabel an GCU 3 anschließen Abb.13: Kabel an Schleppinterface und Hotlink-Adapter an-

schließen

► Schließen Sie die Kabel(1) bis (4) an die GCU 3 im Stellplatz 2 an.

► Schließen Sie die Kabel(5) bis (8) an das Schleppinterface und an den Hotlink-Adapter an.

3 Einbau Prepared Kit

3.4 Verkabelung GCU

Assembly Instructions / Montageanleitung SIPLACE SX1/SX2

Prepare Kit 04/2017

► Legen Sie den Kabelbaum mit den folgenden Kabeln in die Maschine. Beginnen Sie mit der

Verlegung von oben (GCU) nach unten (Schleppinterface -> Schalteinheit im Stromversor-

ger).

► Das Erdungskabel aus dem Kabel [03068133-xx] wird an die GCU direkt angeschlossen.

Pos. Art.-Nr. Kabelbezeichnung Steckerbezeichnung

1 03055221-xx Kabel Motor Y1 GCU X3up zum Schleppinterface X10ca

2 03068134-xx Kabel 24V Power Fail GCU GCU X1up zur Schalteinheit XB5bqy

3 03055223-xx Kabel Motor Y2 GCU X4up zum Schleppinterface X11ca

4 03068133-xx Kabel Spannungsversorgung

Hauptachsen

GCU X2up zur Vor-/Entladebaugruppe

X22B.CSB

5 03055226-xx Blaues CAT5 Kabel GCU X73Uuc zum Schleppinterface X20ca

6 03055225-xx Rotes CAT5 Kabel GCU X73Ouc zum Schleppinterface X20-

7 03068135-xx Spannungsversorgung

150VDC

Schleppinterface X15ca zur Schalteinheit

XB8bqy

8 03068135-xx Power fail 24VDC / Kamera-

beleuchtung

Schleppinterface X13ca / X14ca zur

Schalteinheit XB1bqy

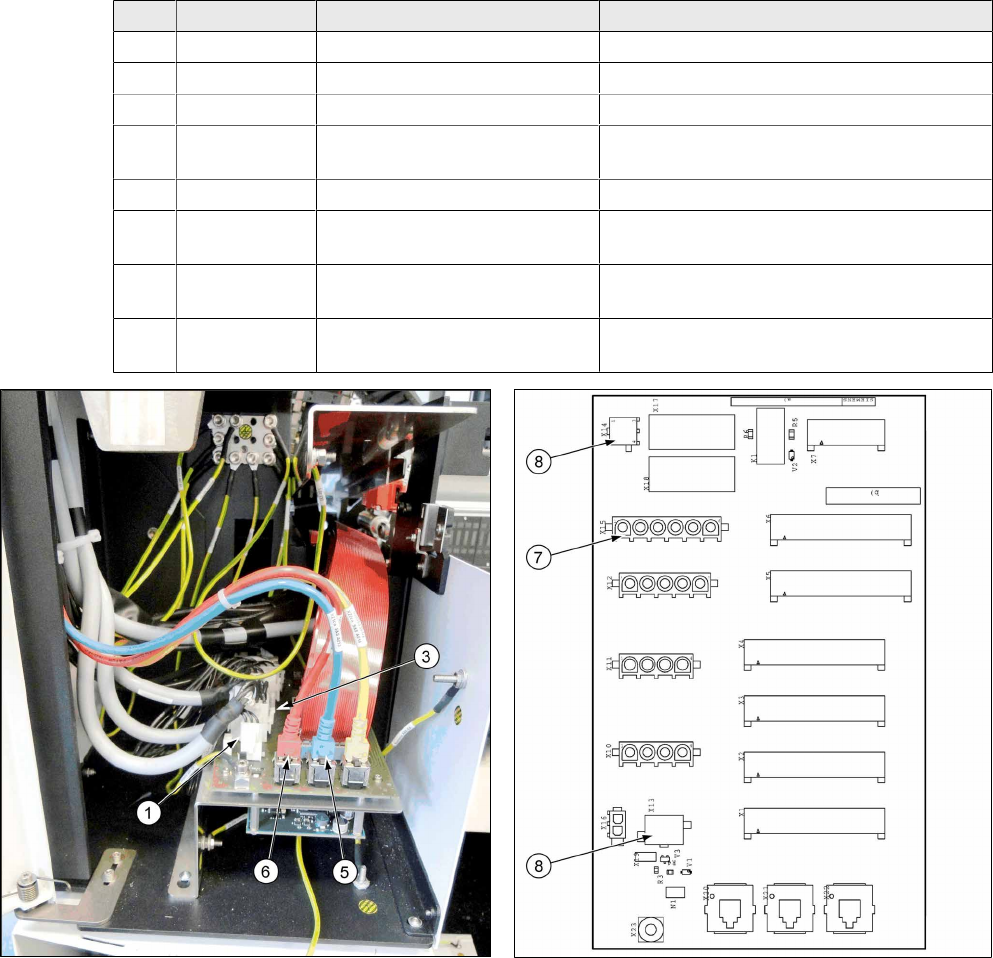

Abb.14: Schleppinterface

Abb.15: Anschlüsse Schleppinterface
