3 Einbau Prepared Kit 3.3 Vorbereitung und Montage GCU Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 Prepare Kit 04/2017 24 Abb.10: GCU auf Träger 1. Frontseite GCU 2. Erdungsanschluss GCU 3. Jumper 4. Fixier…
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2
Prepare Kit 04/2017
3 Einbau Prepared Kit
3.3 Vorbereitung und Montage GCU
23
3.3 Vorbereitung und Montage GCU
Teile, Hilfsmittel und Werkzeug
●
Träger GCU [03065813-xx]
– 2x Sechskantmutter M4 [03008166-xx]
– Erdung M5 [03050528-xx]
– 3x Inbusschraube M4x8mm [03042551-xx]
●
Spannbügel komplett [03066100-xx]
●
Positionierregler Portalachsen GCU [03052200-xx]
●
C-Teile Paket GCU Träger [03094644-xx]
– 2x Sechskantmutter M4 [03008166-xx]
– 5x Inbusschraube M4x8mm [03042551-xx]
– 2x Sperrkantscheibe 4-FSt [03047857-xx]
– 1x Kontaktscheibe 4 FSt [03047654-xx]
– 5x Beilagscheiben 4,3mm [00316894-xx]
Einbau
► Überprüfen Sie die Einstellung der Jumper an der GCU. Für die GCU 3 müssen diese folgen-
dermaßen gesetzt werden:
Jumper Position
1 Links (OFF)
2 Rechts (ON)
3 Rechts (ON)
4 Links (OFF)
Siehe auch:
●
4.1.1 "GCU (bis Maschinen-Nr. Mxxxx)" [}35]
●
4.1.2 "MGCU (ab Maschinen-Nr. Nxxxx bis Oxxxx)" [}36]
●
4.1.3 "MGCU - Full Mode (ab Maschinen-Nr. Pxxxx)" [}37]

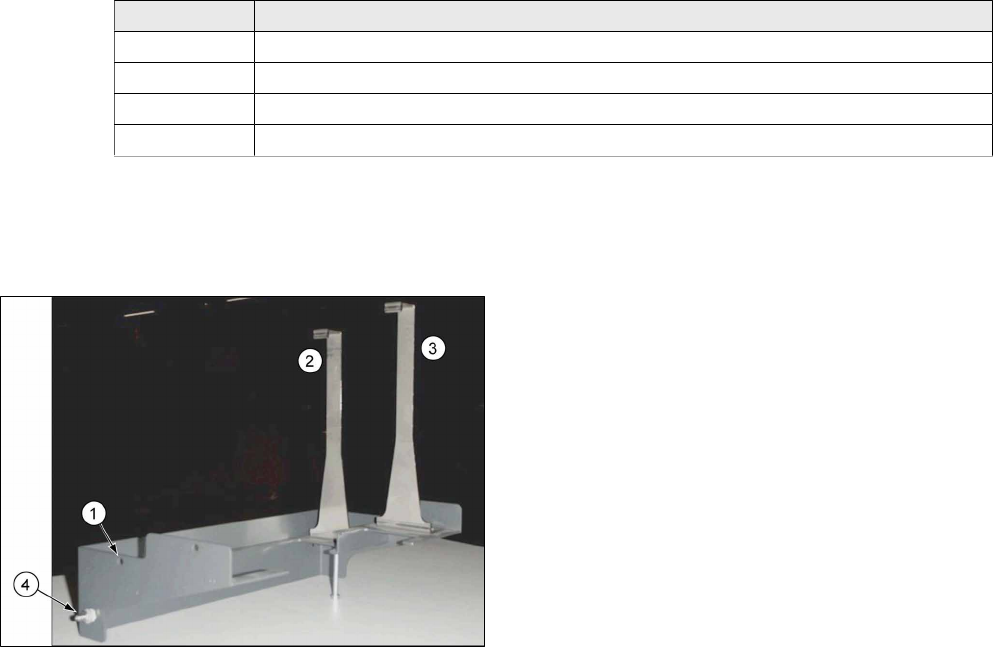

Abb.9: Träger
1. Bohrung für Gewindestift an der GCU
2. Spannbügel für GCU 1/3 hintere Position
3. Spannbügel für GCU 1 vordere Position
(wird bei Stellplatz 2 nicht benutzt)
4. Erdungsanschluss GCU Träger
3 Einbau Prepared Kit
3.3 Vorbereitung und Montage GCU
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2
Prepare Kit 04/2017
24
Abb.10: GCU auf Träger
1. Frontseite GCU
2. Erdungsanschluss GCU
3. Jumper
4. Fixierung GCU Gewindestift
5. Erdungsanschluss GCU Träger
Abb.11: Spannbügel
1. Spannbügel oben eingehängt an der GCU
2. Befestigung des Spannbügels unten
► Stellen Sie die GCU in den Träger. Achten Sie dabei auf die richtige Position.
► Der Gewindestift an der Frontseite der GCU wird durch die Bohrung am Träger gesteckt und
mit der Sperrkantscheibe und der Sechskantmutter (M4) befestigt.
► Der Spannbügel wird an der Rückseite oben an der GCU eingehängt und unten am Träger
mit zwei Beilagscheiben und zwei Inbusschrauben (M4x8 mm) befestigt.
► Montieren Sie den Träger mit der GCU links über den Y-Magneten mit drei Beilagscheiben
und den drei Inbusschrauben M4x8 mm. (Montageposition, siehe auch Stellplatz 1 GCU1/2)
► Stecken Sie auf den Gewindestift für die Erdung der GCU die Kontaktscheibe, eine Sperrkant-
scheibe und die Sechskantmutter M4. Hier wird später die Erdungsader aus dem Kabel
[03068133-xx] angeschlossen.
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2
Prepare Kit 04/2017
3 Einbau Prepared Kit
3.4 Verkabelung GCU
25
3.4 Verkabelung GCU
Teile, Hilfsmittel und Werkzeug
●
Kabelsatz für 2. Portal [03052290-xx]
– 1x Kabel Y1-Motor Portal 2 [03055221-xx]
– 1x Kabel Y2-Motor Portal 2 [03055223-xx]
– 1x Kabel Sensor Bus Y-Motor Portal2 [03055226-xx]
– 1x Kabel RT-HCU Bus Portal 2 [03055225-xx]
– 1x Kabel Hauptachsspannung GCU 3 [03068133-xx]
– 1x Kabel Hilfsspannungen GCU 3 [03068134-xx]
– 1x Kabel Schlepp Interface 2 [03068135]
– 1x Erdungskabel Länge 1m [03055212-xx] GCU-Träger zur Erdungsfläche
– 2x Erdungskabel Länge 1m [03055213-xx] (siehe Vorbereitung Schleppinterface)
Einbau
► Schließen Sie die bereits vorhandenen Kabel, die sich in der Maschine befinden, an das
Schleppinterface und die GCU an.
► Beginnen Sie mit den CAN-Bus-Kabeln und achten Sie auf die Beschriftung!
Pos. Art.-Nr. Kabelbezeichnung Steckerbezeichnung
1 03055207-xx Schwarzes CAT5-Kabel GCU X74Uuc
2 03055208-xx Graues CAT5-Kabel GCU X72Uuc
3 03052208-xx CAN-Bus-Kabel GCU X1Ouc
3 03055200-xx CAN-Bus-Kabel GCU X1Uuc
5 03052208-xx CAN-Bus-Kabel Schleppinterface X17ca
5 03055200-xx CAN-Bus-Kabel Schleppinterface X18ca
6 03055227-xx Spannungsversorgung X-Motor Portal 2 Schleppinterface X12ca
7 03055230-xx Gelbes CAT5-Kabel Sensor Bus X Schleppinterface X22ca
8 03071336-xx Oranges CAT5-Kabel Hotlink-Kabel Kamera Hotlink-Adapter X1cg
4 03071336-xx Spannungsversorgung Lüfter Ist bereits angeschlossen!
X1hm
Abb.12: Kabel an GCU 3 anschließen Abb.13: Kabel an Schleppinterface und Hotlink-Adapter an-
schließen
► Schließen Sie die Kabel(1) bis (4) an die GCU 3 im Stellplatz 2 an.
► Schließen Sie die Kabel(5) bis (8) an das Schleppinterface und an den Hotlink-Adapter an.
