3.6 Montage Magnete
Teile, Hilfsmittel und Werkzeug
●
4x Sekundärteil (Y-Magnete) [03064172-xx]
●
1x C-Teile Paket Sekundärteile [03094646-xx]
– 14x Inbusschrauben M5x18 [03080697-xx]
●
1x Montagehilfe Y-Magnete [03065304-xx]
●
1x Drehmomentschlüssel mit Inbusaufsatz
Einbau
Um die Portalmodularität an der SX1 prepared Maschine zu gewährleisten, müssen noch auf der
linken und rechten Seite der Y-Achse für ein späteres zweites Portal jeweils zwei Y-Magnete mon-
tiert werden.
GEFAHR
Beachten Sie die Sicherheitshinweise beim Umgang mit Magneten.
► Entfernen Sie die Magnetabdeckung erst, wenn der Magnet festgeschraubt ist!
► Entfernen Sie auf beiden Seiten der Y-Achse die Endlagenpuffer. Dies ist erforderlich um die
Magnete seitlich einzuschieben.
► Schieben Sie langsam und vorsichtig die Magnete auf den Maschinenständer der Y-Achse.
HINWEIS
Polarität beachten
► Achten Sie auf die Polarität der Magnete (Nord- und Südpol)!

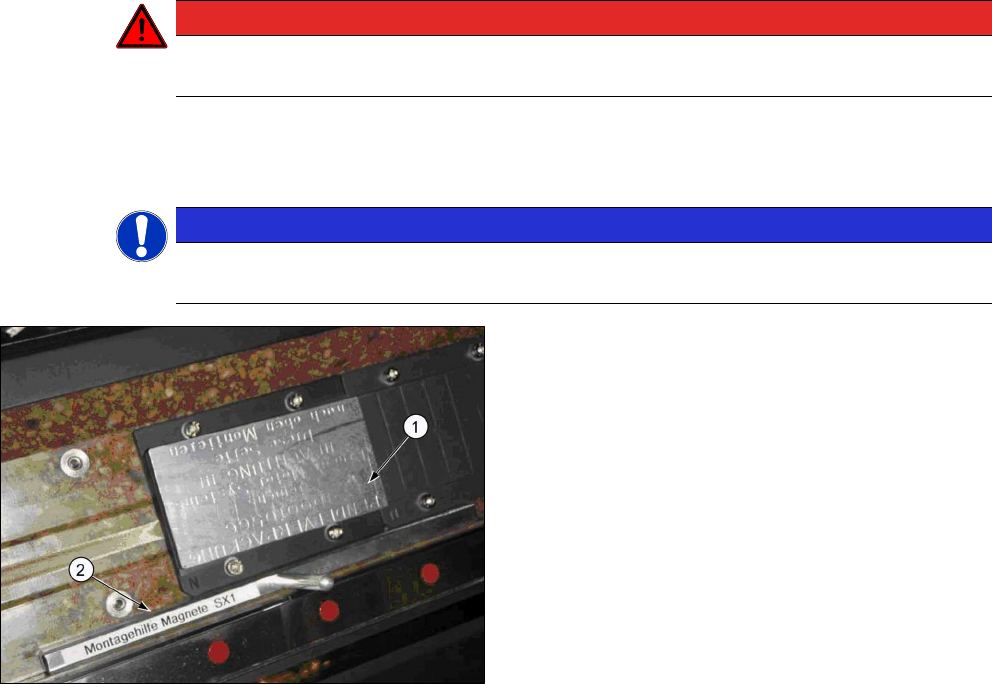

Abb.27: Magnet mit Abdeckung
1. Magnet mit Abdeckung
2. Montagelehre (Abstand Y-Magnete)
► Richten Sie die Magnetplatte mit der Montageleh-
re aus und befestigen Sie den ersten Magneten
mit vier Schrauben M5x18 und 6Nm.
► Der zweite Magnet wird nur mit drei Schrauben
befestigt. Die untere linke Schraube entfällt!
► Montieren Sie die Endlagenpuffer. Bei einer SX1 müssen die langen Puffer eingebaut werden.
Siehe dazu auch "Montageanleitung Portalmodularität" [00196626-xx].
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2
Prepare Kit 04/2017
3 Einbau Prepared Kit
3.7 Montage Endanschlag und Vorbereitung Prepared Koffer
33
3.7 Montage Endanschlag und Vorbereitung Prepared Koffer
Teile, Hilfsmittel und Werkzeug
●
1x Kunststoffkoffer [03081445-xx]
– 1x Pufferanschlag [03073028-xx]
– 1x Pufferanschlag mit Betätiger [03079647-xx]
Einbau
► Montieren Sie den Winkel an den Pufferanschlag (Vormontiert).
► Der Betätiger, wird an den Winkel mit zwei Senkschrauben montiert (Vormontiert).
► Bestücken Sie den Prepared Koffer wie folgt:
HINWEIS
Der Inhalt des Prepared Koffer unterscheidet sich entsprechend des Maschinentyps,
SX1/SX2.
Bei einer SX1 prepared, befinden sich im Koffer lediglich die kurzen Pufferanschläge.
Bei einer SX2 befinden sich im Koffer die langen Pufferanschläge, der Kabelschlepphalter,
der Schrumpfschlauch und die vier Stopfen.

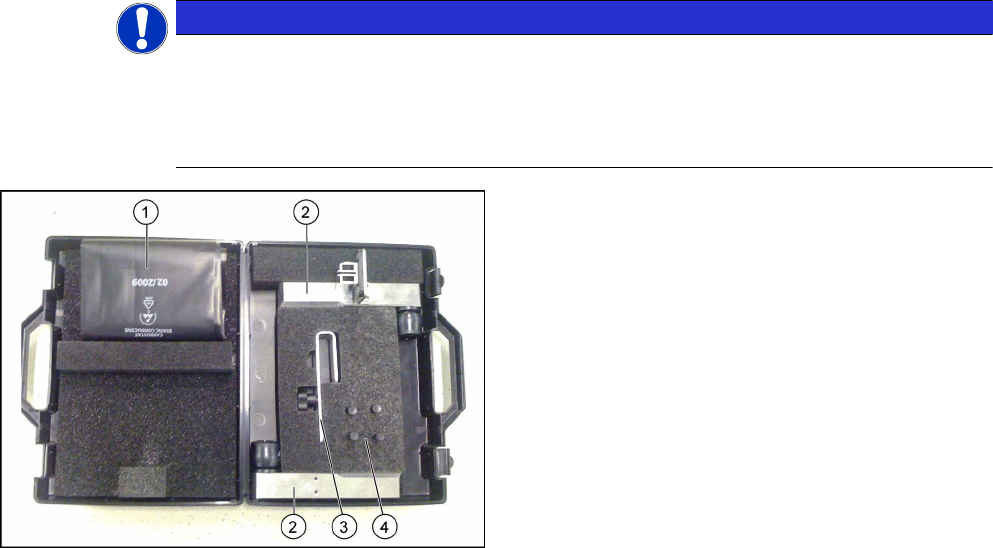

Abb.28: Prepared Koffer
1. Schrumpfschlauch
2. Pufferanschläge
3. Kabelschlepphalter
4. 4x Stopfen
3 Einbau Prepared Kit
3.8 Abschließende Arbeiten
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2
Prepare Kit 04/2017
34
3.8 Abschließende Arbeiten

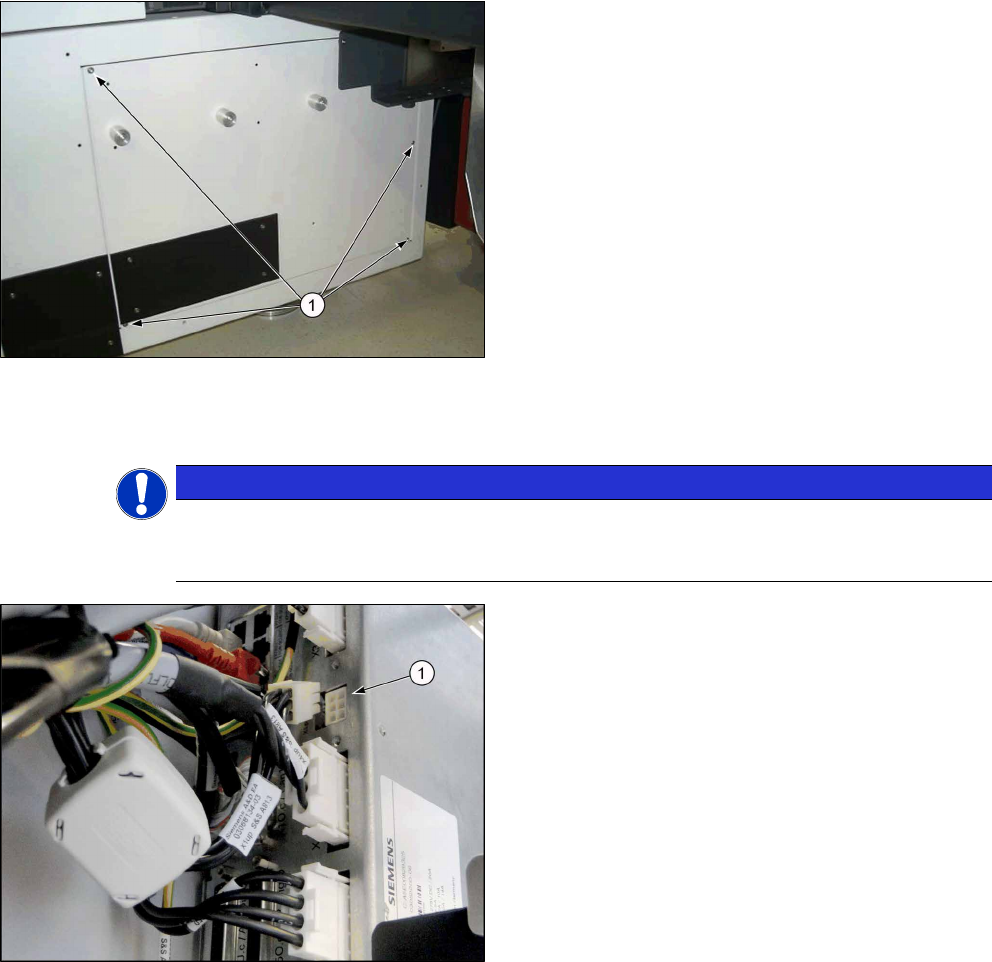

Seitenabdeckung Infrastrukturkasten
► Montieren Sie die innere Seitenabdeckung des
Infrastrukturkastens.
► Kontrollieren Sie nochmal die korrekte Verlegung aller Kabel und die Fixierung des Kabel-
schlepps in der Halterung.
HINWEIS
Keine Kabel beschädigen
Beachten Sie vor allem, dass die Lüfter in der Haubenabdeckung keine Kabel beschädigen
können!
1. Kabel [03068134-xx] abziehen
► Um einen korrekten Hochlauf der Maschine zu
gewährleisten, muss das Versorgungskabel der
GCU3 am Stecker X1up abgezogen werden.
► Kleben Sie den GCU Aufkleber an die Innenseite der Tür, über dem Stromversorger des Infra-
strukturkastens 3.
ð Der Einbau ist jetzt abgeschlossen.
Troubleshooting
Fehlerbeschreibung:
●
Die Maschine führt nach jedem Öffnen der Hauben einen Referenzlauf durch.
Lösung:
► Überprüfen Sie die Pins 5 und 6 an X1 (PowerEnable und PowerFail) an der GCU.
► Für weitere Informationen wenden Sie sich an den SIPLACE-Service.
