4 Anhang 4.2 Platinenbeschreibungen Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 Prepare Kit 04/2017 38 4.2 Platinenbeschreibungen 4.2.1 Verteil- und Sicherungsplatine [03118286-xx] Abb.33: Verteil und Siche…
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2
Prepare Kit 04/2017
4 Anhang
4.1 Auszüge aus der Serviceanleitung
37
4.1.3 MGCU - Full Mode (ab Maschinen-Nr. Pxxxx)

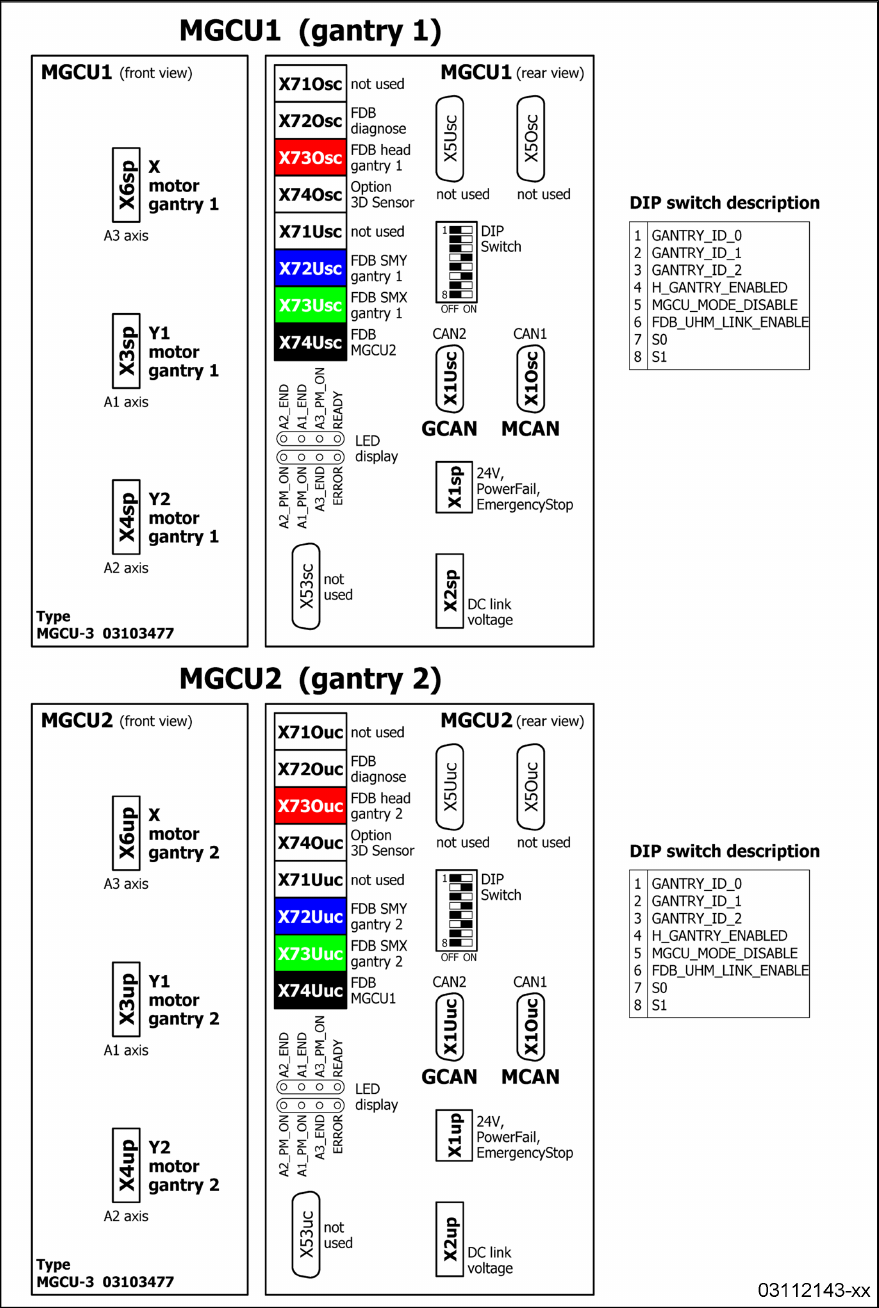

Abb.32: MGCU (Full Mode) Anschlüsse
4 Anhang
4.2 Platinenbeschreibungen
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2
Prepare Kit 04/2017
38
4.2 Platinenbeschreibungen
4.2.1 Verteil- und Sicherungsplatine [03118286-xx]

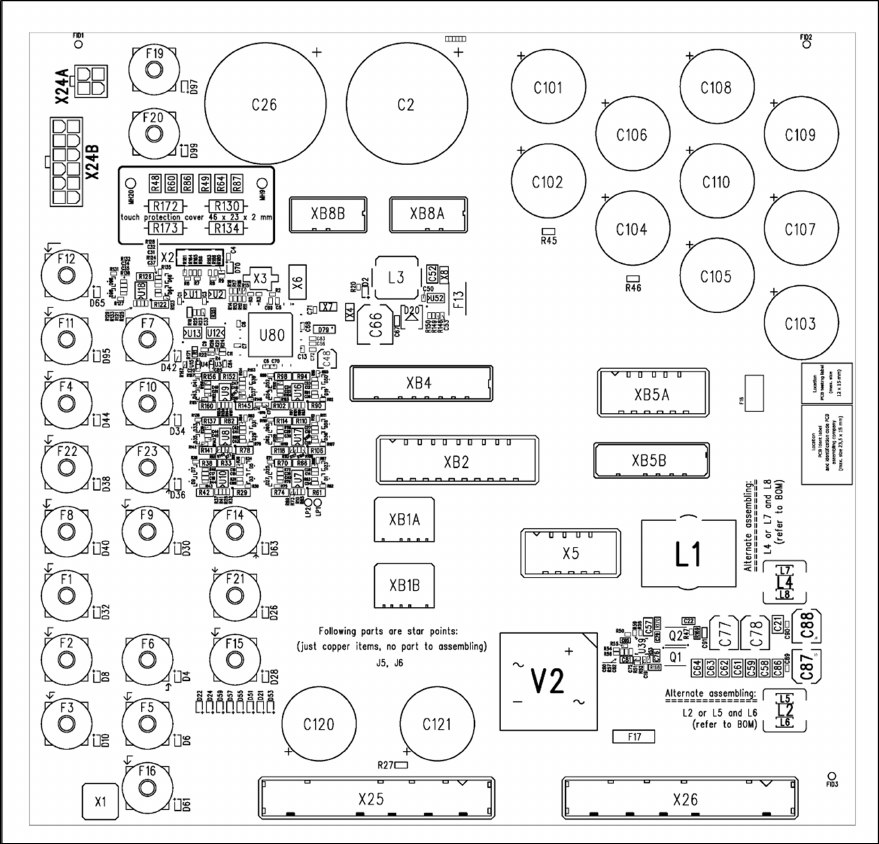

Abb.33: Verteil und Sicherungsplatine [03104070-01]
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2
Prepare Kit 04/2017
4 Anhang
4.2 Platinenbeschreibungen
39
Abb.34: Übersicht Sicherungen
●
Sicherung 5x20mm T6,3A 400VDC [03133256-xx] (ersetzt: [03078843-xx])
●
Feinsicherung 5x20 / T 10A [03010627-xx]
