3 Einbau Prepared Kit
3.8 Abschließende Arbeiten
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2
Prepare Kit 04/2017
34
3.8 Abschließende Arbeiten
Seitenabdeckung Infrastrukturkasten
► Montieren Sie die innere Seitenabdeckung des
Infrastrukturkastens.
► Kontrollieren Sie nochmal die korrekte Verlegung aller Kabel und die Fixierung des Kabel-
schlepps in der Halterung.
HINWEIS
Keine Kabel beschädigen
Beachten Sie vor allem, dass die Lüfter in der Haubenabdeckung keine Kabel beschädigen
können!
1. Kabel [03068134-xx] abziehen
► Um einen korrekten Hochlauf der Maschine zu
gewährleisten, muss das Versorgungskabel der
GCU3 am Stecker X1up abgezogen werden.
► Kleben Sie den GCU Aufkleber an die Innenseite der Tür, über dem Stromversorger des Infra-
strukturkastens 3.
ð Der Einbau ist jetzt abgeschlossen.
Troubleshooting
Fehlerbeschreibung:
●
Die Maschine führt nach jedem Öffnen der Hauben einen Referenzlauf durch.
Lösung:
► Überprüfen Sie die Pins 5 und 6 an X1 (PowerEnable und PowerFail) an der GCU.
► Für weitere Informationen wenden Sie sich an den SIPLACE-Service.
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2
Prepare Kit 04/2017
4 Anhang
4.1 Auszüge aus der Serviceanleitung
35
4 Anhang
4.1 Auszüge aus der Serviceanleitung
Die folgenden Kapitel sind Auszüge aus der Serviceanleitung Ihrer Maschine. In dieser Servicean-
leitung finden Sie ggf. weitere Informationen.
4.1.1 GCU (bis Maschinen-Nr. Mxxxx)

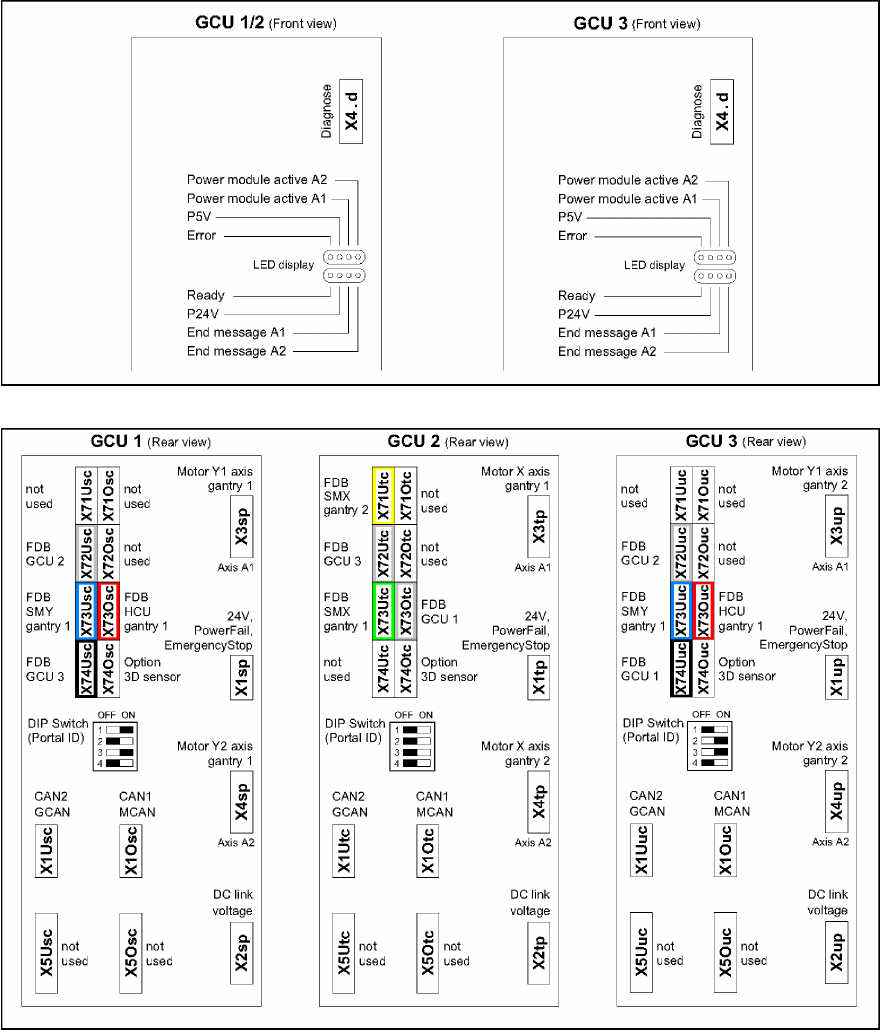

Abb.29: GCU - Vorderseite
Abb.30: GCU - Rückseite
4 Anhang
4.1 Auszüge aus der Serviceanleitung
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2
Prepare Kit 04/2017
36
4.1.2 MGCU (ab Maschinen-Nr. Nxxxx bis Oxxxx)

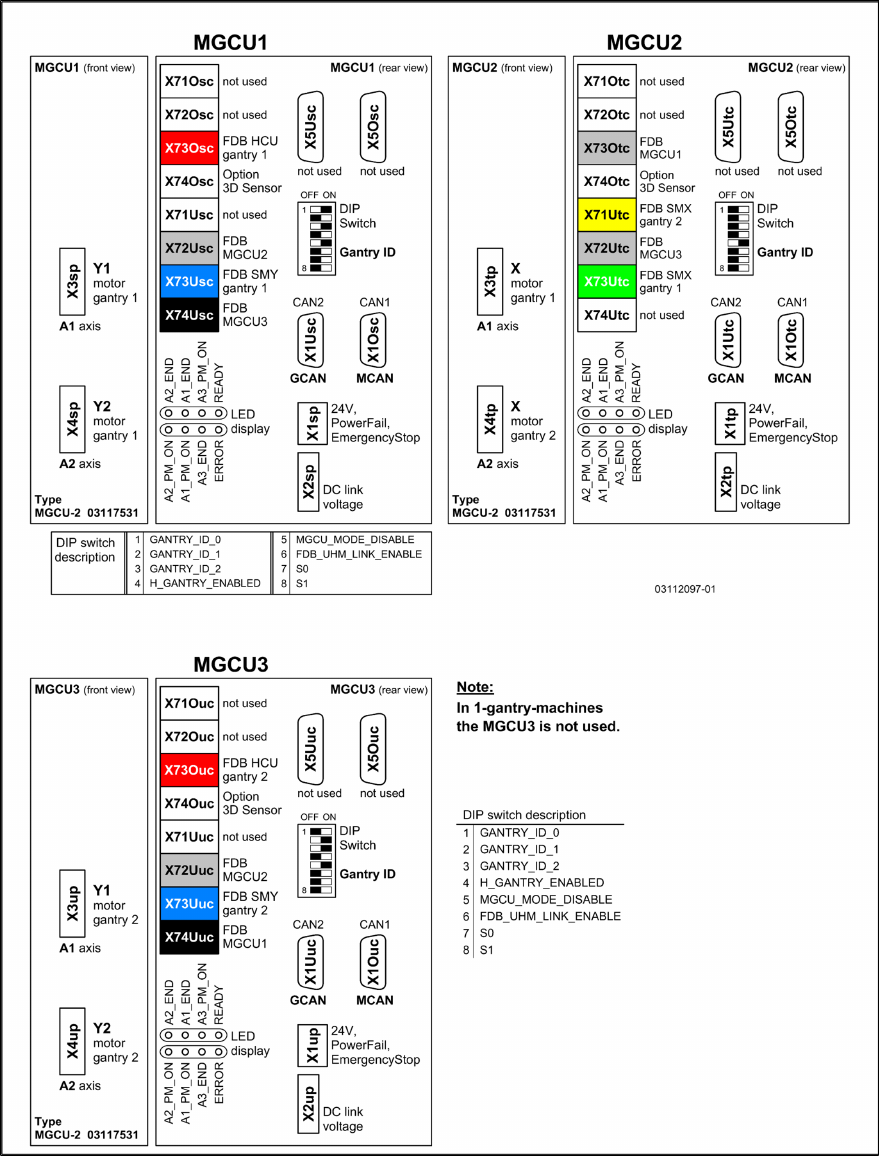

Abb.31: MGCU Anschlüsse
