Assembly Instructions / Montageanleitung SIPLACE SX1/SX2 Prepare Kit 04/2017 3 Einbau Prepared Kit 3.5 Montage Kabelschlepp 31 Abb.26: Fixierung Kabelschlepp ► Klemmen Sie den Kabelschlepp wie in der Abbil- dung gezeigt…
3 Einbau Prepared Kit
3.5 Montage Kabelschlepp
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2
Prepare Kit 04/2017
30
► Stecken Sie die Flachbandkabel am Schleppinterface und am Hotlink-Adapter an.
- Flachbandkabel X3cg an den Hotlink-Adapter
- Flachbandkabel X1a – X7a am Schleppinterface
Abb.24: Anschluss der Erdungskabel
► Schrauben Sie alle Erdungskabel am Erdungs-
feld (1) an.
- Schleppabdeckung (2) -> Erdungsfeld
- Schleppinterface Platine (3) -> Erdungsfeld
- Schleppinterface Halter (4) -> Erdungsfeld
- Seitenteil (5) -> Erdungsfeld
- Erdungskabel GCU Träger -> Erdungsfeld
► Befestigen Sie die seitliche Abdeckung der Schleppabdeckung mit zwei Schrauben.
► Kontrollieren Sie zum Abschluss der Arbeiten die korrekte Verlegung der Kabel und fixieren
Sie diese gegebenenfalls mit Kabelbinder.
Wird die Maschine nicht mit einem zweiten Portal ausgestattet, dann muss der Kabelschlepp gesi-
chert werden.
Abb.25: Halterung Kabelschlepp
1. Befestigung Halterung Kabelschlepp
► Befestigen Sie die Halterung für den Kabel-
schlepp am Träger der GCU mit der
Sternschraube(1).
WARNUNG!
Portalcrash!
Die Halterung für den Kabelschlepp muss beim
Montieren eines zweiten Portals unbedingt ent-
fernt werden!
.
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2
Prepare Kit 04/2017
3 Einbau Prepared Kit
3.5 Montage Kabelschlepp
31

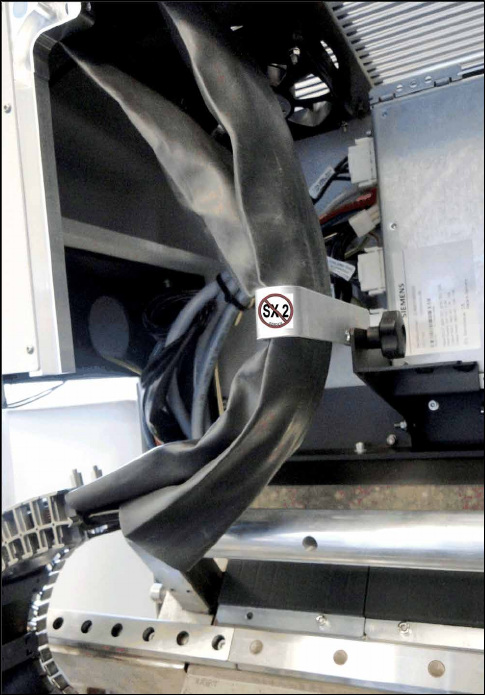

Abb.26: Fixierung Kabelschlepp
► Klemmen Sie den Kabelschlepp wie in der Abbil-
dung gezeigt in die Halterung.
► Schließen Sie die Pneumatikleitung für das zweite Portal im Infrastrukturkasten 1 an die
Druckluftversorgung an.
3 Einbau Prepared Kit
3.6 Montage Magnete
Assembly Instructions / Montageanleitung SIPLACE SX1/SX2
Prepare Kit 04/2017
32
3.6 Montage Magnete
Teile, Hilfsmittel und Werkzeug
●
4x Sekundärteil (Y-Magnete) [03064172-xx]
●
1x C-Teile Paket Sekundärteile [03094646-xx]
– 14x Inbusschrauben M5x18 [03080697-xx]
●
1x Montagehilfe Y-Magnete [03065304-xx]
●
1x Drehmomentschlüssel mit Inbusaufsatz
Einbau
Um die Portalmodularität an der SX1 prepared Maschine zu gewährleisten, müssen noch auf der
linken und rechten Seite der Y-Achse für ein späteres zweites Portal jeweils zwei Y-Magnete mon-
tiert werden.
GEFAHR
Beachten Sie die Sicherheitshinweise beim Umgang mit Magneten.
► Entfernen Sie die Magnetabdeckung erst, wenn der Magnet festgeschraubt ist!
► Entfernen Sie auf beiden Seiten der Y-Achse die Endlagenpuffer. Dies ist erforderlich um die
Magnete seitlich einzuschieben.
► Schieben Sie langsam und vorsichtig die Magnete auf den Maschinenständer der Y-Achse.
HINWEIS
Polarität beachten
► Achten Sie auf die Polarität der Magnete (Nord- und Südpol)!
Abb.27: Magnet mit Abdeckung
1. Magnet mit Abdeckung
2. Montagelehre (Abstand Y-Magnete)
► Richten Sie die Magnetplatte mit der Montageleh-
re aus und befestigen Sie den ersten Magneten
mit vier Schrauben M5x18 und 6Nm.
► Der zweite Magnet wird nur mit drei Schrauben
befestigt. Die untere linke Schraube entfällt!
► Montieren Sie die Endlagenpuffer. Bei einer SX1 müssen die langen Puffer eingebaut werden.
Siehe dazu auch "Montageanleitung Portalmodularität" [00196626-xx].
