第十二章 拼板复制功能
本章描述软件的拼板复制功能，目前共有两种方式，即手动测量拼板间距方式和自动计算拼板间
距方式。
12.1 源拼板的设定
无论是何种方式，在进行拼板复制前需确认源拼板数据的唯一性和完整性。

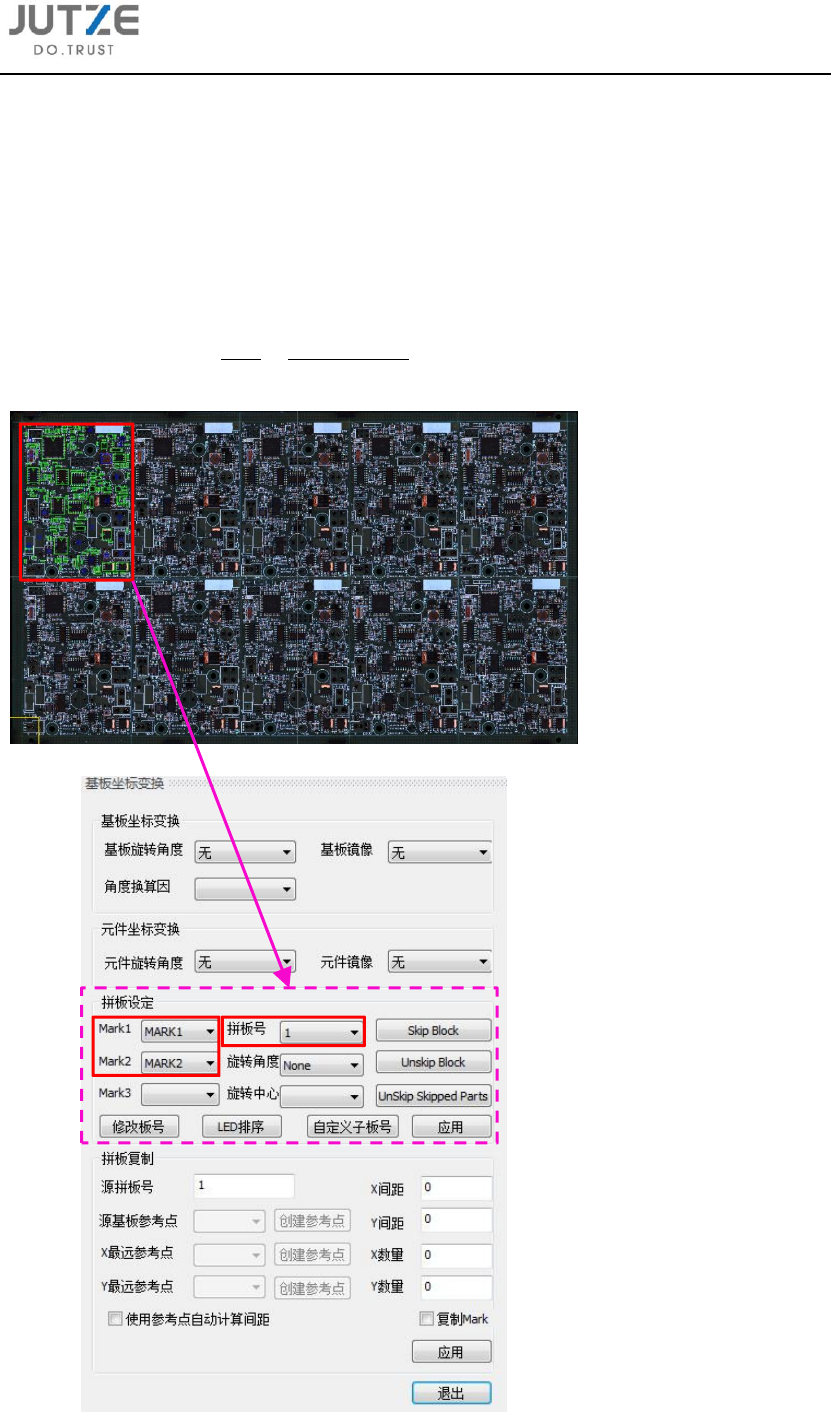

可点击主界面菜单指令栏设计 - 基板坐标变换，在主界面右侧出现基板坐标变换界面中的拼板
设定功能区域对源拼板做相关设定（如下图）。
第十二章 拼板复制功能 V 7.0.4584.0-2
www.jutze.com.cn 110
/
136
12.2 手动测量拼板间距方式

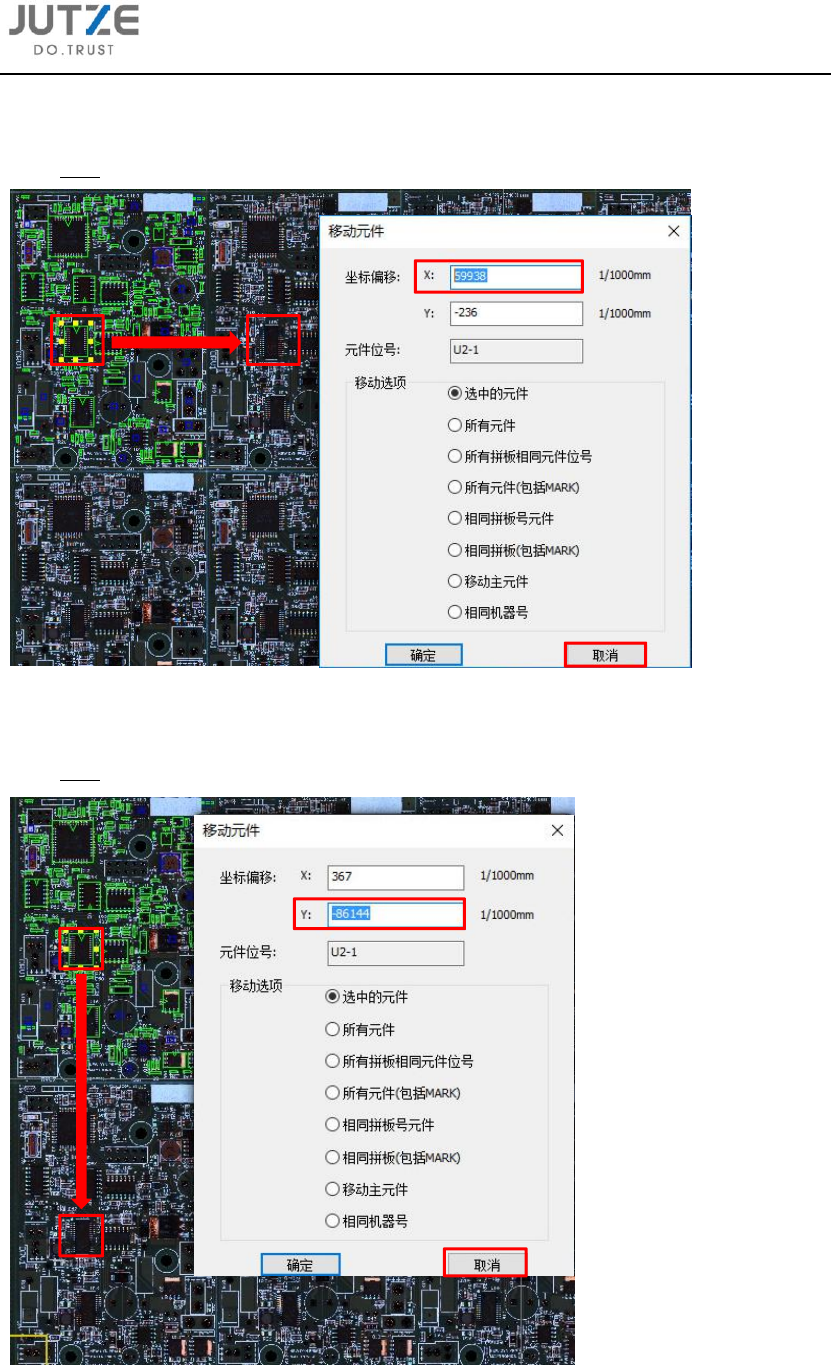

12.2.1 选中源拼板中一颗元件，手动拖动至水平相邻拼板的对应位置，记录下 X 方向数据，然
后点击取消；
12.2.2 选中源拼板中一颗元件，手动拖动至垂直相邻拼板的对应位置，记录下 Y 方向数据，然
后点击取消；
第十二章 拼板复制功能 V 7.0.4584.0-2
www.jutze.com.cn 111
/
136
12.2.3 在菜单指令栏中选择设计 - 基板坐标变换，在主界面右侧出现基板坐标变换界面；

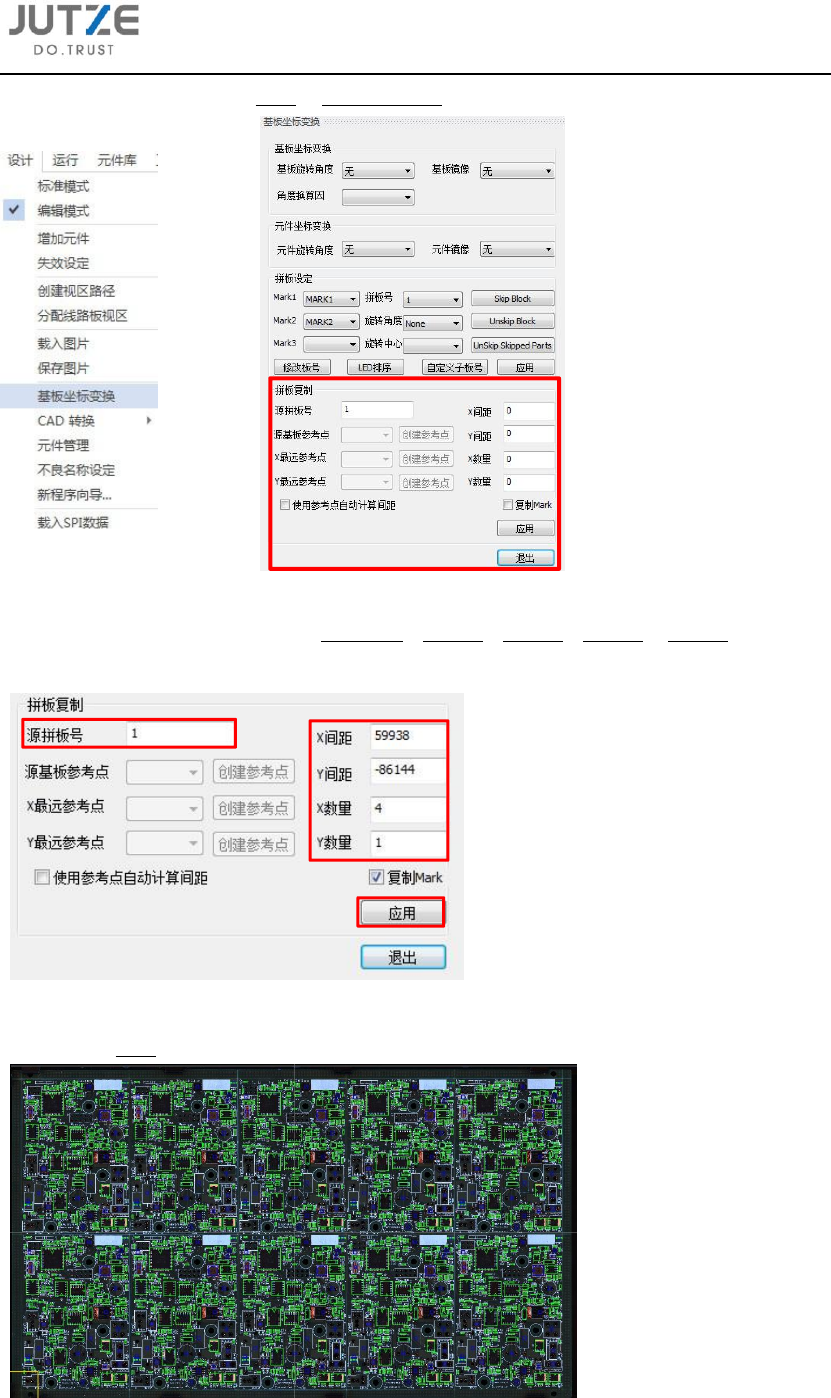

12.2.4 在拼板复制功能区域，填写源拼板号、X 间距、Y 间距、X 数量和 Y 数量（即 X 和 Y
方向的复制数量）；
12.2.5 点击应用（见上图），完成拼板复制。
