第十章 主要算法逻辑解释 V 7.0.4584.0-2
www.jutze.com.cn 93
/
136
10.11 LeadBox
【照明光源：BGR24】
10.11.1 检查参数
引脚间距：
提供常规标准脚间距，也可自定义脚间距（单位：μm）
引脚类型：
设定引脚类型为长引脚或者短引脚
引脚根部%：
符合亮度和颜色的引脚根部长度之和占搜索窗口的长度百分比（详见图解一）
引脚根部搜索方法：
可选本体边缘定位、引脚边缘定位
引脚前端搜索方法：
可选整体搜索、直线耦合、单独搜索
焊盘末端%：
符合亮度和颜色的焊盘末端长度之和占搜索窗口的长度百分比（详见图解二）
焊盘搜索目标：
可选仅焊盘、仅焊锡、焊盘+焊锡
参数选择：
引脚根部搜索、引脚、焊锡、焊盘
注意：引脚根部、引脚、焊锡、焊盘各有一套独立的亮度和颜色参数。
10.11.2 亮度参数（可使用鼠标通过直方图来设定）
亮度上限：设定最高亮度值（0~255）
亮度下限：设定最低亮度值（0~255）
10.11.3 颜色参数（可使用鼠标通过色彩图来设定）
红色上限：设定红色最大值（0~173）
红色下限：设定红色最小值（0~173）
绿色上限：设定绿色最大值（0~173）
绿色下限：设定绿色最小值（0~173）
蓝色上限：设定蓝色最大值（0~173）
蓝色下限：设定蓝色最小值（0~173）
10.11.4 计算方法
引脚根部结果：
根据引脚根部设定参数，计算出最接近设定的百分比的值定位引脚根部，
再加上设定的引脚长度（第一个子检测窗口：本体不良）和引脚的设定参
数来定位引脚顶端（白色虚线：详见图解三红框处）
第十章 主要算法逻辑解释 V 7.0.4584.0-2
www.jutze.com.cn 94
/
136
焊盘末端结果：
根据焊盘末端设定参数，计算出最接近设定的百分比的值定位焊盘末端
（黄色虚线：详见图解三绿框处）
检查结果：
统计所有检测窗口结果均符合上限和下限之间，显示不良数目：0，判定
结果为 OK。反之，则按实际不良窗口进行统计数目，判定结果为 NG。
注意：
LeadBox
主检测窗口只用于定位引脚和焊盘，实际检测缺陷由子检测窗口执行。
10.11.5 参数复制
不含子元件的元件库，可使用当前元件对 LeadBox 算法中的检测窗口进行复制
包含子元件的元件库，可使用当前元件+子元件对 LeadBox 算法中的检测窗口进行复制
10.11.6 Skip 设置
点击引脚检查，在弹窗中去除勾选，可 skip（跳过）所去除勾选的引脚的检查项
图解一：
黄色箭头总长度：符合亮度和颜色的引脚根部长度之和
绿色箭头总长度：搜索窗口的长度
“71”：上述两个值的百分比，即按“引脚根部搜索”参数选择进行检查的“引脚根部%”值。
第十章 主要算法逻辑解释 V 7.0.4584.0-2
www.jutze.com.cn 95
/
136

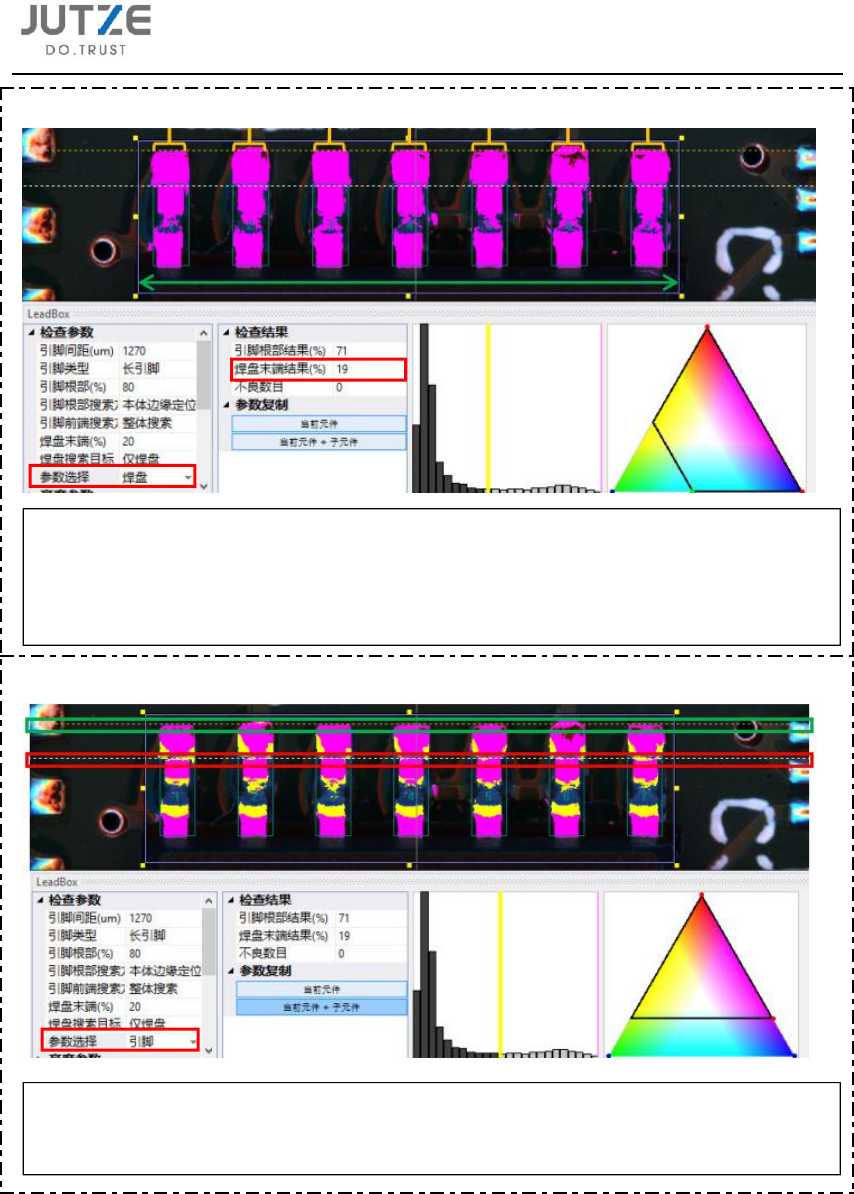

图解二：
橙色尖括号总长度：符合亮度和颜色的焊盘末端长度之和
绿色箭头总长度：搜索窗口的长度
“19”：上述两个值的百分比，即按“焊盘”参数选择进行检查的“焊盘末端%”值。
图解三：
红框中白色虚线：引脚顶端定位线
绿框中黄色虚线：焊盘末端定位线
