第十五章 软件功能设定的介绍 V 7.0.4584.0-2
www.jutze.com.cn 132
/
136
15.6 距离和角度的测算
15.6.1 作用
使用 GetDistance 算法量测单个 FOV 中两点间的距离。
15.6.2 设定

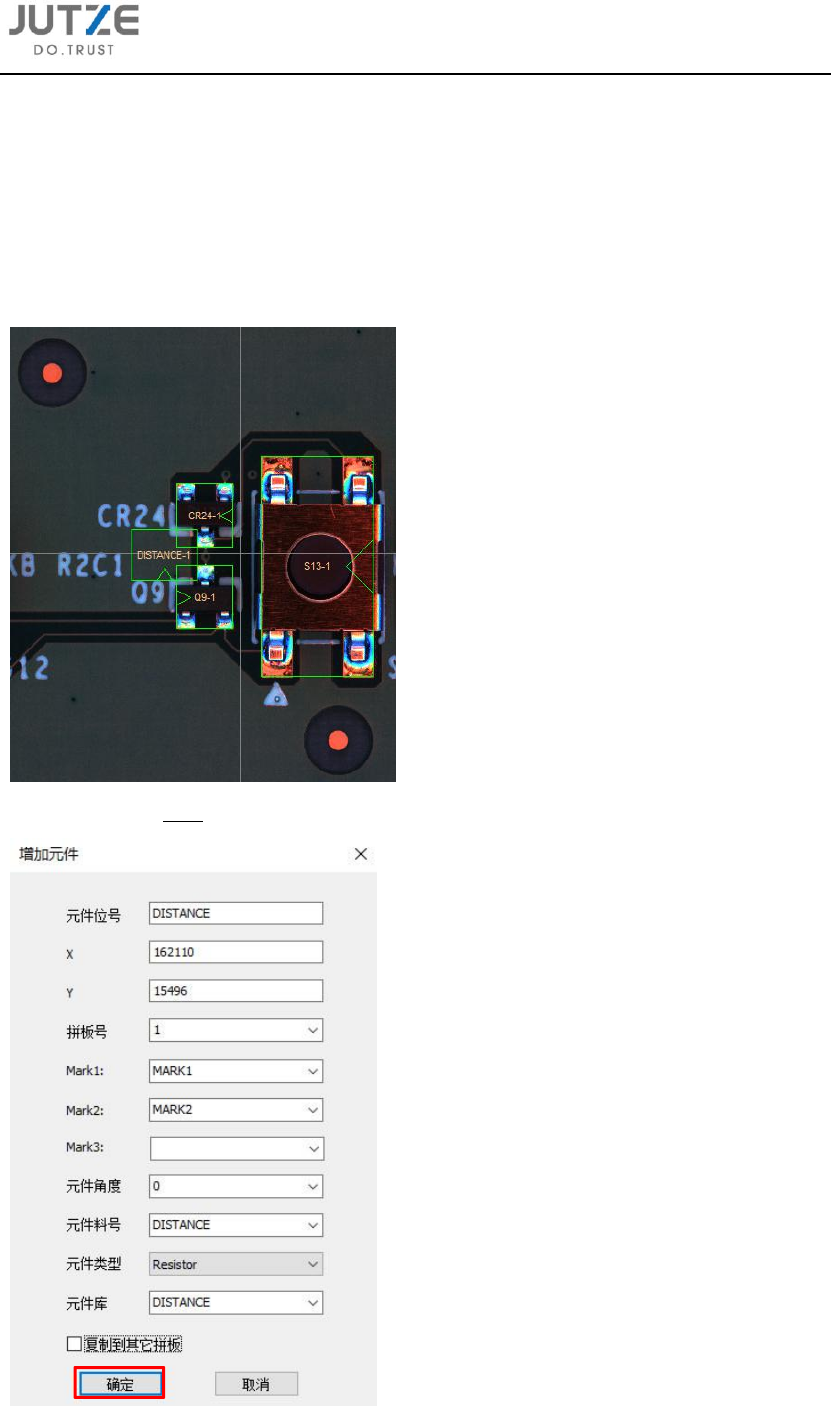

例如：测算下图中两个标记点间的距离
A 确认两者可包含在同一个 FOV 中；
B 增加元件，点击确定；
第十五章 软件功能设定的介绍 V 7.0.4584.0-2
www.jutze.com.cn 133
/
136

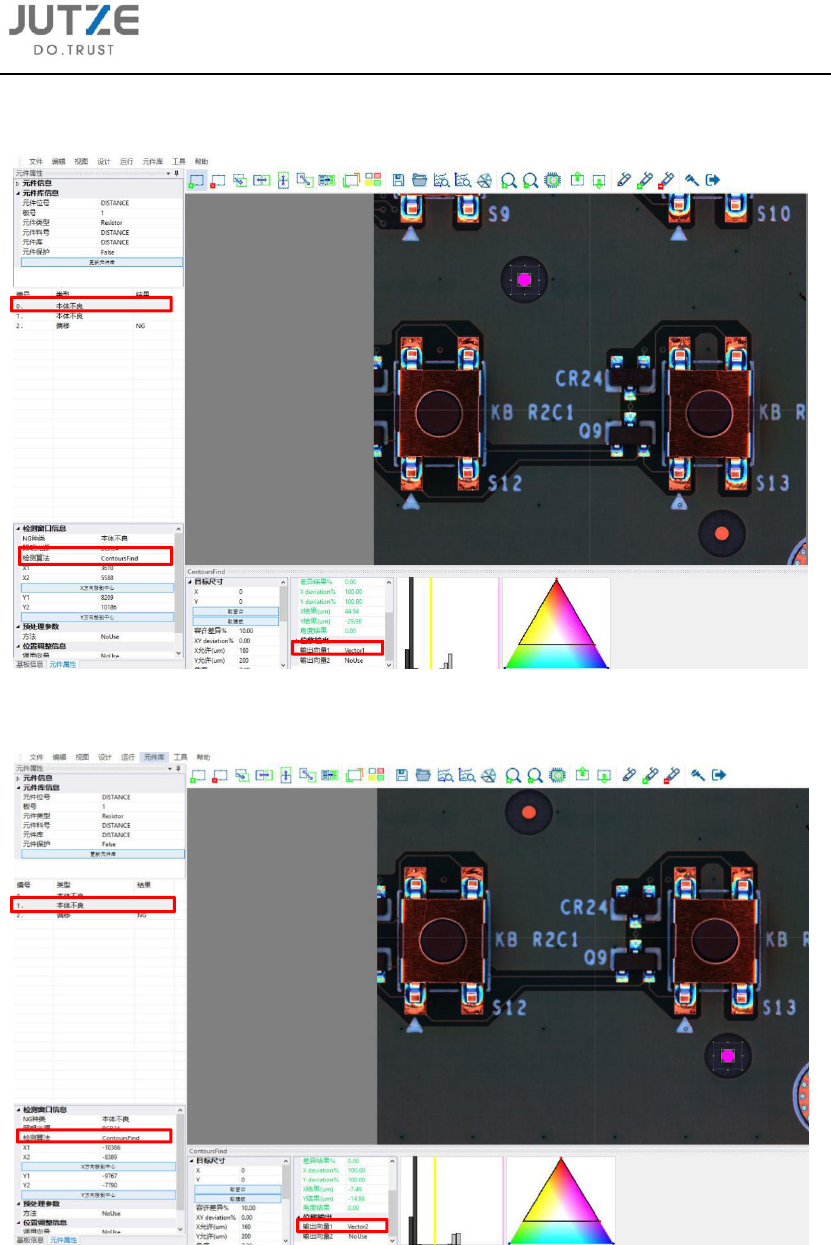

C 在元件编辑界面中新建第一个检测窗口：使用 ContoursFind 算法搜索到第一个标记点的位置，
并输出向量 V1；
D 在元件编辑界面中新建第二个检测窗口：使用 ContoursFind 算法搜索到第二个标记点的位置，
并输出向量 V2；
第十五章 软件功能设定的介绍 V 7.0.4584.0-2
www.jutze.com.cn 134
/
136

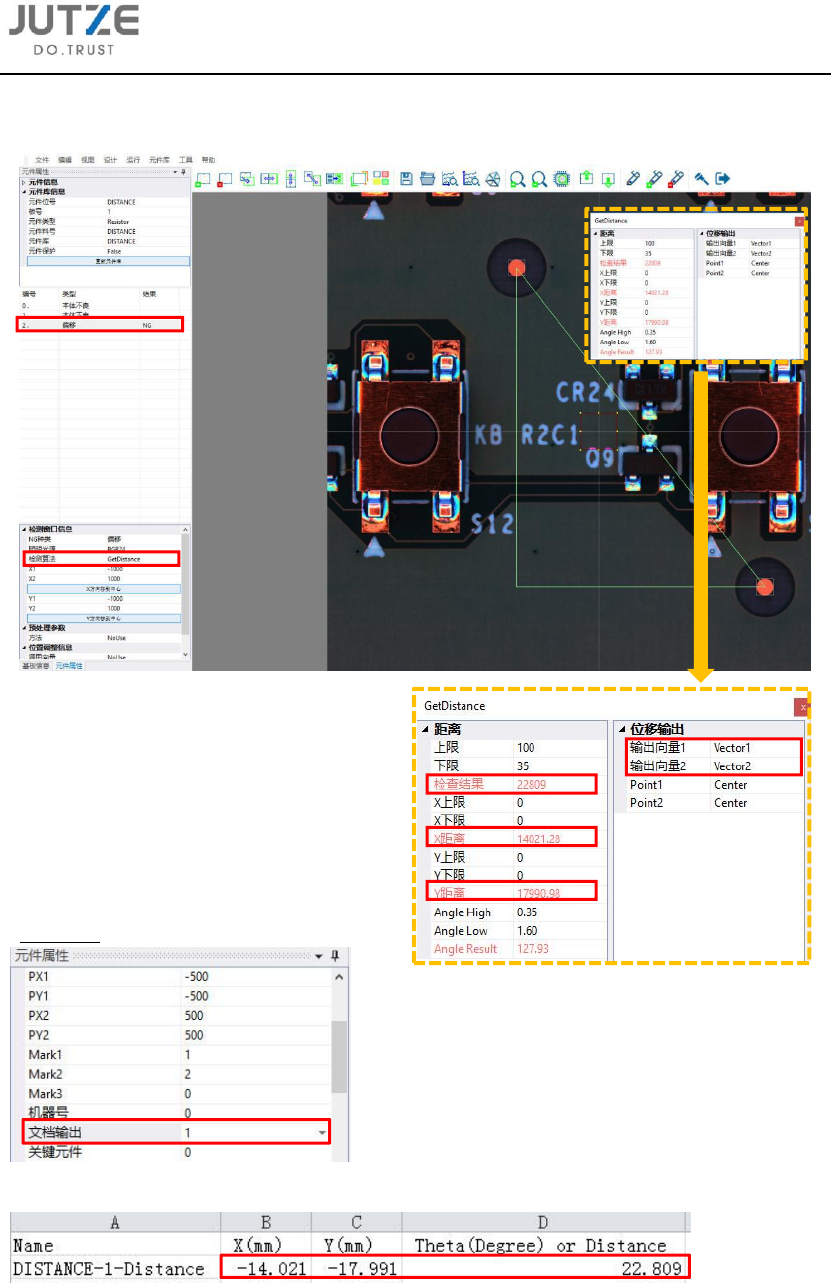

E 在元件编辑界面中新建第三个检测窗口：使用 GetDistance 算法，并调用 V1 和 V2。计算得
出两点间 X 距离、Y 距离和直线距离（即检查结果）。
15.6.3 数据输出
将文档输出项改为“1”。
在软件所在路径的 Report 文件夹中将保存每一笔测算数据。
