第五章 新程序的创建和生成 V 7.0.4584.0-2
www.jutze.com.cn 29
/
136
5.1.1.2 在选择 CAD 数据界面中点击导入数据，选择 CAD 文件将其导入界面，之后点击下一步；
5.1.1.3 在新数据界面中写入机种类型和程序名称（通常两者名称相同），并设定基板 X 和 Y
尺寸，之后点击下一步；
指如果软件已有打开的
数据，则新数据导入后
将合并两份数据。
指如果软件已有打开的
数据且在同一面，则新数
据导入后将删除数据。
第五章 新程序的创建和生成 V 7.0.4584.0-2
www.jutze.com.cn 30
/
136
5.1.1.4 在数据整理界面中可使用替代更换字符或者使用删除行删除多余的数据，整理完毕后
点击下一步；
5.1.1.5 在转换格式设定界面中首先填写数据中实际使用的分隔符，然后在相应栏位中填写用
分隔符分隔后的 X、Y、角度、料号、元件名等数据相应的列数，然后点击刷新，刷新后界面中
所显示的每一列的序号（即列数）与实际的数据相对应，之后点击下一步进入转换界面；
第五章 新程序的创建和生成 V 7.0.4584.0-2
www.jutze.com.cn 31
/
136

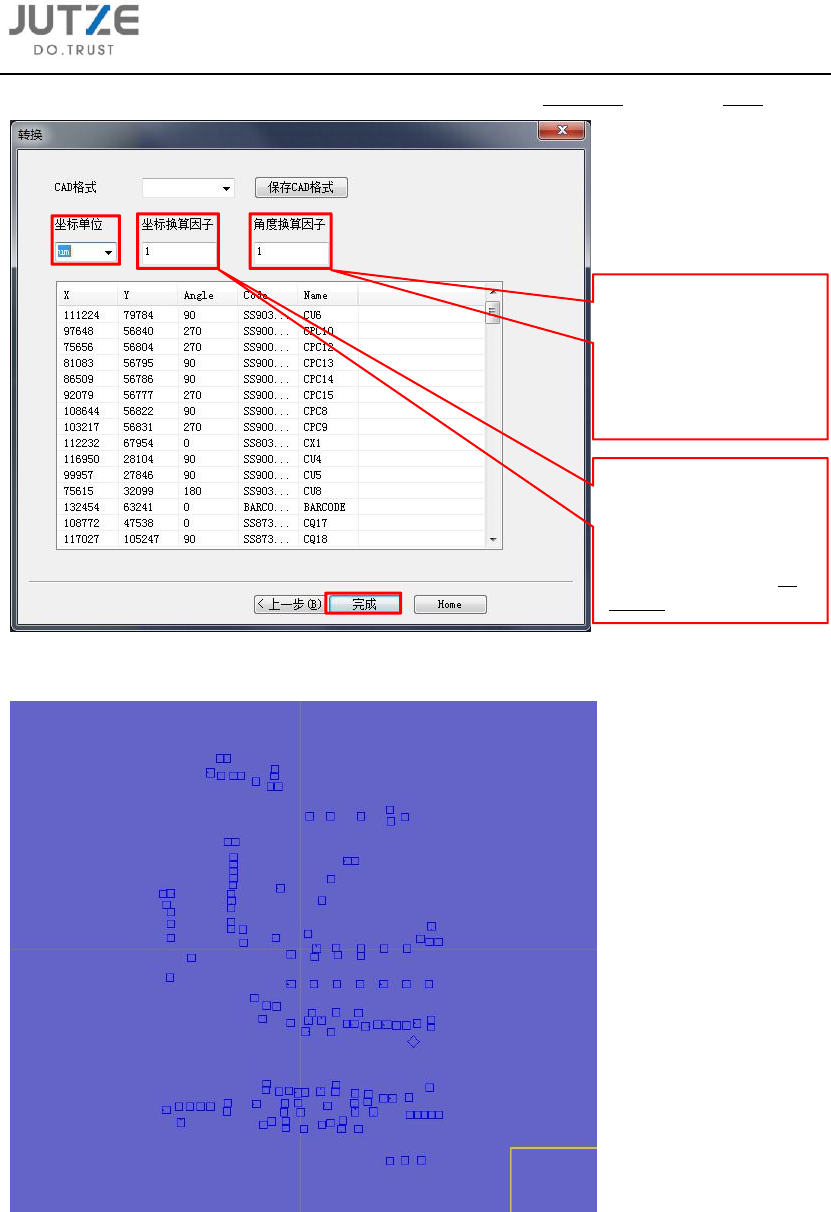

5.1.1.6 在转换界面中，选择当前数据的 X/Y 坐标系所使用的坐标单位，之后点击完成；
指此 CAD 数据在导入
时，角度一项是按顺时针
方向还是逆时针方向递
加。选择顺时针此处写入
“1”，选择逆时针此处
写入“-1”。
指此 CAD 数据换算成软
件系统默认单位（μm）
时所需乘以的系数，此项
无需设定，坐标换算因子
会根据用户所选择的坐
标单位自动换算。
5.1.1.7 向导界面关闭，同时软件主界面的图像栏内生成已转换完成的坐标系。
