第五章 新程序的创建和生成 V 7.0.4584.0-2
www.jutze.com.cn 36
/
136
5.4 检测程序的保存和程序文件的生成

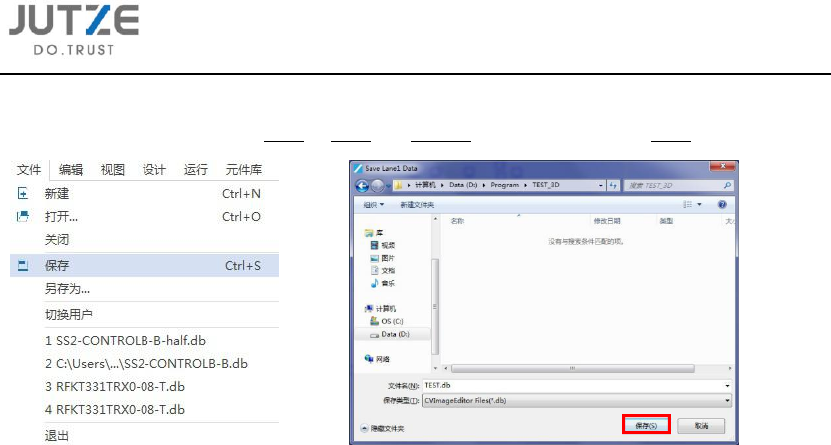

5.4.1 点击主界面菜单指令栏文件 - 保存或者另存为，在弹出窗口中点击保存。
5.4.2 一个完整的检测程序应该包含七个文件和一个文件夹：
*.db → 程序坐标系和元件资料库
*.jpg → 基板缩略图
*.ini → 程序配置信息
*.ptp → 模板比对图像
*.ltp → 元件资料库图像
*.tag → 相互关联信息
*.ldb → 程序修改记录
Map 文件夹 → 整板全图
第六章 基准标记点的制作 V 7.0.4584.0-2
www.jutze.com.cn 37
/
136
第六章 基准标记点的制作
基准标记点（以下按惯例简称为 Mark）是待测基板与检测程序实现实际位置吻合的参照点。
对于一个检测程序来说，至少需要两个 Mark，通常选择对角位置，即在两个相反的角落。同时，

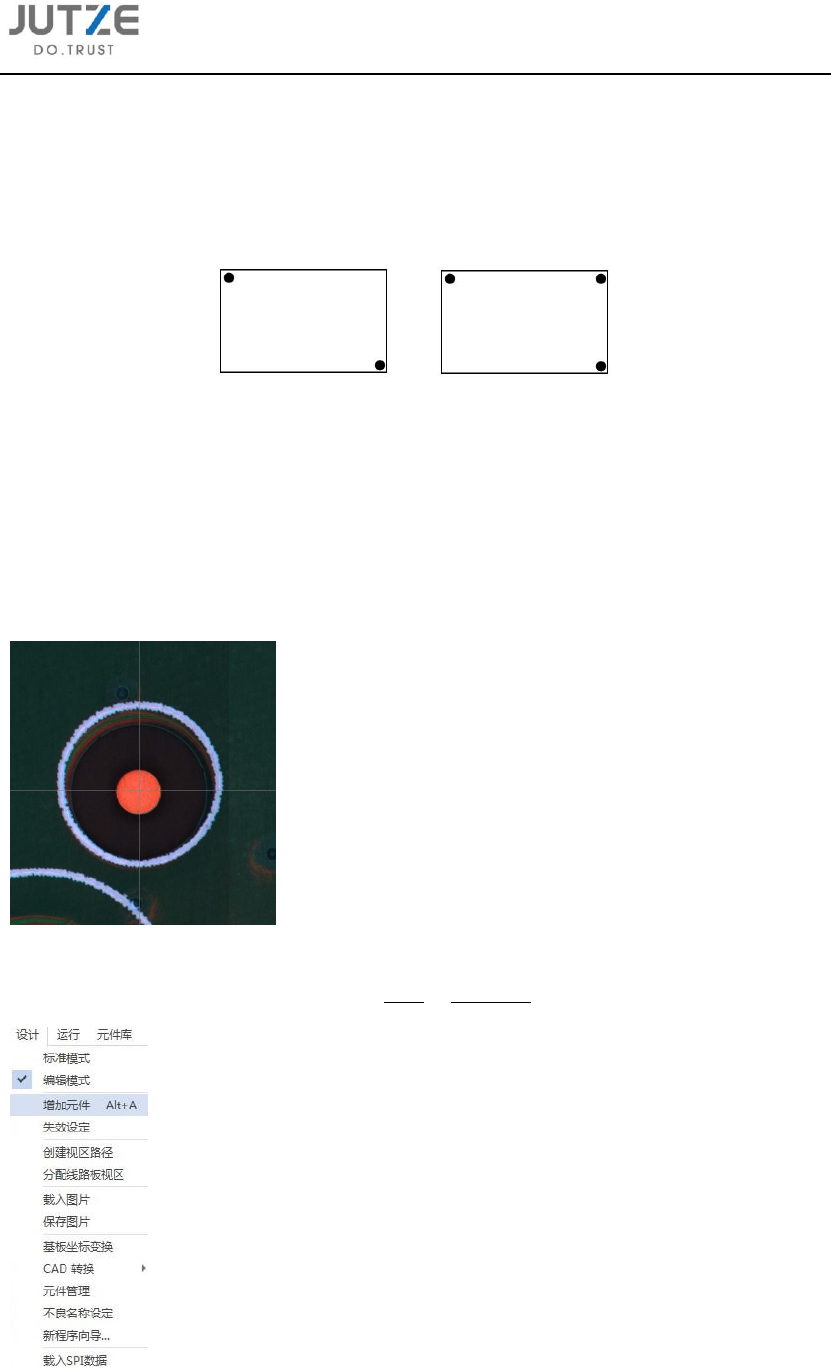

软件系统也支持第三个 Mark 的制作和关联。Mark 选取位置如下图：
本章描述制作 Mark 的通用资料库，所介绍的资料库中检测窗口的数量、类型、算法和参数设定
均为一般常用的模式。
6.1 第一个 Mark 的制作
6.1.1 选取基板上四周某一角的 Mark，对准 Mark 中心点击鼠标左键，使灰色十字中心对准 Mark
中心；
6.1.2 在编辑模式下通过主界面菜单指令栏设计 - 增加元件；
第六章 基准标记点的制作 V 7.0.4584.0-2
www.jutze.com.cn 38
/
136

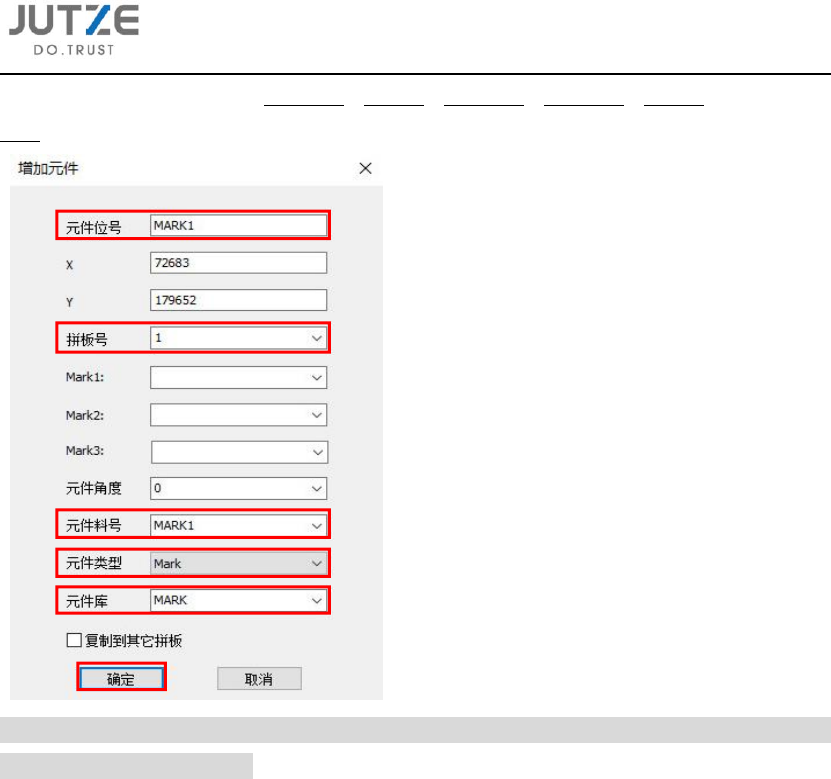

6.1.3 在增加元件界面，设定元件位号、拼板号、元件料号、元件类型、元件库等信息，点击
确定进入元件编辑界面；
注意：以上图示中显示的信息是按通常习惯填写，但其中“元件位号”和“元件类型”必须填写
为“
MARK1
”和“
Mark
”。
