第七章 CH IP 类元件通用 资料库的编写 V 7.0.4584.0-2 www .jutze. com.cn 49 / 136 7.3 焊盘 不良 1 7.3.1 点击快 捷菜单栏上新建 一个检测窗口 ，使左侧检 测窗口信息栏 中增加一行检 测项； 7.3.2 设定 NG 种类 、照明光源和检 测算法；
第七章 CHIP 类元件通用资料库的编写 V 7.0.4584.0-2
www.jutze.com.cn 48
/
136

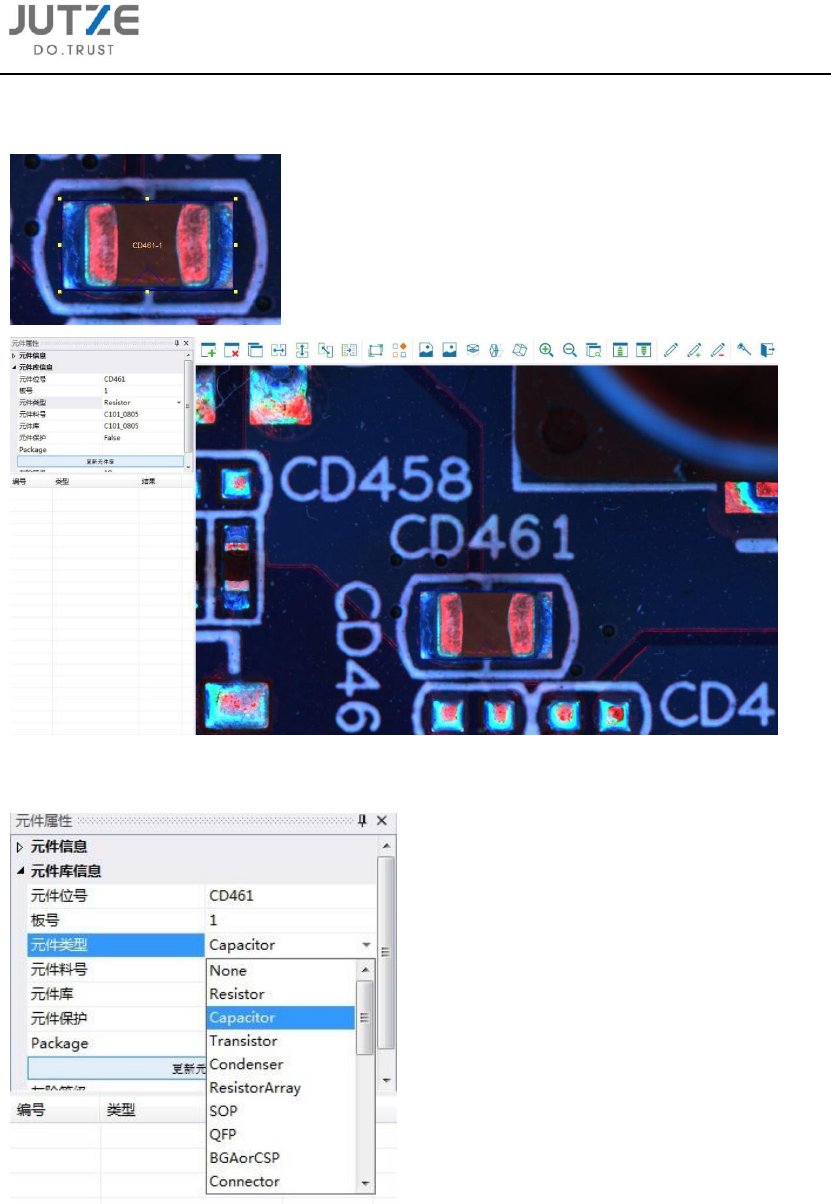

7.2 进入元件编辑界面
7.2.1 调整元件本体框至元件焊盘大小，之后双击此框，进入元件编辑界面；
7.2.2 在元件编辑界面中，选择对应的元件类型。
第七章 CHIP 类元件通用资料库的编写 V 7.0.4584.0-2
www.jutze.com.cn 49
/
136

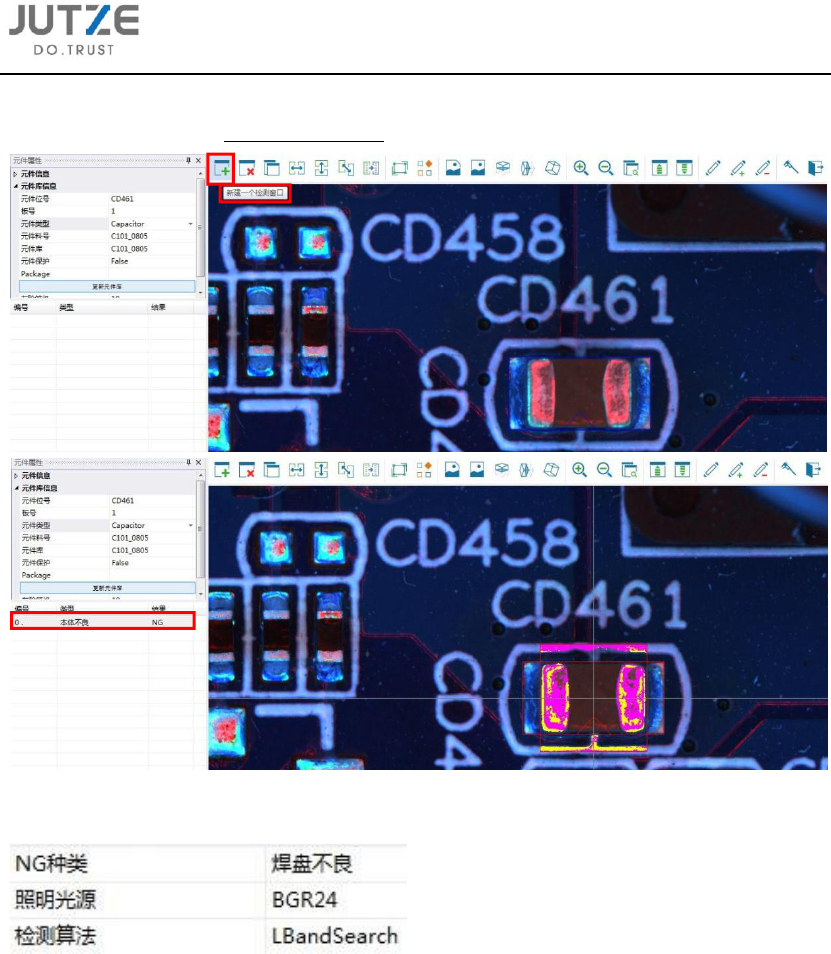

7.3 焊盘不良 1
7.3.1 点击快捷菜单栏上新建一个检测窗口，使左侧检测窗口信息栏中增加一行检测项；
7.3.2 设定 NG 种类、照明光源和检测算法；
第七章 CHIP 类元件通用资料库的编写 V 7.0.4584.0-2
www.jutze.com.cn 50
/
136

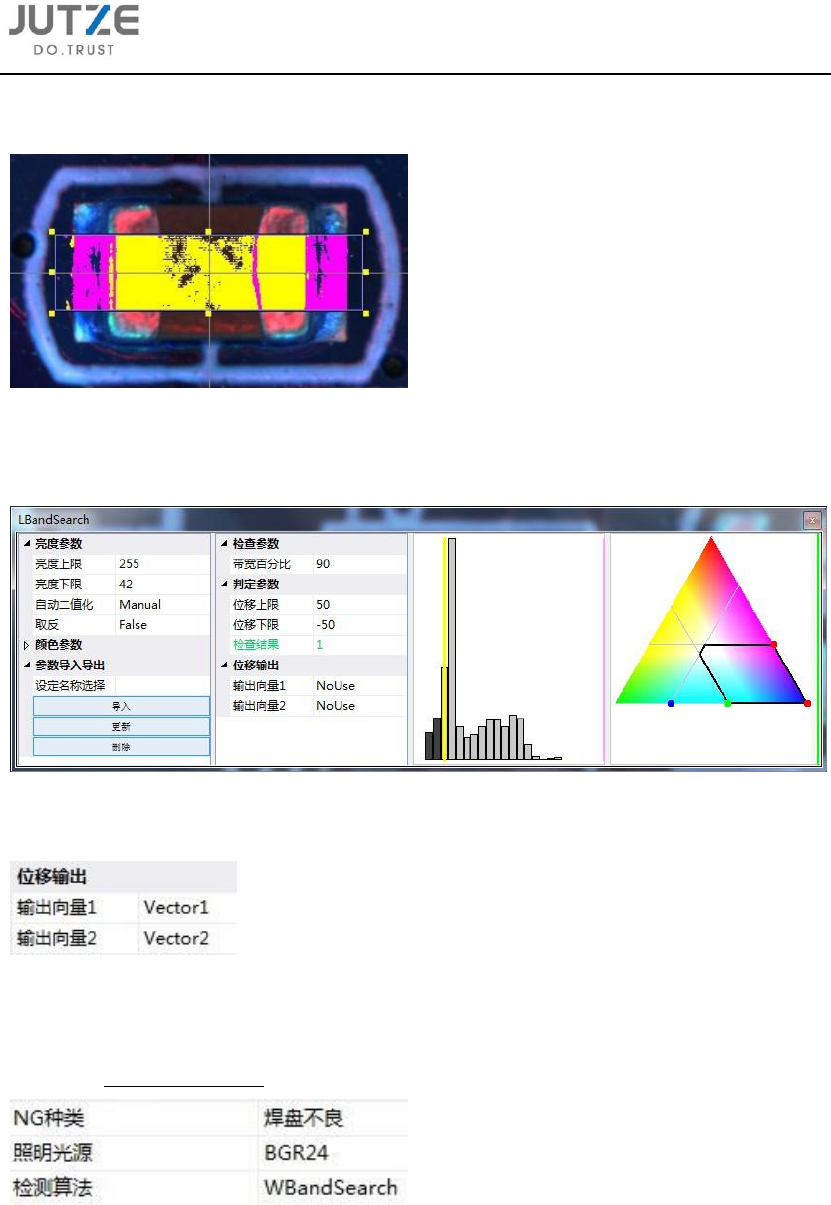

7.3.3 调整检测窗口大小
焊盘不良 1 的检测窗口的大小应确保大于焊盘 L 方向（即长方向）长度；
7.3.4 调整亮度和颜色的参数，并设定带宽百分比
亮度和颜色的参数设定以能标示出焊盘（焊锡）区域为佳；
7.3.5 设定输出向量。
7.4 焊盘不良 2
7.4.1 点击新建一个检测窗口（同 7.3.1 中操作），并设定 NG 种类、照明光源和检测算法；
