13.5 差板识别标识（BadMark）
13.5.1 作用
用于在基准标记点（Mark）之后，确认各拼板（Block）是否需要做检测，判定 OK 则检测该拼
板，判定 NG 则跳过该拼板。
13.5.2 设定

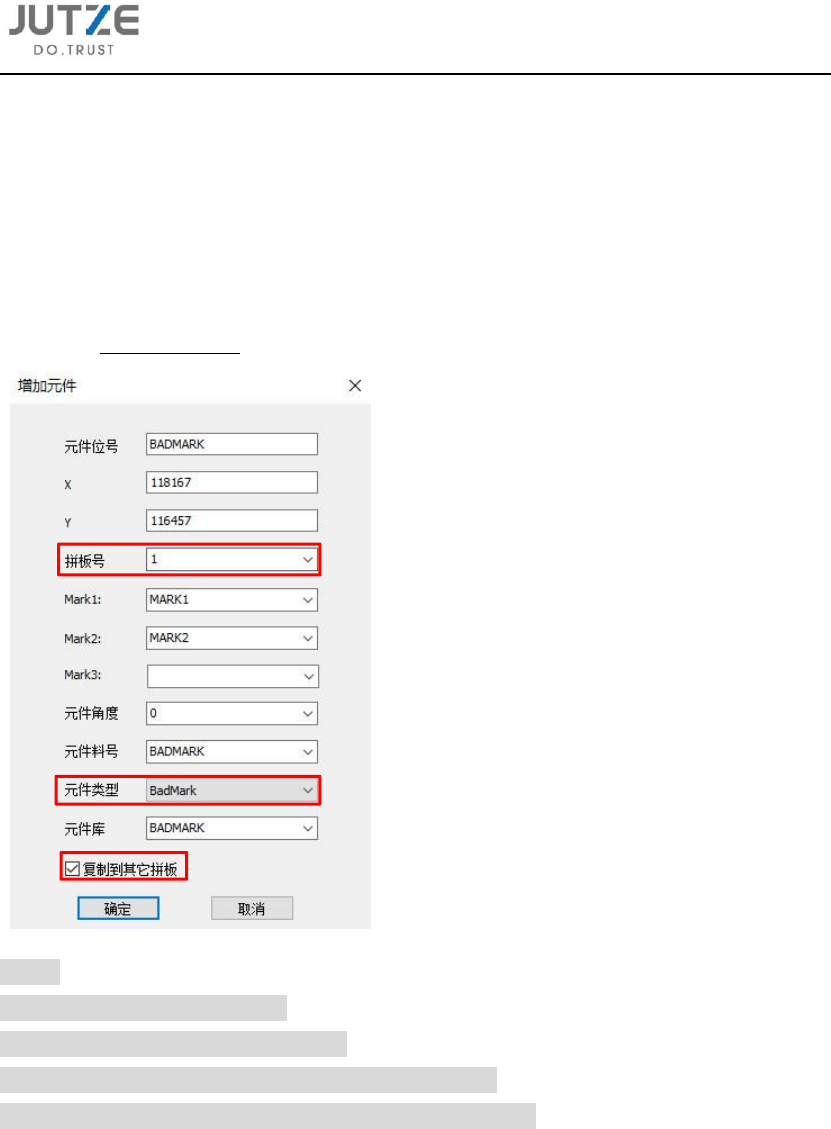

拼板区域内，在差板和非差板存在明显差异之处增加元件，元件类型必须设定为 BadMark。
同时，勾选复制到其它拼板使得每个拼板上做同样的设置。
注意：
1. BadMark
需设置在拼板区域内
2.
此处在差板和非差板时存在明显差异
3.
务必保证
BadMark
的拼板号与所在拼板的拼板号一致
4.
务必保证检测窗口在非差板时始终
OK
，在差板时始终
NG
第十三章 设备检测流程的设定 V 7.0.4584.0-2
www.jutze.com.cn 121
/
136
13.6 条形码识别（Barcode）
13.6.1 作用
用于基板上条形码内容的读取和检测，当判定 Barcode 为 NG 时，会按下图设定做相应处理。
13.6.2 设定

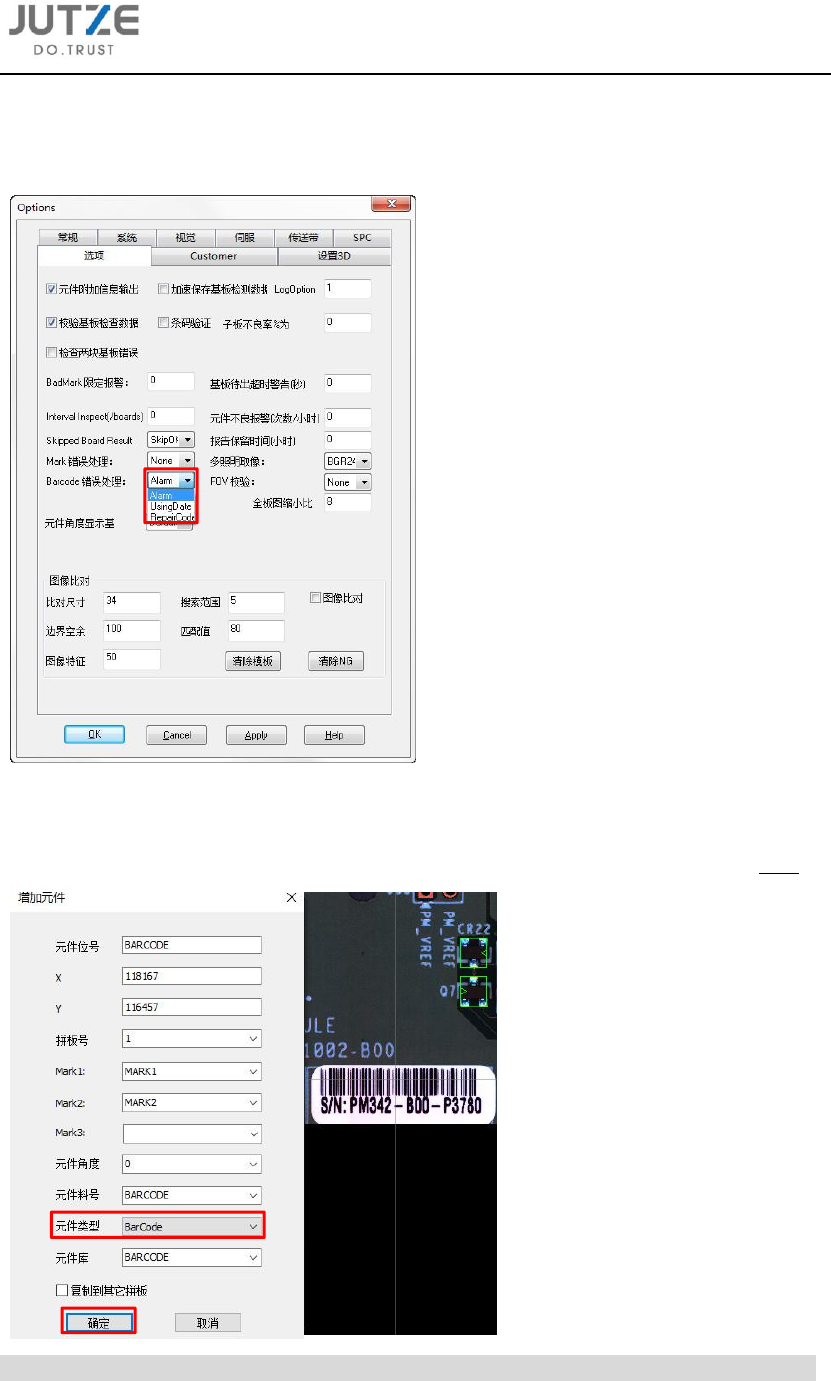

在基板上粘贴或者刻印条形码区域增加元件，元件类型必须设定为 Barcode，之后点击确定。
注意：如果
1D
条形码的区域大小超过
FOV
尺寸大小，则元件类型设定为
1DLongBarcode
。
第十三章 设备检测流程的设定 V 7.0.4584.0-2
www.jutze.com.cn 122
/
136
13.6.2.1 在元件编辑界面中，点击快捷菜单栏上新建一个检测窗口，并设定 NG 种类、照明光
源和检测算法；
13.6.2.2 调整检测窗口大小，并设定亮度和颜色的参数，使条形码中黑白色块能完全区分；
13.6.2.3 设定条码类型和判定参数。
