7.5 使用 ImageMatch 算法定位焊盘
注意：此节为前面
7.3&7.4
的替代检测算法。

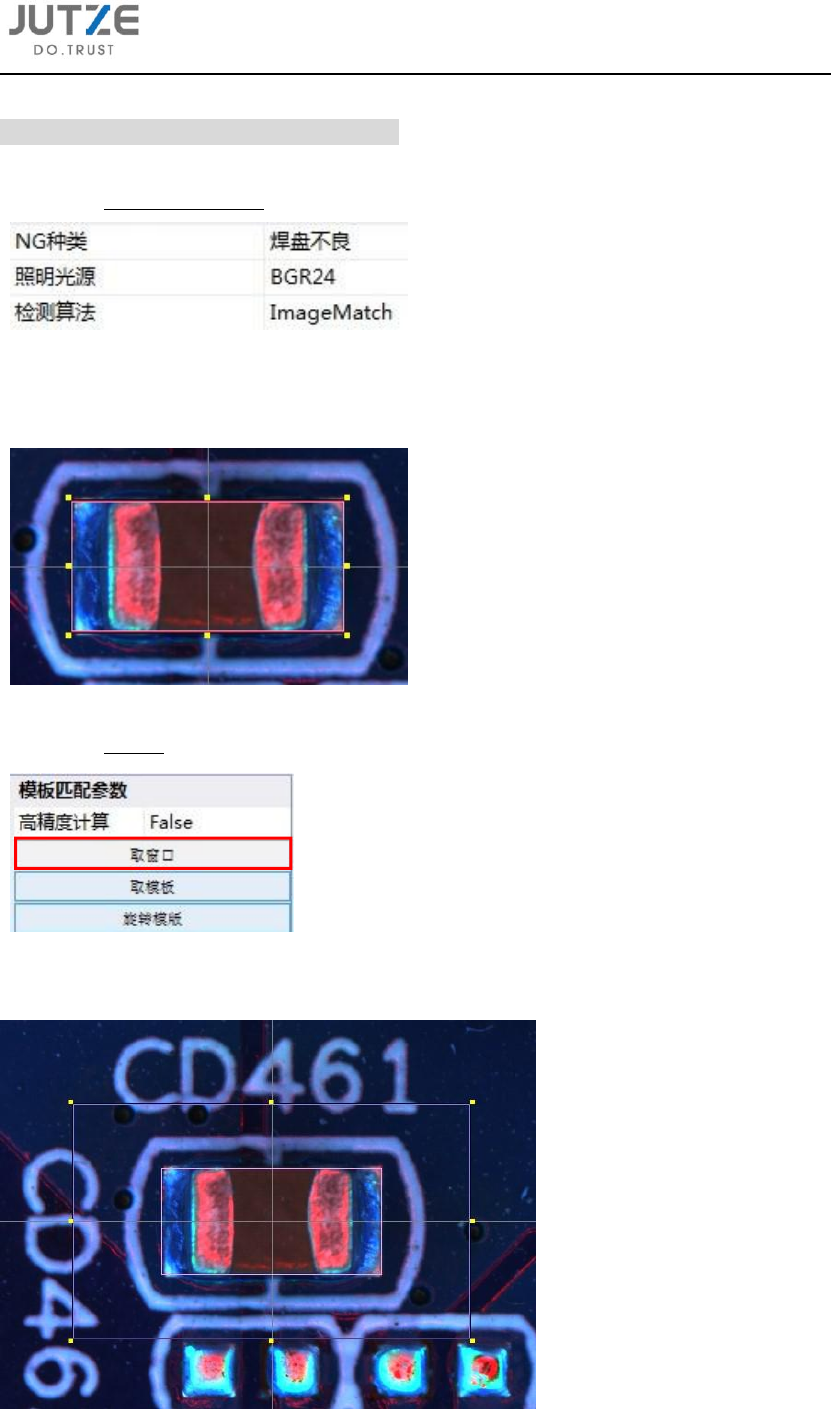

7.5.1 点击新建一个检测窗口（同 7.3.1 中操作），并设定 NG 种类、照明光源和检测算法；
7.5.2 调整检测窗口大小
检测窗口大小调整为焊盘的大小；
7.5.3 点击取窗口，获取模板图像；
7.5.4 改变检测窗口的大小，设定搜索范围；
第七章 CHIP 类元件通用资料库的编写 V 7.0.4584.0-2
www.jutze.com.cn 53
/
136

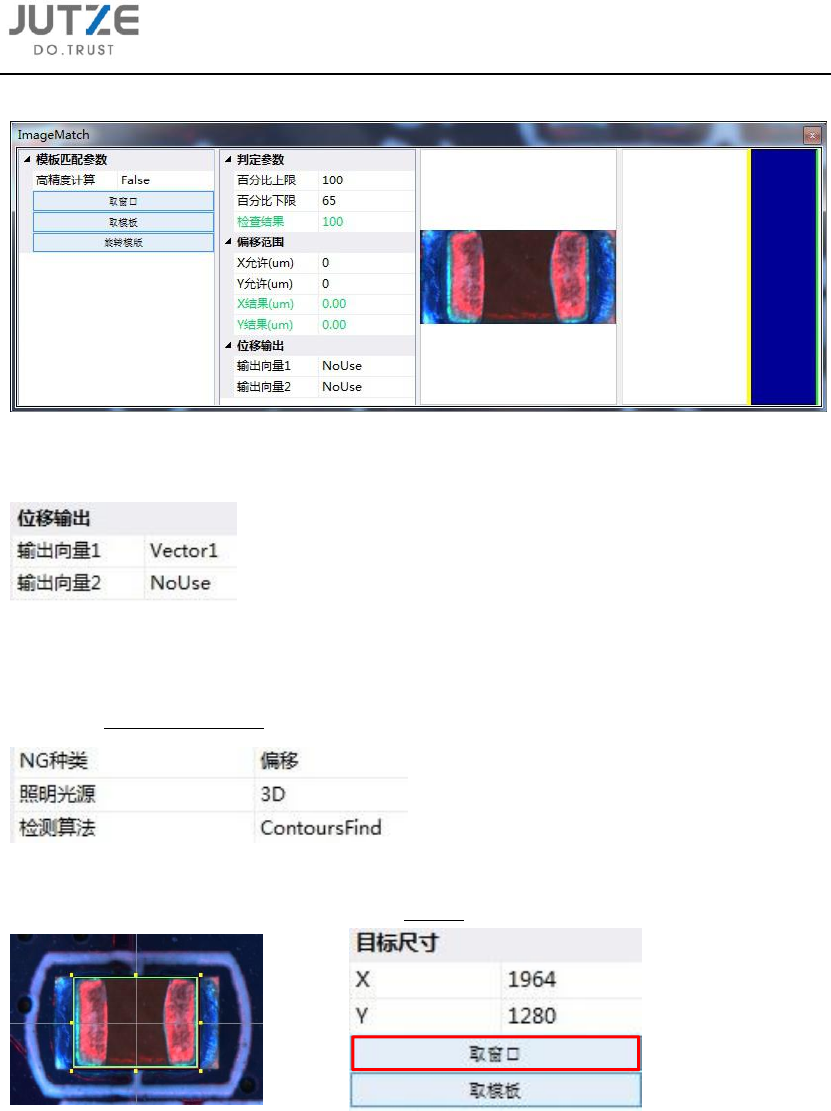

7.5.5 设定判定参数百分比上下限；
7.5.6 设定输出向量。
7.6 偏移
7.6.1 点击新建一个检测窗口（同 7.3.1 中操作），并设定 NG 种类、照明光源和检测算法；
7.6.2 检测窗口大小调整为元件的大小，点击取窗口，获取元件 X 和 Y 方向的尺寸；
第七章 CHIP 类元件通用资料库的编写 V 7.0.4584.0-2
www.jutze.com.cn 54
/
136
7.6.3 放大检测窗口，使其能涵盖整个元件本体，设定亮度和颜色参数，并设定“块参数”中
的“数量”和“一致性”参数，以便搜索窗口勾勒出元件尺寸；
7.6.4 设定输出向量；
7.6.5 设定调用向量。
7.7 缺件
7.7.1 点击新建一个检测窗口（同 7.3.1 中操作），并设定 NG 种类、照明光源和检测算法；
