13.4 基准标记点（Mark）
13.4.1 作用

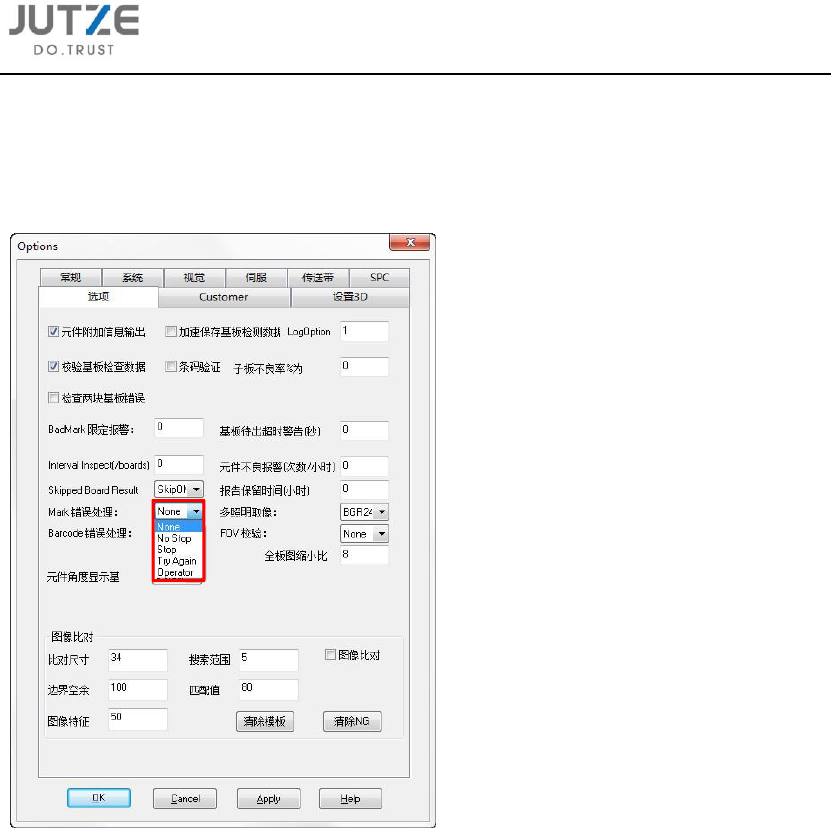

用于确定实际基板和检测程序之间的相互位置关系。当判定 Mark 为 NG 时，会按下图设定做相
应处理。
13.4.2 设定
基准标记点（Mark）的设定在第六章中有详细描述，此处不再重复。
第十三章 设备检测流程的设定 V 7.0.4584.0-2
www.jutze.com.cn 120
/
136
13.5 差板识别标识（BadMark）
13.5.1 作用
用于在基准标记点（Mark）之后，确认各拼板（Block）是否需要做检测，判定 OK 则检测该拼
板，判定 NG 则跳过该拼板。
13.5.2 设定
拼板区域内，在差板和非差板存在明显差异之处增加元件，元件类型必须设定为 BadMark。
同时，勾选复制到其它拼板使得每个拼板上做同样的设置。
注意：
1. BadMark
需设置在拼板区域内
2.
此处在差板和非差板时存在明显差异
3.
务必保证
BadMark
的拼板号与所在拼板的拼板号一致
4.
务必保证检测窗口在非差板时始终
OK
，在差板时始终
NG
