第八章 IC 类元件通用资料库的编写 V 7.0.4584.0-2
www.jutze.com.cn 65
/
136

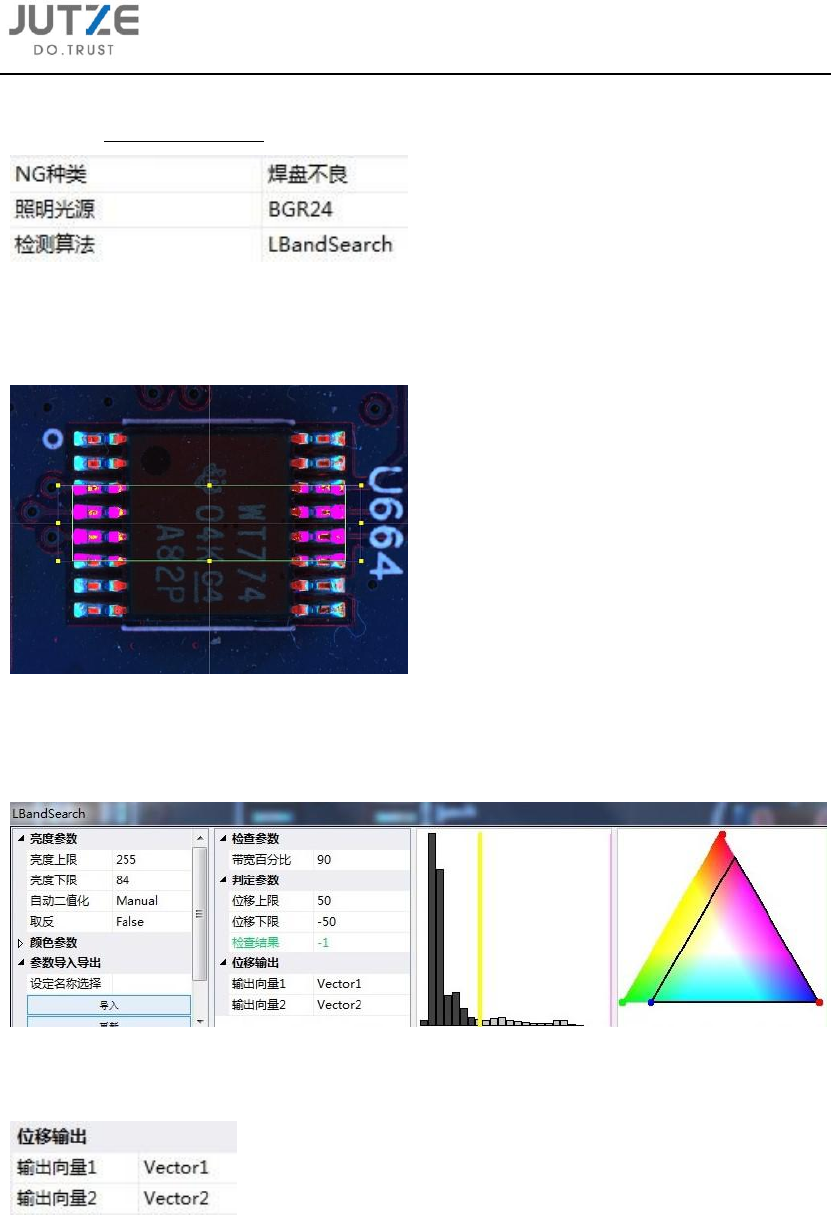

8.4 焊盘不良 1
8.4.1 点击新建一个检测窗口（同 8.3.1 中操作），并设定 NG 种类、照明光源和检测算法；
8.4.2 调整检测窗口大小
焊盘不良 1 的检测窗口的大小应确保大于两端焊盘的总长；
8.4.3 调整亮度和颜色的参数，并设定带宽百分比
亮度和颜色的参数设定以能标示出焊盘（焊锡）区域为佳；
8.4.4 设定输出向量。
第八章 IC 类元件通用资料库的编写 V 7.0.4584.0-2
www.jutze.com.cn 66
/
136
8.5 焊盘不良 2
8.5.1 点击新建一个检测窗口（同 8.3.1 中操作），并设定 NG 种类、照明光源和检测算法；
8.5.2 调整检测窗口大小
焊盘不良 2 的检测窗口的大小应确保大于一端所有焊盘的长度；
8.5.3 调整亮度和颜色的参数，并设定带宽百分比
亮度和颜色的参数设定以能标示出焊盘（焊锡）区域为佳；
8.5.4 设定输出向量；
8.5.5 设定调用向量。
第八章 IC 类元件通用资料库的编写 V 7.0.4584.0-2
www.jutze.com.cn 67
/
136
8.6 使用 ImageMatch 算法定位焊盘
注意：此节为前面
8.4&8.5
的替代检测算法。
8.6.1 点击新建一个检测窗口（同 8.3.1 中操作），并设定 NG 种类、照明光源和检测算法；
8.6.2 调整检测窗口大小
检测窗口大小调整为焊盘的大小；
8.6.3 点击取窗口，获取模板图像；
8.6.4 改变检测窗口的大小，设定搜索范围；
