第十三章 设备检测流程的设定 V 7.0.4584.0-2
www.jutze.com.cn 122
/
136

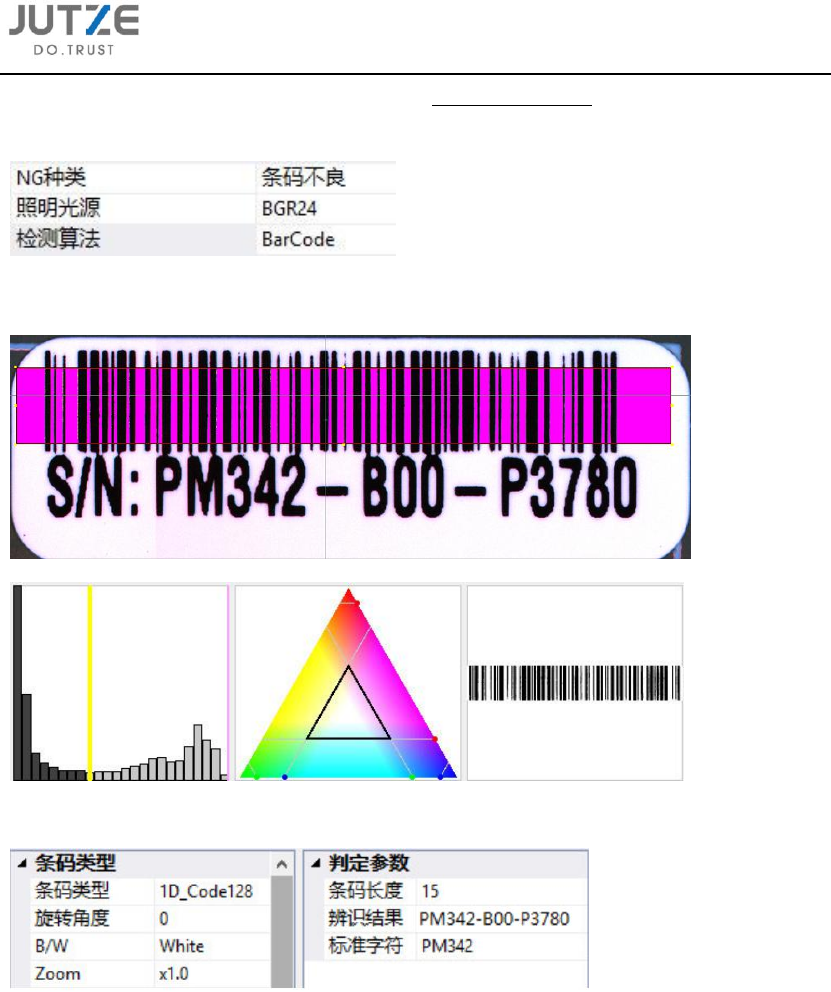

13.6.2.1 在元件编辑界面中，点击快捷菜单栏上新建一个检测窗口，并设定 NG 种类、照明光
源和检测算法；
13.6.2.2 调整检测窗口大小，并设定亮度和颜色的参数，使条形码中黑白色块能完全区分；
13.6.2.3 设定条码类型和判定参数。
第十三章 设备检测流程的设定 V 7.0.4584.0-2
www.jutze.com.cn 123
/
136
13.6.3 Barcode 算法逻辑解释
13.6.3.1 亮度参数（可使用鼠标通过直方图来设定）
亮度上限：设定最高亮度值（0~255）
亮度下限：设定最低亮度值（0~255）
自动二值化
Manual：
手动设定亮度/颜色参数
Auto：
自动调用亮度/颜色参数
13.6.3.2 颜色参数（可使用鼠标通过色彩图来设定）
红色上限：设定红色最大值（0~173）
红色下限：设定红色最小值（0~173）
绿色上限：设定绿色最大值（0~173）
绿色下限：设定绿色最小值（0~173）
蓝色上限：设定蓝色最大值（0~173）
蓝色下限：设定蓝色最小值（0~173）
13.6.3.3 条码类型
设 定 条 码 类 型 ， 目 前 支 持 ： 1D_Code11 ， 1D_Code39 ， 1D_Code93 ， 1D_Code128 ，
1D_CodeUCC128，2D_DataMatrix，2D_QR，2D_PDF417，2D_MicroQR
旋转角度：选择条码模板角度（0/90/180/270）
B/W：选择条码信息的颜色（Black/White）
Zoom：放大/缩小条码模板
13.6.3.4 判定参数
条码长度：设定条码信息的字符数
标准字符：设定条码信息一定包含的字符
13.6.3.5 计算方法
通过设定的亮度和颜色参数得到条码模板，再通过解码器辨识条码模板中的内容信息，该内容信
息符合判定参数的判定结果为 OK。反之，判定结果为 NG。
第十三章 设备检测流程的设定 V 7.0.4584.0-2
www.jutze.com.cn 124
/
136
13.6.4 检测顺序
在勾选优先 Barcode 检测情况下，Barcode 会在常规元件之前检测，否则 Barcode 将被视作一
个常规元件，和其它常规元件一起按视区路径逐一检测。
