第七章 CHIP 类元件通用资料库的编写 V 7.0.4584.0-2
www.jutze.com.cn 54
/
136

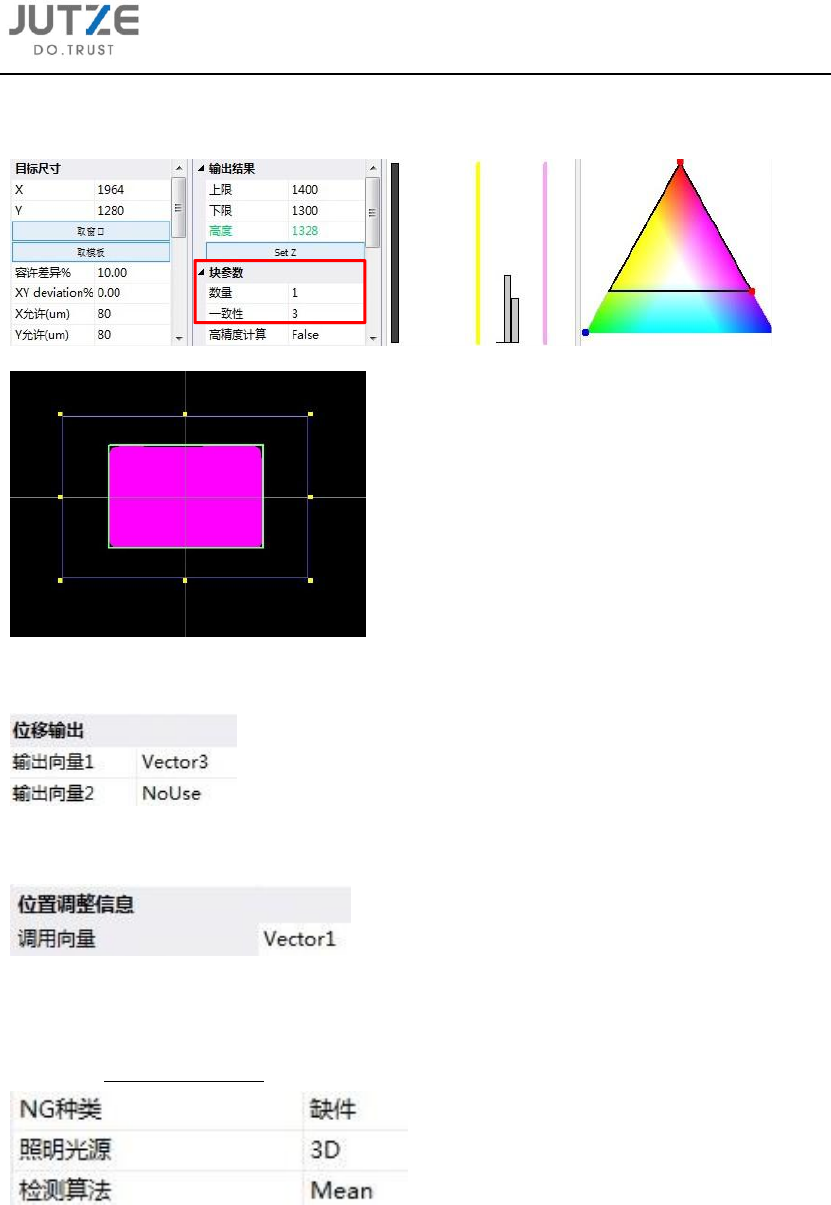

7.6.3 放大检测窗口，使其能涵盖整个元件本体，设定亮度和颜色参数，并设定“块参数”中
的“数量”和“一致性”参数，以便搜索窗口勾勒出元件尺寸；
7.6.4 设定输出向量；
7.6.5 设定调用向量。
7.7 缺件
7.7.1 点击新建一个检测窗口（同 7.3.1 中操作），并设定 NG 种类、照明光源和检测算法；
第七章 CHIP 类元件通用资料库的编写 V 7.0.4584.0-2
www.jutze.com.cn 55
/
136

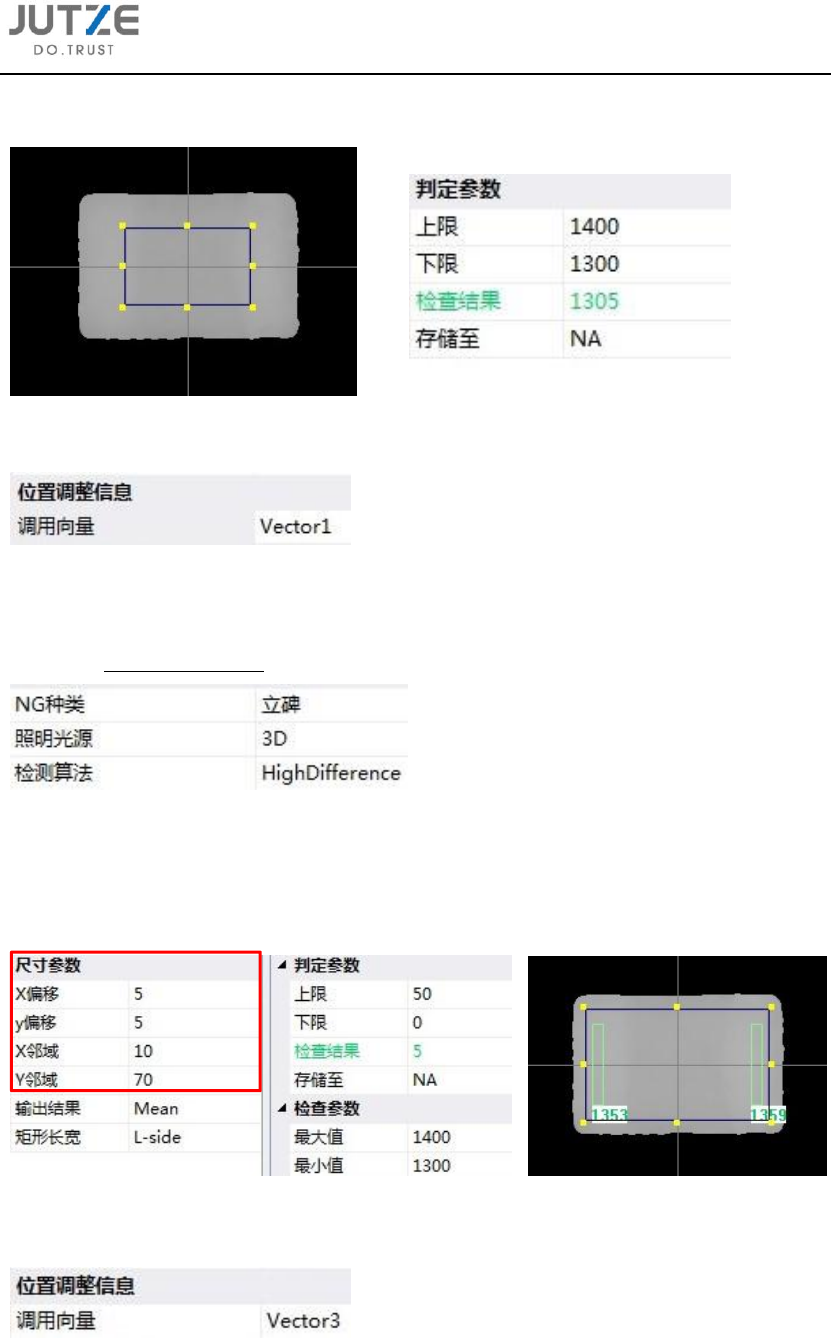

7.7.2 将检测窗口放置于元件本体之上，使其测算得出元件表面平均高度，并在判定参数中设
定高度上下限值；
7.7.3 设定调用向量。
7.8 立碑
7.8.1 点击新建一个检测窗口（同 7.3.1 中操作），并设定 NG 种类、照明光源和检测算法；
7.8.2 调整检测窗口大小，并设定尺寸参数
检测窗口大小调整为元件的大小，“尺寸参数”中“x/y 偏移”“X/Y 邻域”的参数调整以两个
绿色子窗口接近检测窗口的两端为佳；
7.8.3 设定调用向量。
第七章 CHIP 类元件通用资料库的编写 V 7.0.4584.0-2
www.jutze.com.cn 56
/
136
7.9 错件
7.9.1 点击新建一个检测窗口（同 7.3.1 中操作），并设定 NG 种类、照明光源和检测算法；
7.9.2 调整检测窗口大小
检测窗口应位于元件本体（非电极部分）之上，大小则应比元件本体（非电极部分）稍小为佳；
7.9.3 调整亮度和颜色的参数，并设定上下限阈值
亮度和颜色参数的设定以能区别本体和周边环境为佳；
7.9.4 设定调用向量。
7.10 使用 OCVBIN 算法检测错件
注意：若元件有碑文，则使用此算法以代替
7.9
的算法进行检测。
7.10.1 点击新建一个检测窗口（同 7.3.1 中操作），并设定 NG 种类、照明光源和检测算法；
