第四章 元件编辑界面和基本操作指令介绍 V 7.0.4584.0-2
www.jutze.com.cn 25
/
136
4.2 基本操作指令
4.2.1 元件属性栏介绍
A. 元件信息：指当前编辑的元件信息界面。
当前面：指当前编辑的元件所在 PCB 板的面（AB 面即正
反面之分）；
X：当前编辑元件位置所处的 X 轴坐标系；
Y：当前编辑元件位置所处的 Y 轴坐标系；
Z：当前编辑元件位置所处的 Z 轴坐标系；
Angle：当前编辑元件位置所处的角度；
PX1：指 CAD 窗口 X 轴方向的负长度；
PY1：指 CAD 窗口 Y 轴方向的负长度；
PX2：指 CAD 窗口 X 轴方向的正长度；
PY2：指 CAD 窗口 Y 轴方向的正长度；
Mark：指当前编辑元件所关联的 mark 序号；
文档输出：数字0 代表不输出文件，数字 1 代表输出文件；
关键元件：数字0 代表非关键元件，数字 1 代表关键元件；
导入元件库：将设定好的元件信息导入至元件库中；
更新库图像：将当前元件的库图像更新至元件库中。
B. 元件库信息：目前编辑的元件的相关元件库的信息。
元件位号：指当前编辑元件的位置编号；
板号：指当前编辑元件所处的拼板号；
元件类型：指当前编辑的元件种类（如电容、电阻、电感、
传感器、SOP、QFP、BGA、连接器等）；
元件料号：指当前编辑元件的料号；
元件库：为当前编辑元件所设定的一个库名；
元件保护：指当前元件的参数设定是否关联到元件库
（False/True----即关闭/开启）；
Package：显示封装类型信息；
更新元件库：把当前元件的参数设定等更新到所属元件库。
第四章 元件编辑界面和基本操作指令介绍 V 7.0.4584.0-2
www.jutze.com.cn 26
/
136

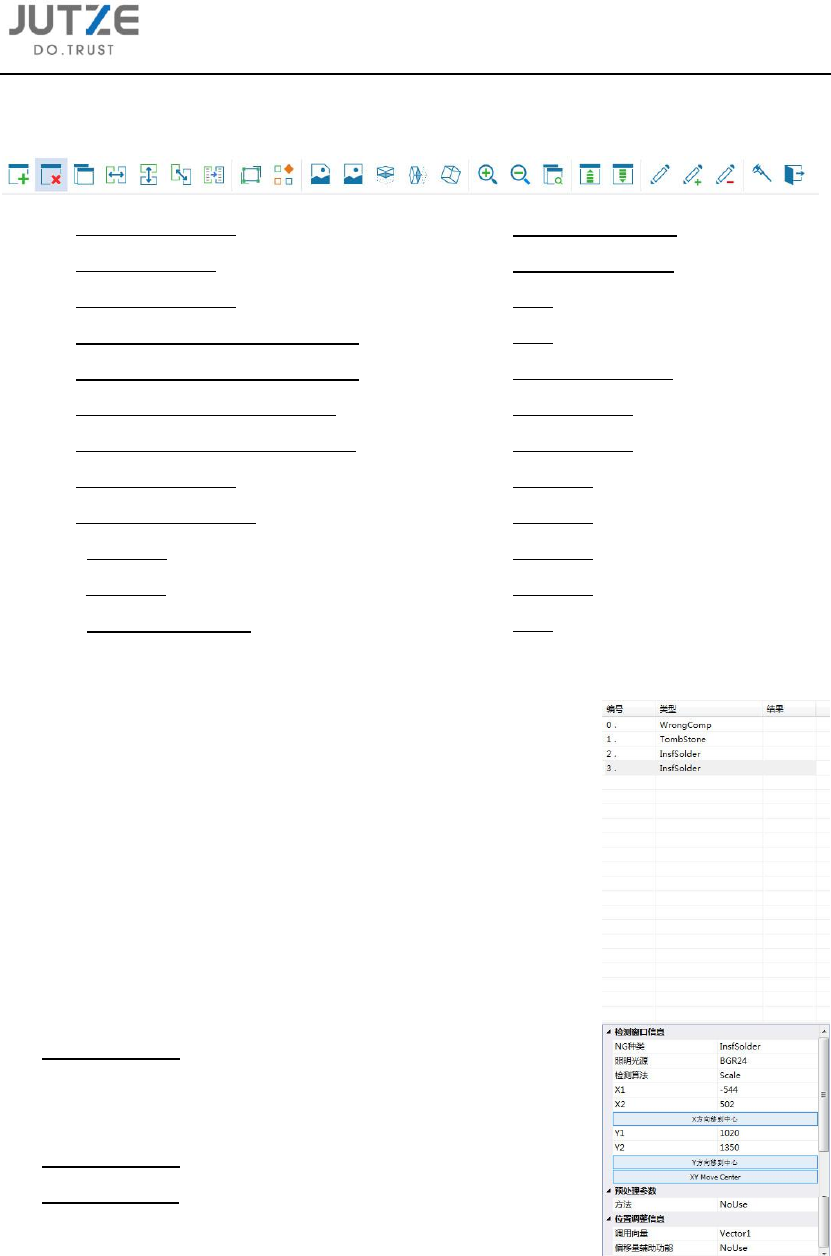

4.2.2 快捷菜单栏介绍
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
按钮 1：新建一个检测窗口；
按钮 2：删除选中的窗口；
按钮 3：复制一个检测窗口；
按钮 4：在 X 对称方向复制一个检测窗口；
按钮 5：在 Y 对称方向复制一个检测窗口；
按钮 6：在对称方向复制一个检测窗口；
按钮 7：复制参数到相同类型的检测窗口；
按钮 8：切换窗口拉伸模式；
按钮 9：显示符合条件的像素；
按钮 10：保存图像；
按钮 11：载入图像；
按钮 12：查看 X 轴方向高度；
按钮 13：查看 Y 轴方向高度；
按钮 14：呈现 3 维立体图像；
按钮 15：放大；
按钮 16：缩小；
按钮 17：检查所有检测窗口；
按钮 18：上移一个顺序；
按钮 19：下移一个顺序；
按钮 20：提取颜色；
按钮 21：追加颜色；
按钮 22：删除颜色；
按钮 23：测量工具；
按钮 24：退出。
4.2.3 检测窗口信息栏介绍
A. 编号：显示检测窗口的序号；
B. 类型：显示检测窗口的不良名称；
C. 结果：表示检测项目的结果（以 OK/NG 表示）；
D. NG 种类：设定检测窗口的不良名称（与 B 项关联）；
E. 照明光源：选择检测使用的光源（当选择 3D 时，则表示为开
启 3D 高度测算）；
F. 检测算法：选择检测窗口的算法；
G. X1：当前检测窗口 X 负方向的长度；
H. X2：当前检测窗口 X 正方向的长度；
I. X 方向移到中心：将当前检测窗口移动到 X 坐标的中心位置；
J. Y1：当前检测窗口 Y 负方向的长度；
K. Y2：当前检测窗口 Y 正方向的长度；
L. Y 方向移到中心：将当前检测窗口移动到 Y 坐标的中心位置；
M. XY Move Center：将当前检测窗口移动到 X、Y 坐标的中心位置；
N. 预处理方法：针对颜色难抽取的元件可选择图像预处理方法；
O. 调用向量：调用之前输出的向量；
P. 偏移量辅助功能：AngleOffset/RectAttach/RectAttachCenter
可选。
第四章 元件编辑界面和基本操作指令介绍 V 7.0.4584.0-2
www.jutze.com.cn 27
/
136

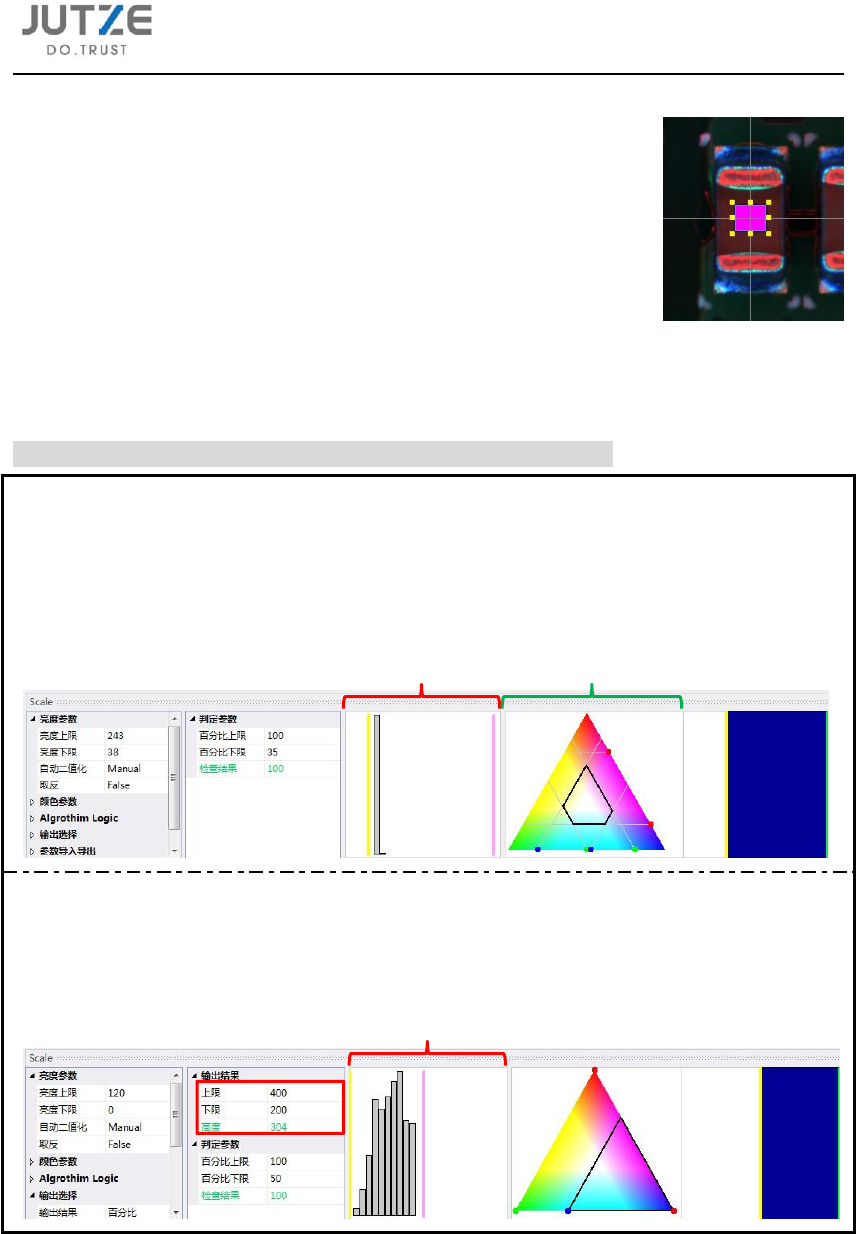

4.2.4 元件图像信息
此图像显示当前编辑元件所在的 FOV 的图像，以及添加的检测窗口的
大小和具体位置。
4.2.5 检测算法参数设定栏介绍
此栏主要是针对当前算法的参数设定、亮度及颜色的调整等。
注意：此栏位会根据所选择的不同光源和算法呈现相应的设定选项。
如下图所示为 BGR24 光源下的 Scale 算法的参数设定栏
窗口 1：主要指的是亮度的调整，共分为黄色及红色两条线，黄线代表的是亮度的下限（最小为：
0），红线代表的是亮度的上限（最大为：255）；
窗口 2：主要指的是颜色的抽取，中间黑色线框部分为目前所抽取的颜色范围。
1 2
如下图所示为 3D 光源下的 Scale 算法的参数设定栏
对比上图可以发现，此时设定项中增加了高度设定栏；
同时，窗口 1 的含义变为：目标区域高度信息通过灰阶换算得出的灰度范围。
1
