第十五章 软件功能设定的介绍 V 7.0.4584.0-2
www.jutze.com.cn 134
/
136
E 在元件编辑界面中新建第三个检测窗口：使用 GetDistance 算法，并调用 V1 和 V2。计算得
出两点间 X 距离、Y 距离和直线距离（即检查结果）。
15.6.3 数据输出
将文档输出项改为“1”。
在软件所在路径的 Report 文件夹中将保存每一笔测算数据。
第十五章 软件功能设定的介绍 V 7.0.4584.0-2
www.jutze.com.cn 135
/
136

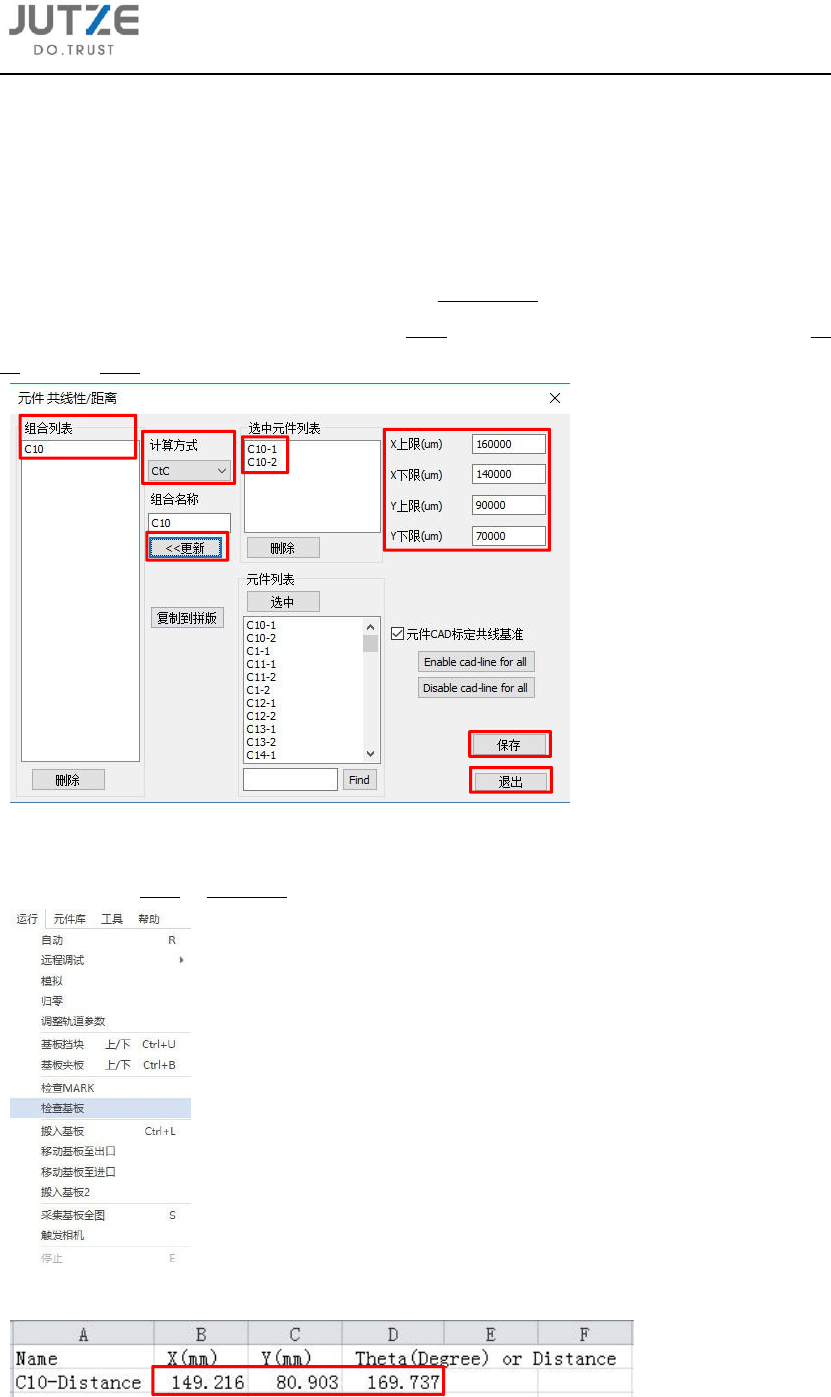

15.7 远距离测算和共线性测试
15.7.1 远距离测算
15.7.1.1 作用
量测跨 FOV 的两点间距离。
15.7.1.2 设定
在图像栏中点击右键，在元件编辑副选窗口中选择共线性测试，选择需要测量的元件（①）和计
算方式（②），设定 X/Y 上下限（③）。点击更新（④），生成组合列表（⑤）。之后点击保
存（⑥）并退出（⑦）。
⑥
③
④
①
②
⑤
⑦
15.7.1.3 输出数据
点击菜单指令栏运行 - 检查基板。
在软件所在路径的 Report 文件夹中将保存每一笔测算数据。
第十五章 软件功能设定的介绍 V 7.0.4584.0-2
www.jutze.com.cn 136
/
136

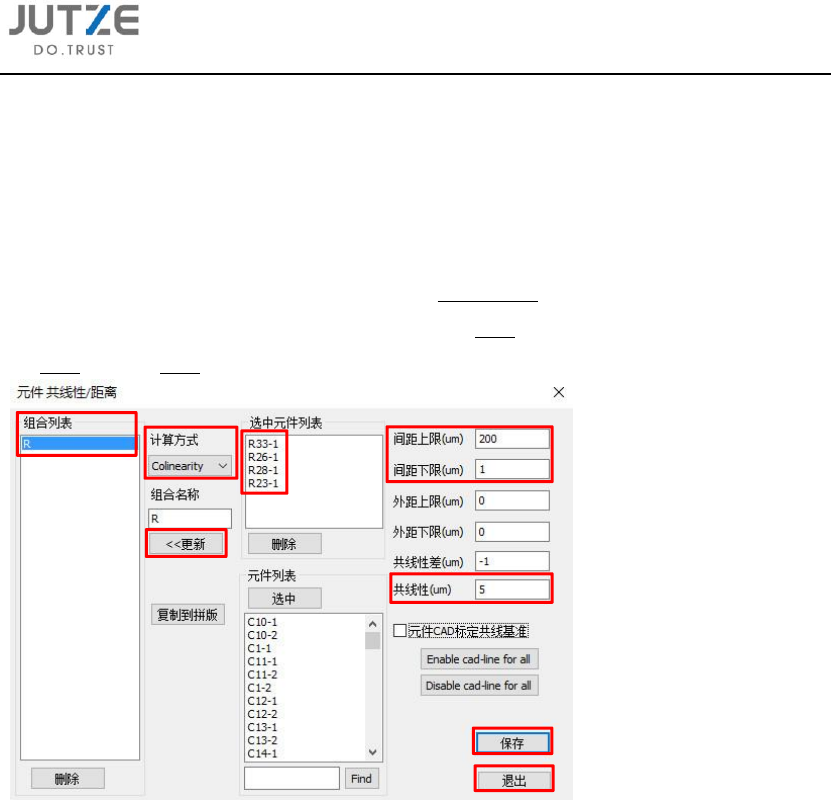

15.7.2 共线性测试
15.7.2.1 作用
根据一组元件中心点坐标模拟一条中心线，设定元件中心到中心线距离。可测试元件是否位于同
一条水平/垂直直线上。
15.7.2.2 设定
在图像栏中点击右键，在元件编辑副选窗口中选择共线性测试，选择需要测量的元件（①）和计
算方式（②），设定间距上下限和共线性（③）。点击更新（④），生成组合列表（⑤）。之后
点击保存（⑥）并退出（⑦）。
⑦
④
⑤
①
③
⑥
③
②
