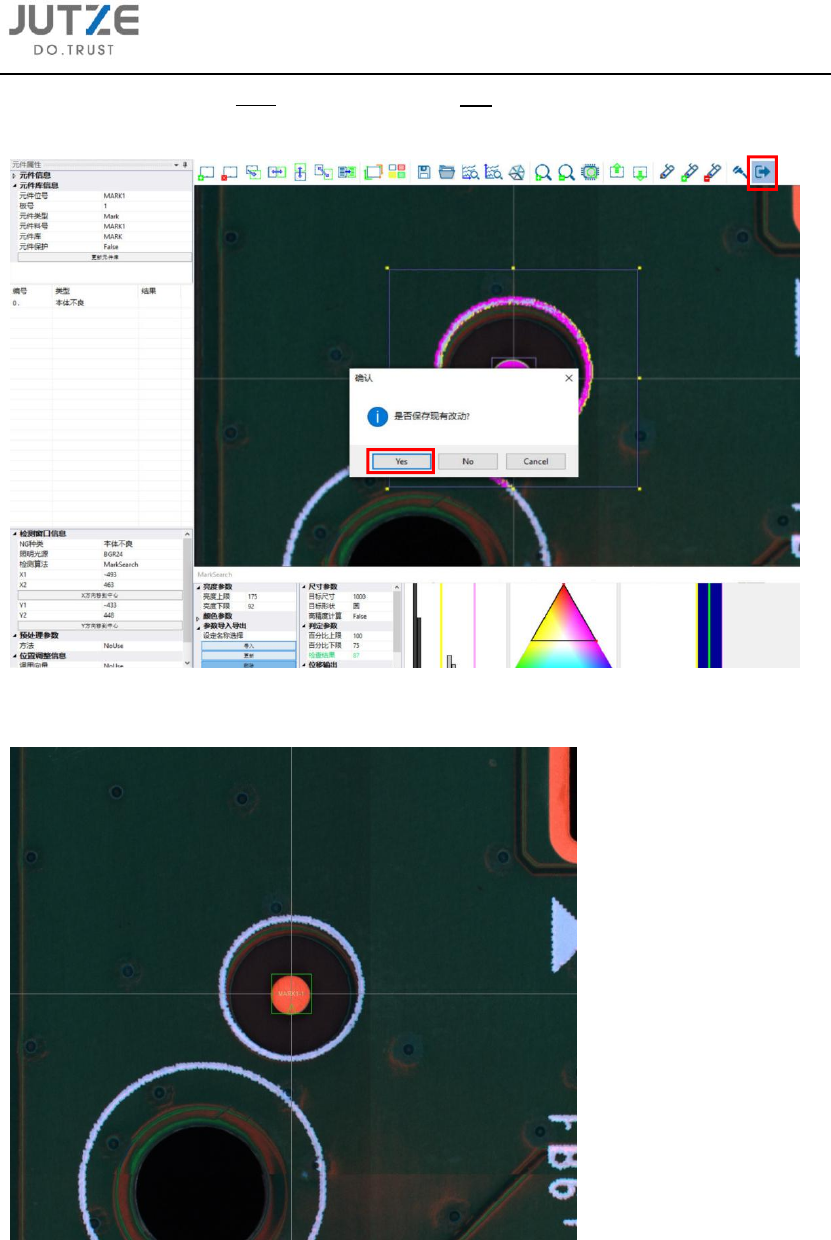

6.1.10 点击快捷菜单栏上退出，在弹出窗口中点击 Yes，保存当前元件检查项，并退出元件编
辑界面；
6.1.11 退回到软件主界面，第一个 Mark 制作完成。
第六章 基准标记点的制作 V 7.0.4584.0-2
www.jutze.com.cn 43
/
136
6.2 第二个 Mark 的制作

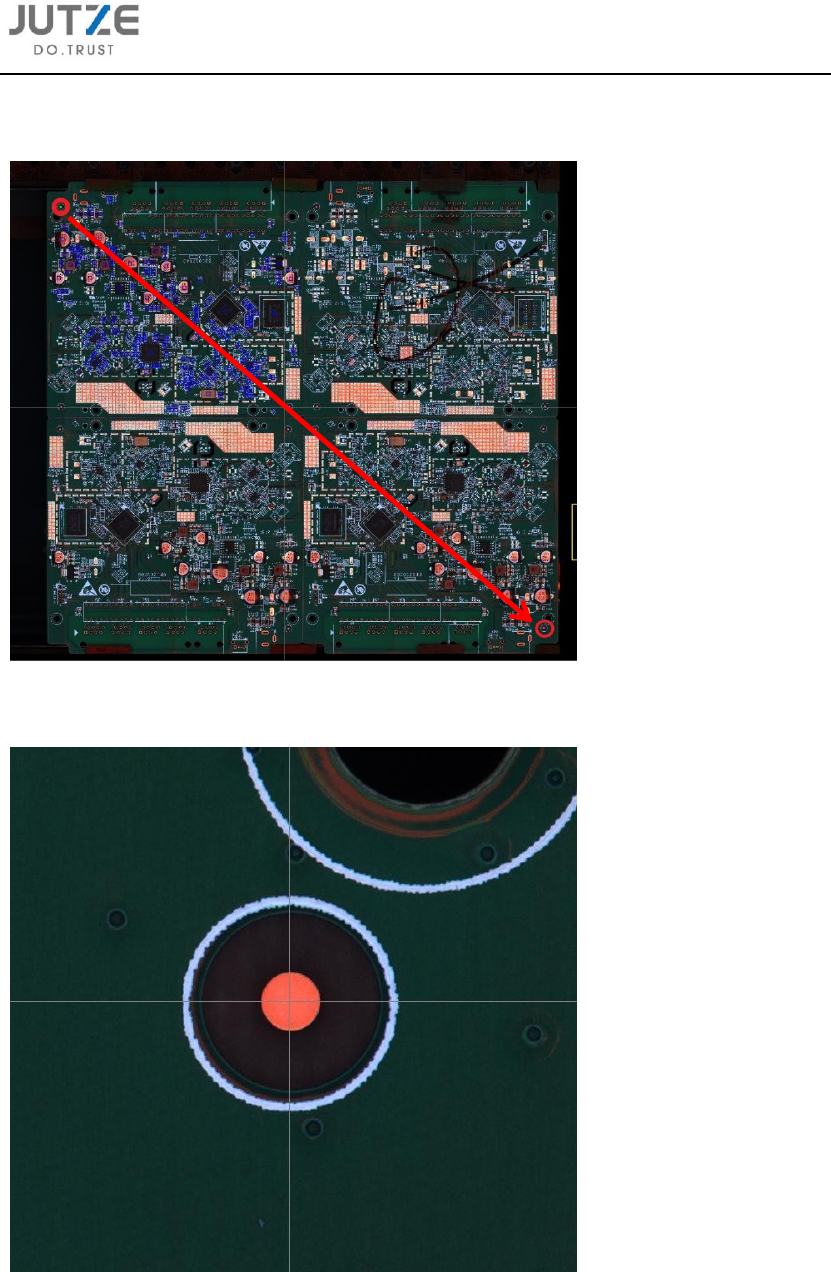

6.2.1 在基板上第一个 Mark 的对角位置选取第二个 Mark；
6.2.2 对准 Mark 中心点击鼠标左键，使灰色十字中心对准 Mark 中心；
第六章 基准标记点的制作 V 7.0.4584.0-2
www.jutze.com.cn 44
/
136

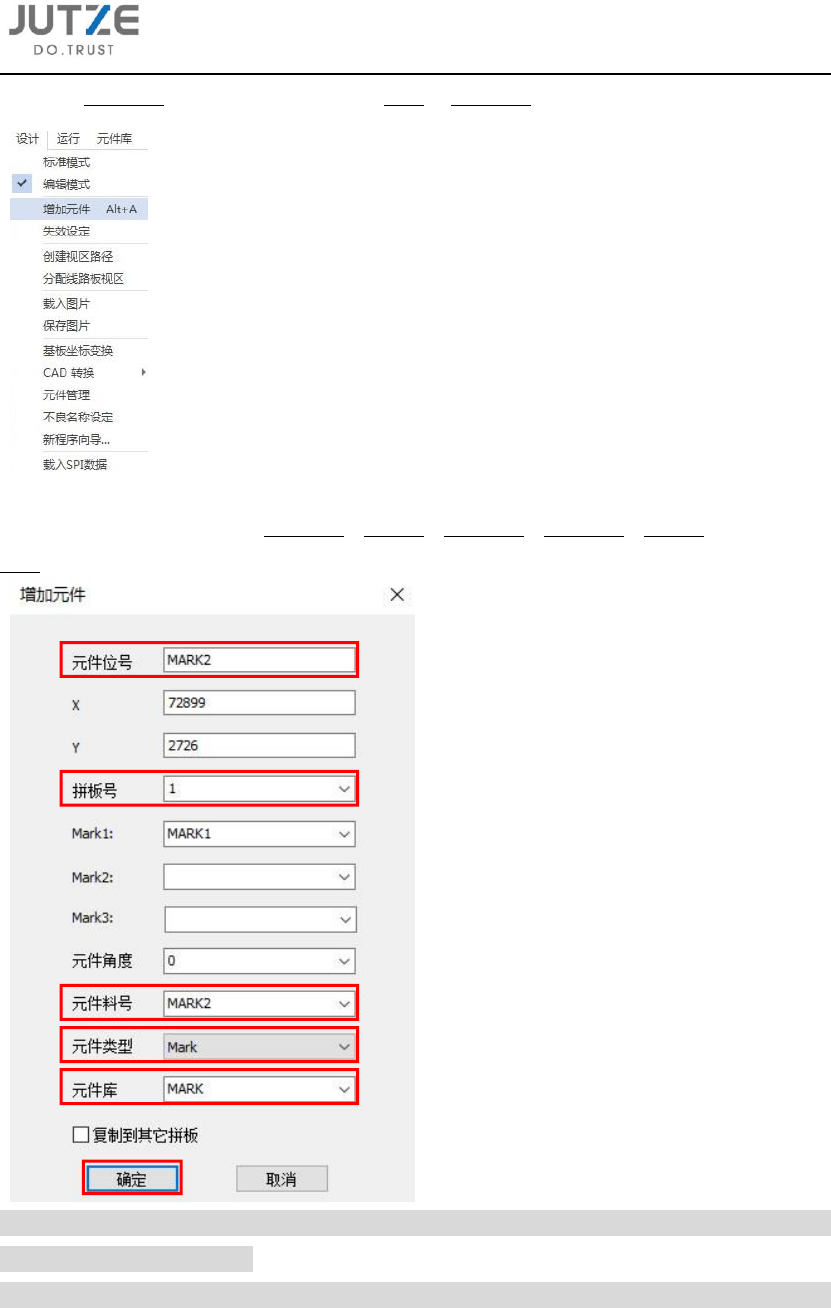

6.2.3 在编辑模式下通过主界面菜单指令栏设计 - 增加元件；
6.2.4 在增加元件界面，设定元件位号、拼板号、元件料号、元件类型、元件库等信息，点击
确定进入元件编辑界面；
注意：以上图示中显示的信息是按通常习惯填写，但其中“元件位号”和“元件类型”必须填写
为“
MARK2
”和“
Mark
”。
如果选用的两个
Mark
相互间有差异，则第二个
Mark
需设定不同的“元件料号”和“元件库”。
