第三章 软件主界面和基本操作指令介绍 V 7.0.4584.0-2
www.jutze.com.cn 23
/
136
K. 选中某一元件后，鼠标光标移至框体周围黄点处，出现两个方向相反的箭头（如下图红圈
处）后，按住鼠标左键往内/往外拖动：缩小/放大元件本体框。
注意：元件本体框与元件库关联，所以所有使用该元件库的元件的本体框会同时相应的缩小
/
放大。
3.2.4 菜单指令栏快捷按钮
1 2 3 4 5 6 7 8 9 10 11
按钮 1：新建，功能同本章 3.2.1 - A 节中表述；
按钮 2：打开文件，功能同本章 3.2.1 - A 节中表述；
按钮 3：保存文件，功能同本章 3.2.1 - A 节中表述；
按钮 4：放大，功能同本章 3.2.1 - C 节中表述；
按钮 5：缩小，功能同本章 3.2.1 - C 节中表述；
按钮 6：缩放至最适合屏幕，功能同本章 3.2.1 - C 节中表述；
按钮 7：选项，功能同本章 3.2.1 - G 节中表述；
按钮 8：测量工具，功能同本章 3.2.1 - G 节中表述；
按钮 9：显示全板 3D，显示全板 3D 图像；
按钮 10：在线调试，打开/关闭在线调试模式（此按钮与菜单指
令栏快捷按钮 - 系统 - 在线调试勾选项同功能，如右图）；
按钮 11：整板缩略图，点击可显示整板缩略图。
第四章 元件编辑界面和基本操作指令介绍 V 7.0.4584.0-2
www.jutze.com.cn 24
/
136
第四章 元件编辑界面和基本操作指令介绍
4.1 元件编辑界面

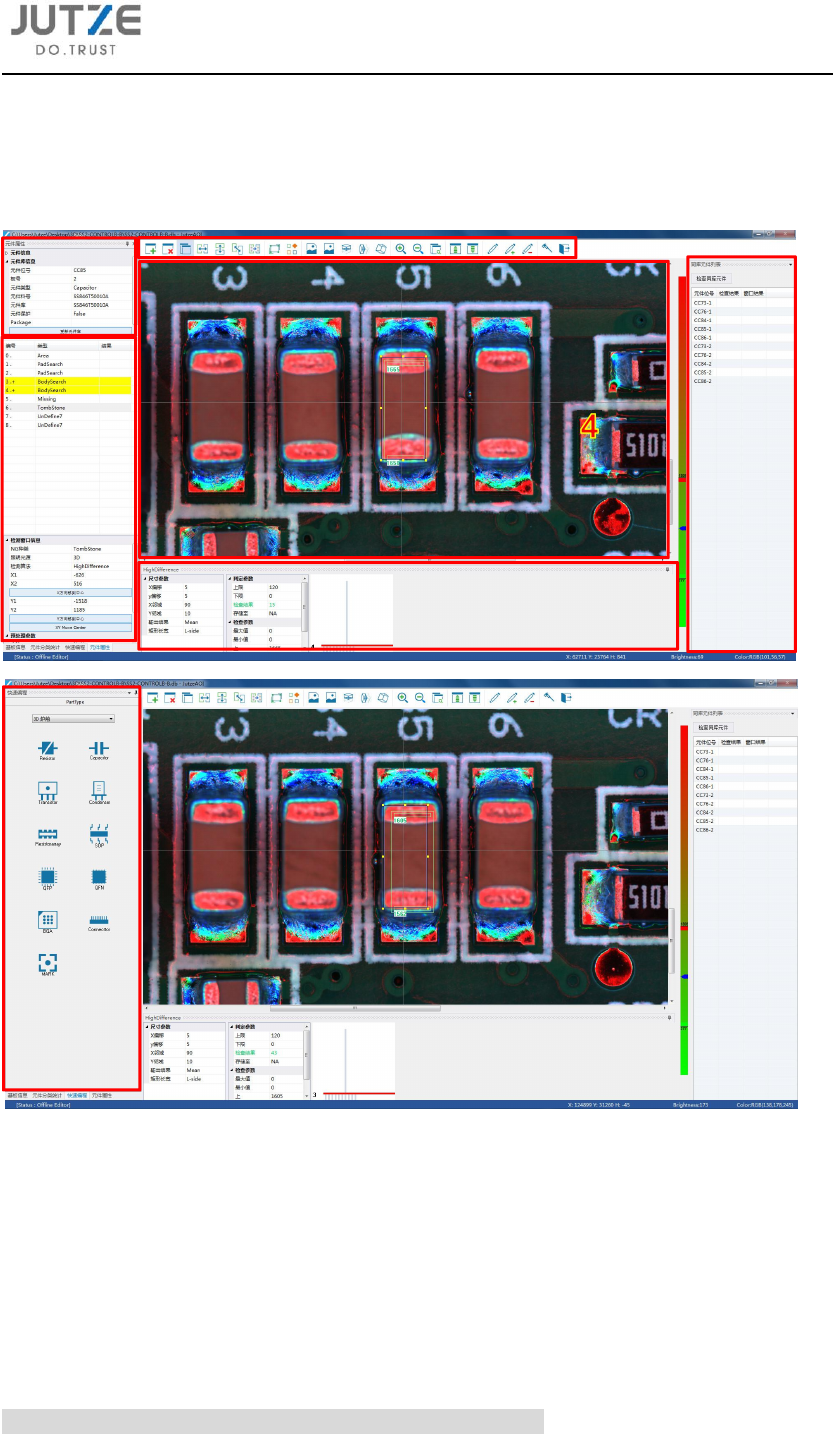

4.1.1 元件编辑界面图示
1
3
2
5
6
7
4.1.2 元件编辑界面说明
区域 1：元件属性栏，包括元件以及元件库的相关信息；
区域 2：快捷菜单栏，包括元件相关快捷编辑指令；
区域 3：检测窗口信息栏，包括检测项目和算法以及检测窗口的大小等相关内容；
区域 4：元件图像信息栏，显示当前编辑元件所在的 FOV 的图像；
区域 5：检测算法参数设定栏，显示当前检测项目所用的算法等设定；
区域 6：同库元件列表栏，显示同当前编辑元件共用一个元件库的元件列表；
区域 7：快速编程栏，关于快捷编程的操作请参见第九章。
注意：区域
1
和区域
7
可通过点击栏位底部的标签相互切换。
第四章 元件编辑界面和基本操作指令介绍 V 7.0.4584.0-2
www.jutze.com.cn 25
/
136
4.2 基本操作指令
4.2.1 元件属性栏介绍
A. 元件信息：指当前编辑的元件信息界面。
当前面：指当前编辑的元件所在 PCB 板的面（AB 面即正
反面之分）；
X：当前编辑元件位置所处的 X 轴坐标系；
Y：当前编辑元件位置所处的 Y 轴坐标系；
Z：当前编辑元件位置所处的 Z 轴坐标系；
Angle：当前编辑元件位置所处的角度；
PX1：指 CAD 窗口 X 轴方向的负长度；
PY1：指 CAD 窗口 Y 轴方向的负长度；
PX2：指 CAD 窗口 X 轴方向的正长度；
PY2：指 CAD 窗口 Y 轴方向的正长度；
Mark：指当前编辑元件所关联的 mark 序号；
文档输出：数字0 代表不输出文件，数字 1 代表输出文件；
关键元件：数字0 代表非关键元件，数字 1 代表关键元件；
导入元件库：将设定好的元件信息导入至元件库中；
更新库图像：将当前元件的库图像更新至元件库中。
B. 元件库信息：目前编辑的元件的相关元件库的信息。
元件位号：指当前编辑元件的位置编号；
板号：指当前编辑元件所处的拼板号；
元件类型：指当前编辑的元件种类（如电容、电阻、电感、
传感器、SOP、QFP、BGA、连接器等）；
元件料号：指当前编辑元件的料号；
元件库：为当前编辑元件所设定的一个库名；
元件保护：指当前元件的参数设定是否关联到元件库
（False/True----即关闭/开启）；
Package：显示封装类型信息；
更新元件库：把当前元件的参数设定等更新到所属元件库。
