第八章 IC 类元件通用资料库的编写 V 7.0.4584.0-2
www.jutze.com.cn 63
/
136
8.3 本体不良
8.3.1 点击快捷菜单栏上新建一个检测窗口，使左侧检测窗口信息栏中增加一行检测项；
8.3.2 设定 NG 种类、照明光源和检测算法；
第八章 IC 类元件通用资料库的编写 V 7.0.4584.0-2
www.jutze.com.cn 64
/
136

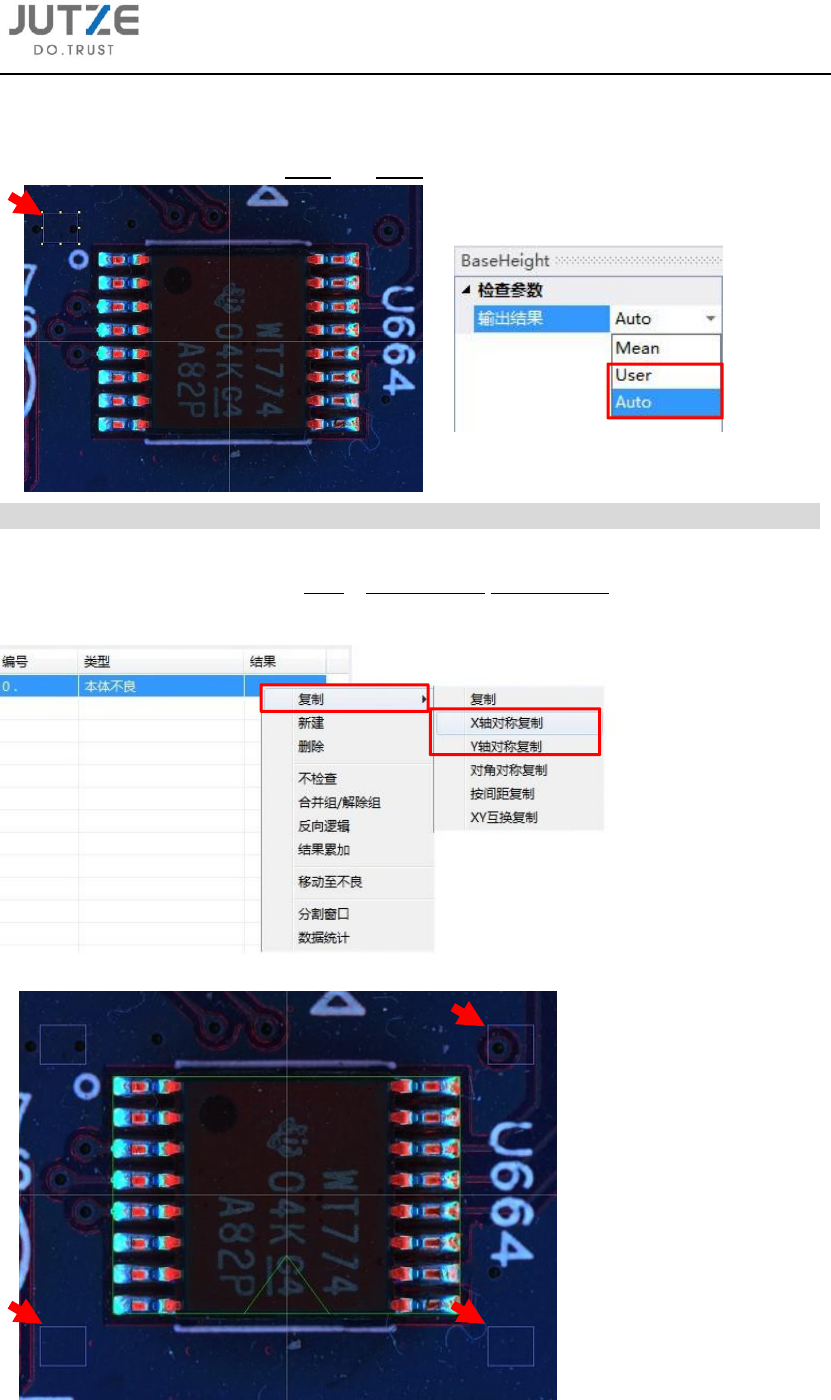

8.3.3 调整检测窗口大小和位置，并设置参数
本体不良检测窗口的大小应调整为一个近似正方形，并放置于元件四周基板上一角。
参数设置：在输出结果中，选择 Auto 或者 User 默认参数。
注意：检测窗口放置的区域应尽量避免出现基板边缘、孔洞、元件等影响计算基准面的因素。
8.3.4 鼠标右键检测窗口项，使用复制 - X 轴对称复制/Y 轴对称复制，将当前检测窗口复制到
元件四周基板上另外三个角。
第八章 IC 类元件通用资料库的编写 V 7.0.4584.0-2
www.jutze.com.cn 65
/
136
8.4 焊盘不良 1
8.4.1 点击新建一个检测窗口（同 8.3.1 中操作），并设定 NG 种类、照明光源和检测算法；
8.4.2 调整检测窗口大小
焊盘不良 1 的检测窗口的大小应确保大于两端焊盘的总长；
8.4.3 调整亮度和颜色的参数，并设定带宽百分比
亮度和颜色的参数设定以能标示出焊盘（焊锡）区域为佳；
8.4.4 设定输出向量。
