第八章 IC 类元件通用资料库的编写 V 7.0.4584.0-2
www.jutze.com.cn 73
/
136

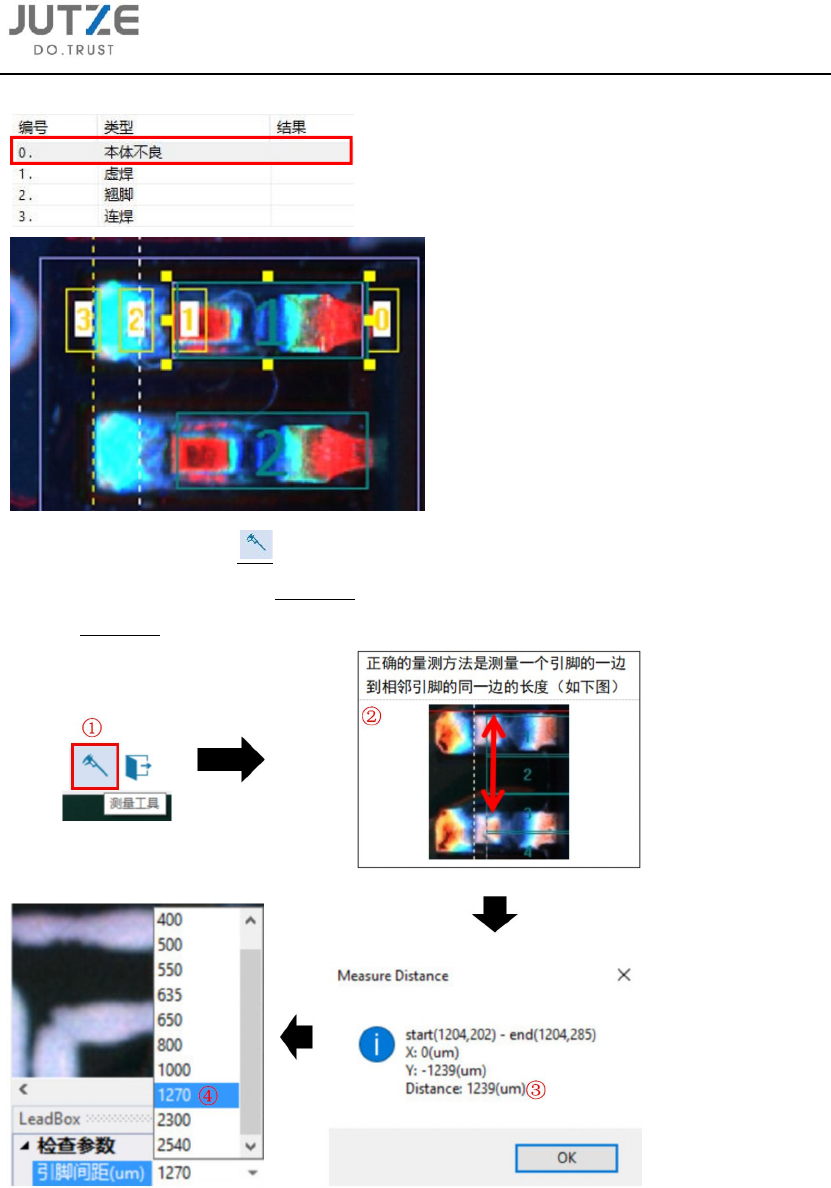

8.10.2.2 选中子栏目中第一项类型“本体不良”，然后调整窗口大小，绘制出单个引脚的规格；
8.10.2.3 使用快捷菜单栏 （①，测量工具）选项量测引脚间距（②）
所得长度（③）在主算法中选择引脚间距，引脚间距是有固定规格的，手动测量只能得到一个近
似值，在引脚间距（④）选项中选取一个最接近测量数据的值即可；
第八章 IC 类元件通用资料库的编写 V 7.0.4584.0-2
www.jutze.com.cn 74
/
136

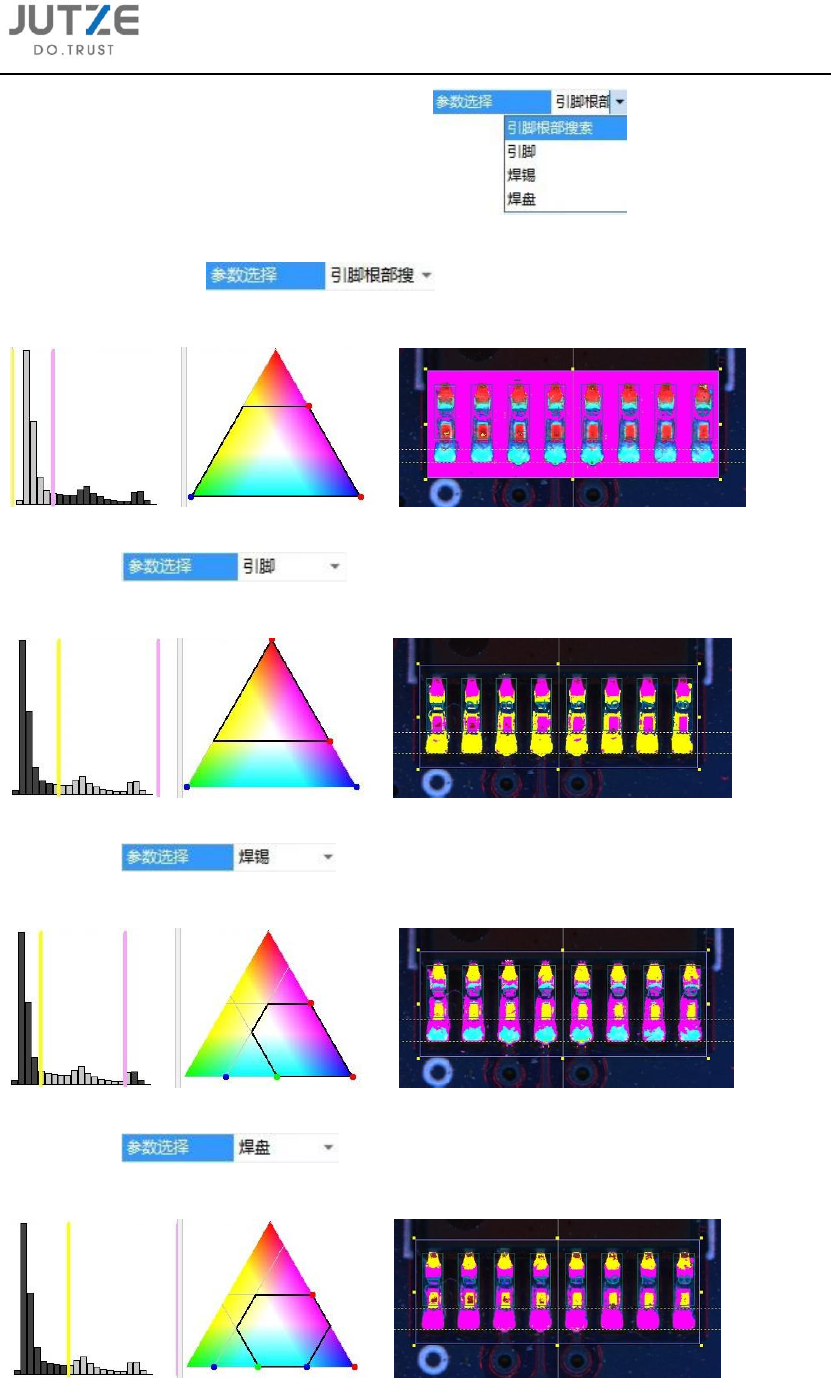

8.10.2.4 根据不同“参数选择”搜索相应区域
A, 引脚根部搜索
通过亮度和颜色的设定标示出引脚根部（本体）部分
B, 引脚
通过亮度和颜色的设定标示出引脚部分
C, 焊锡
通过亮度和颜色的设定标示出焊锡部分
D, 焊盘
通过亮度和颜色的设定标示出焊盘部分
第八章 IC 类元件通用资料库的编写 V 7.0.4584.0-2
www.jutze.com.cn 75
/
136

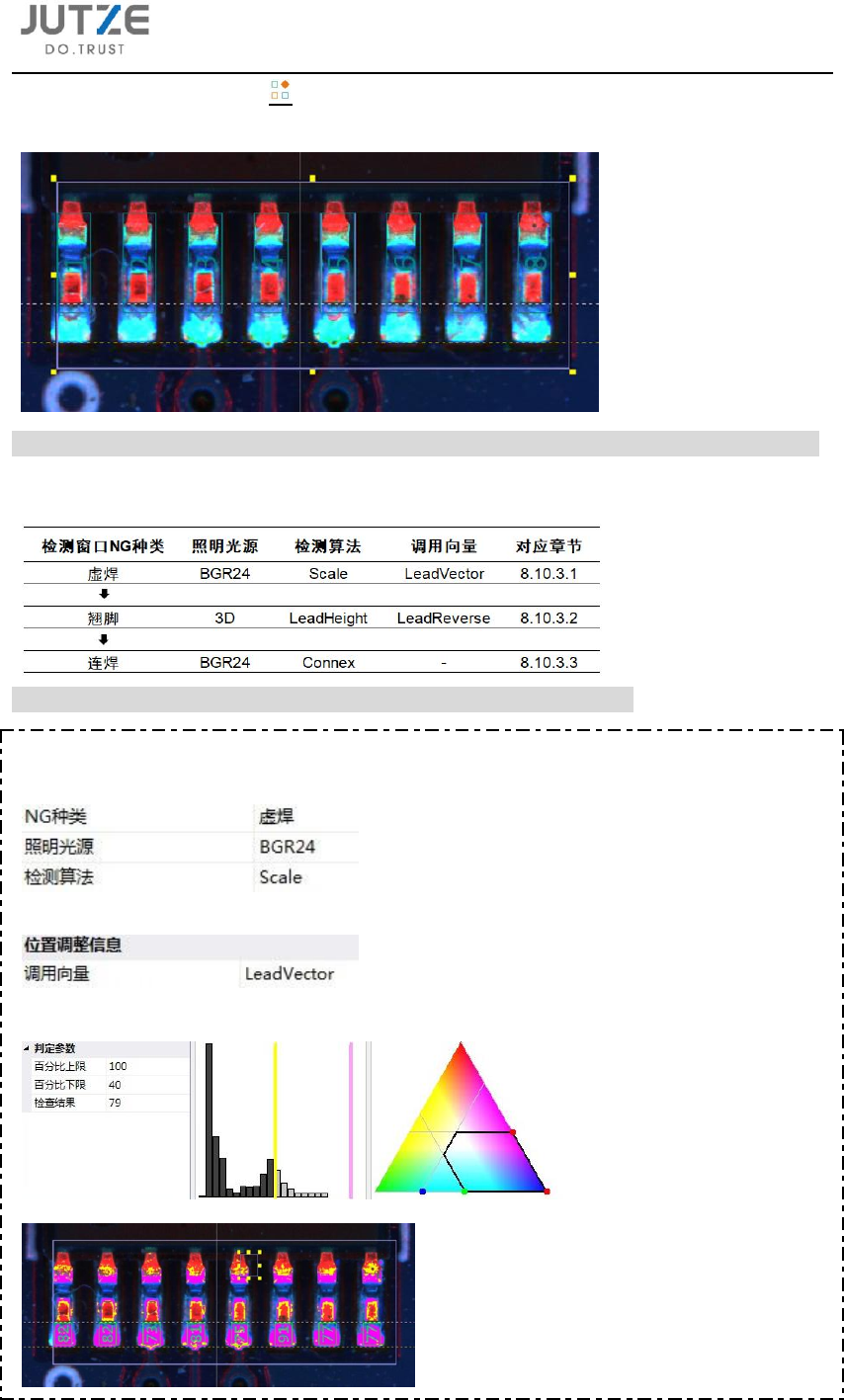

8.10.2.5 点击快捷菜单栏上 （显示符合条件的像素），关闭像素的显示。确认每个引脚窗
口正好对应到 IC 上每个引脚，同时确认黄色虚线位于焊盘顶端，白色虚线位于引脚顶端。
注意：如发现窗口或虚线无法如上图要求匹配，请重新执行
8.10.2.1 ~ 8.10.2.4
的设置步骤。
8.10.3 设置引脚缺陷检测窗口
注意：表格中的检测窗口位置均不得超过
LeadBox
算法的主检测窗口。
8.10.3.1 虚焊
A 选择子栏目中项，设定 NG 种类、照明光源和检测算法
B 设定调用向量
C 调整亮度和颜色的参数，并设定上下限阈值，亮度和颜色的设定以能标示出焊锡部分为佳
