12.3 自动计算拼板间距方式
12.3.1 点击菜单指令栏设计 - 基板坐标变换，在主界面右侧出现基板坐标变换界面；
12.3.2 在拼板复制功能区域，勾选使用参考点自动计算间距；
12.3.3 选择源拼板上特征明显的标识点，随后点击“源基板参考点”后的创建参考点，进入元
件编辑界面；
第十二章 拼板复制功能 V 7.0.4584.0-2
www.jutze.com.cn 113
/
136
12.3.4 在元件编辑界面使用适合的算法将标识点识别并定位，更新元件库后退出元件编辑界
面，源基板参考点设置完成；
第十二章 拼板复制功能 V 7.0.4584.0-2
www.jutze.com.cn 114
/
136

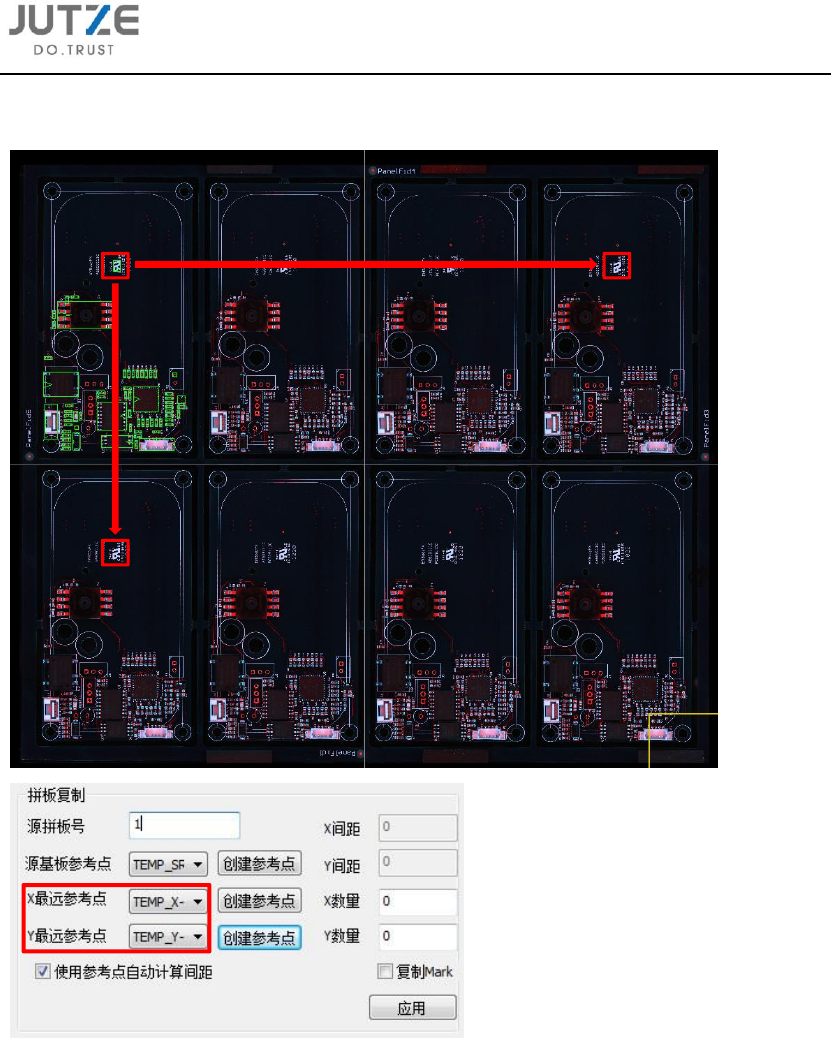

12.3.5 参照源基板参考点的设置方式，在整板上源基板参考点的水平和垂直方向最远拼板的相
同标识点，创建 X 和 Y 方向最远参考点；
