6.1.3 在增加元件界面，设定元件位号、拼板号、元件料号、元件类型、元件库等信息，点击
确定进入元件编辑界面；
注意：以上图示中显示的信息是按通常习惯填写，但其中“元件位号”和“元件类型”必须填写
为“
MARK1
”和“
Mark
”。
第六章 基准标记点的制作 V 7.0.4584.0-2
www.jutze.com.cn 39
/
136
6.1.4 点击快捷菜单栏上新建一个检测窗口，使左侧检测窗口信息栏中增加一行检测项；
6.1.5 设定 NG 种类、照明光源和检测算法；
第六章 基准标记点的制作 V 7.0.4584.0-2
www.jutze.com.cn 40
/
136

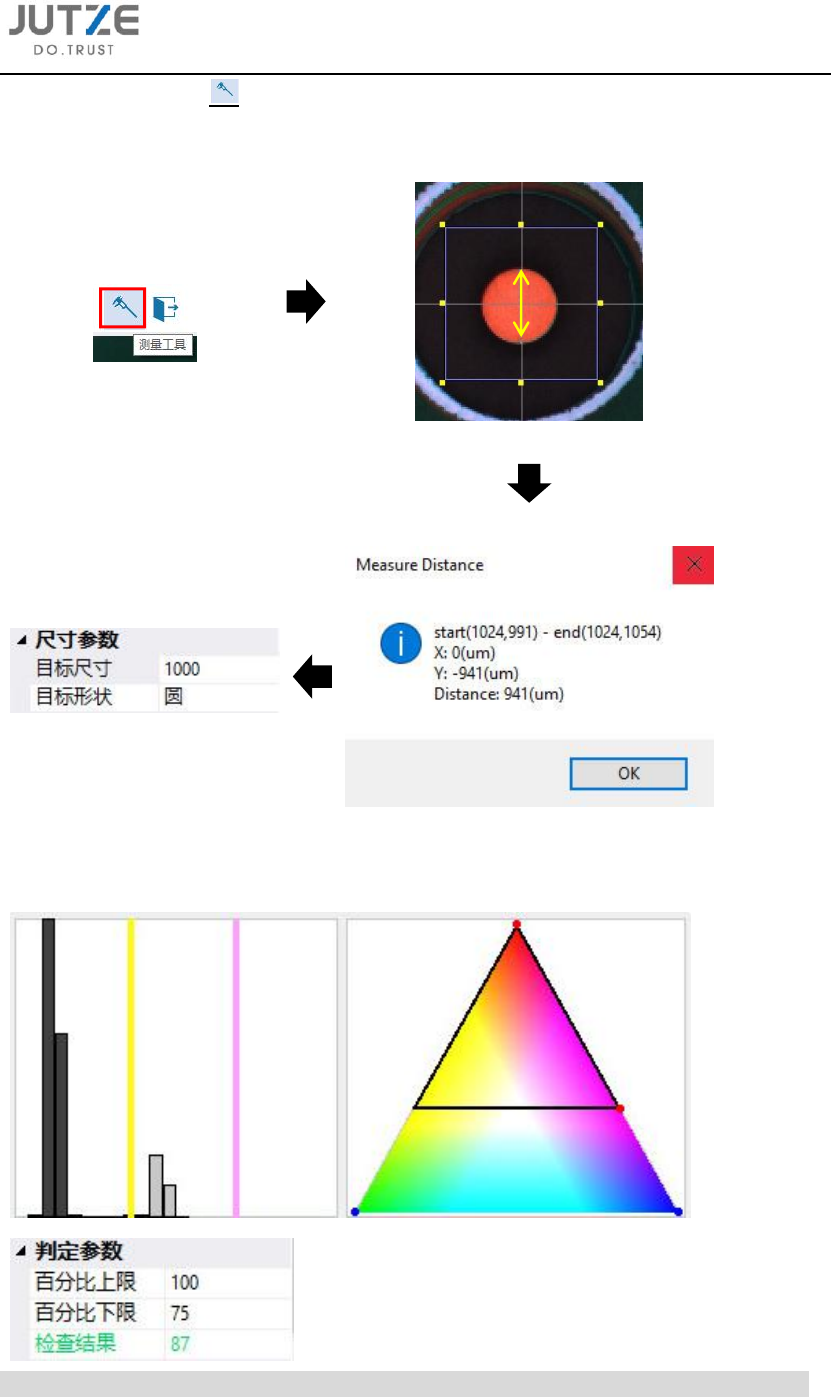

6.1.6 使用快捷菜单栏 （①，测量工具）选项量测 Mark 直径（②），手动测量只能得到一
个近似值，所得长度（③）按 Mark 标准长度填入尺寸参数中（④），同时在尺寸参数中设定
Mark 形状（⑤）；
④
⑤
③
②
①
6.1.7 调整亮度和颜色的参数，亮度和颜色的参数设定以能标示出 Mark 区域为佳，并设定上下
限阈值；
注意：作为整个基板的位置参照点，
Mark
的上下限阈值设定的参数较之普通元件更为严格。
