第十章 主要 算法逻辑解释 V 7.0.4584.0-2 www .jutze. com.cn 95 / 136 图解二 ： 橙色尖括号 总长度：符合 亮度和颜色的 焊盘末端长度之和 绿色箭头总 长度：搜索 窗口的长度 “ 19 ”：上 述两个值的百分比 ，即按“焊盘 ”参数选择进 行检查的“焊盘 末端 % ”值。 图解三 ： 红框中白色 虚线：引脚顶 端定位线 绿框中黄色 虚线：焊盘末 端定位线
第十章 主要算法逻辑解释 V 7.0.4584.0-2
www.jutze.com.cn 94
/
136
焊盘末端结果：
根据焊盘末端设定参数，计算出最接近设定的百分比的值定位焊盘末端
（黄色虚线：详见图解三绿框处）
检查结果：
统计所有检测窗口结果均符合上限和下限之间，显示不良数目：0，判定
结果为 OK。反之，则按实际不良窗口进行统计数目，判定结果为 NG。
注意：
LeadBox
主检测窗口只用于定位引脚和焊盘，实际检测缺陷由子检测窗口执行。
10.11.5 参数复制
不含子元件的元件库，可使用当前元件对 LeadBox 算法中的检测窗口进行复制
包含子元件的元件库，可使用当前元件+子元件对 LeadBox 算法中的检测窗口进行复制
10.11.6 Skip 设置
点击引脚检查，在弹窗中去除勾选，可 skip（跳过）所去除勾选的引脚的检查项
图解一：
黄色箭头总长度：符合亮度和颜色的引脚根部长度之和
绿色箭头总长度：搜索窗口的长度
“71”：上述两个值的百分比，即按“引脚根部搜索”参数选择进行检查的“引脚根部%”值。
第十章 主要算法逻辑解释 V 7.0.4584.0-2
www.jutze.com.cn 95
/
136
图解二：
橙色尖括号总长度：符合亮度和颜色的焊盘末端长度之和
绿色箭头总长度：搜索窗口的长度
“19”：上述两个值的百分比，即按“焊盘”参数选择进行检查的“焊盘末端%”值。
图解三：
红框中白色虚线：引脚顶端定位线
绿框中黄色虚线：焊盘末端定位线
第十章 主要算法逻辑解释 V 7.0.4584.0-2
www.jutze.com.cn 96
/
136

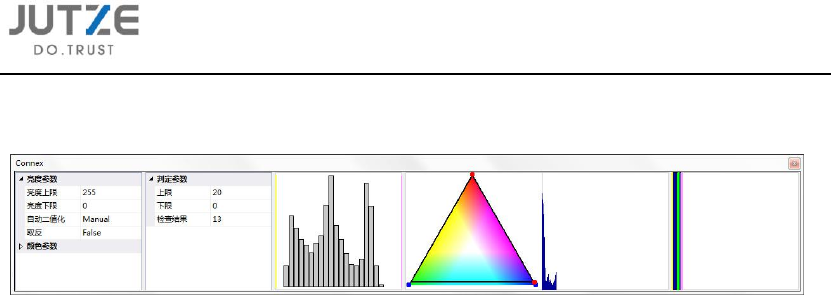

10.12 Connex
【照明光源：BGR24】
10.12.1 亮度参数（可使用鼠标通过直方图来设定）
亮度上限：设定最高亮度值（0~255）
亮度下限：设定最低亮度值（0~255）
自动二值化
Manual：
手动设定亮度/颜色参数
Auto：
自动调用亮度/颜色参数
10.12.2 颜色参数（可使用鼠标通过色彩图来设定）
红色上限：设定红色最大值（0~173）
红色下限：设定红色最小值（0~173）
绿色上限：设定绿色最大值（0~173）
绿色下限：设定绿色最小值（0~173）
蓝色上限：设定蓝色最大值（0~173）
蓝色下限：设定蓝色最小值（0~173）
10.12.3 判定参数
上限：设定检测窗口内亮度连通最大差值的上限（0~255）
下限：设定检测窗口内亮度连通最大差值的下限（0~255）
10.12.4 计算方法
计算检测窗口中符合亮度和颜色参数设定区域的穿越检测窗口长边的亮度连通最大差值，结果符
合上限和下限之间，判定结果为 OK。反之，判定结果为 NG。
