第六章 基准 标记点的制作 V 7.0.4584.0-2 www .jutze. com.cn 38 / 136 6.1.3 在增加 元件界面，设定 元件位号、拼板 号、元件 料号、元件类型 、元件库等信 息，点击 确定进入 元件编辑界面 ； 注意： 以上 图示中显示的 信息是按通 常习惯填写 ， 但其中 “元件位号 ” 和 “元件类型” 必须填写 为“ MARK1 ”和“ Mark ”。
第六章 基准标记点的制作 V 7.0.4584.0-2
www.jutze.com.cn 37
/
136
第六章 基准标记点的制作
基准标记点（以下按惯例简称为 Mark）是待测基板与检测程序实现实际位置吻合的参照点。
对于一个检测程序来说，至少需要两个 Mark，通常选择对角位置，即在两个相反的角落。同时，
软件系统也支持第三个 Mark 的制作和关联。Mark 选取位置如下图：
本章描述制作 Mark 的通用资料库，所介绍的资料库中检测窗口的数量、类型、算法和参数设定
均为一般常用的模式。
6.1 第一个 Mark 的制作
6.1.1 选取基板上四周某一角的 Mark，对准 Mark 中心点击鼠标左键，使灰色十字中心对准 Mark
中心；
6.1.2 在编辑模式下通过主界面菜单指令栏设计 - 增加元件；
第六章 基准标记点的制作 V 7.0.4584.0-2
www.jutze.com.cn 38
/
136
6.1.3 在增加元件界面，设定元件位号、拼板号、元件料号、元件类型、元件库等信息，点击
确定进入元件编辑界面；
注意：以上图示中显示的信息是按通常习惯填写，但其中“元件位号”和“元件类型”必须填写
为“
MARK1
”和“
Mark
”。
第六章 基准标记点的制作 V 7.0.4584.0-2
www.jutze.com.cn 39
/
136

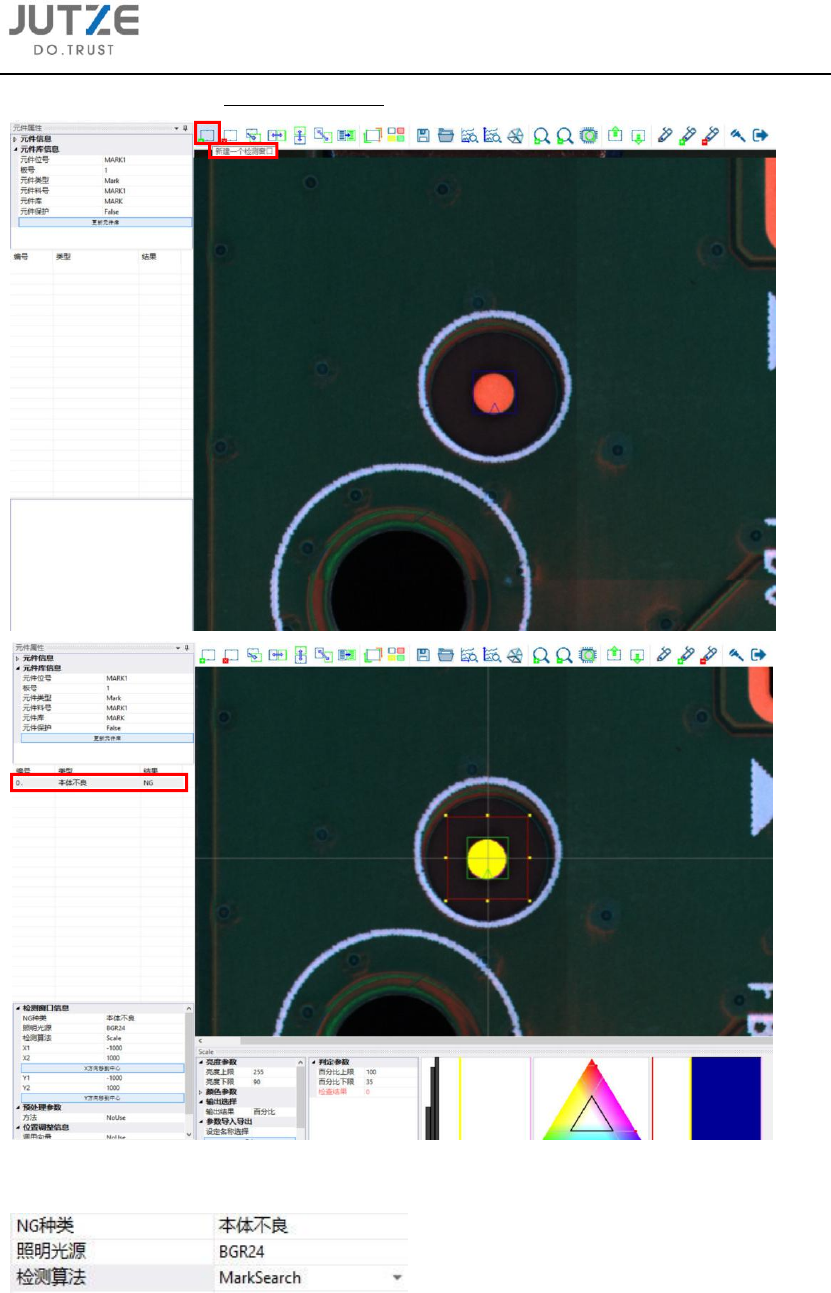

6.1.4 点击快捷菜单栏上新建一个检测窗口，使左侧检测窗口信息栏中增加一行检测项；
6.1.5 设定 NG 种类、照明光源和检测算法；
