Rev1.00
动作说明书
3-47

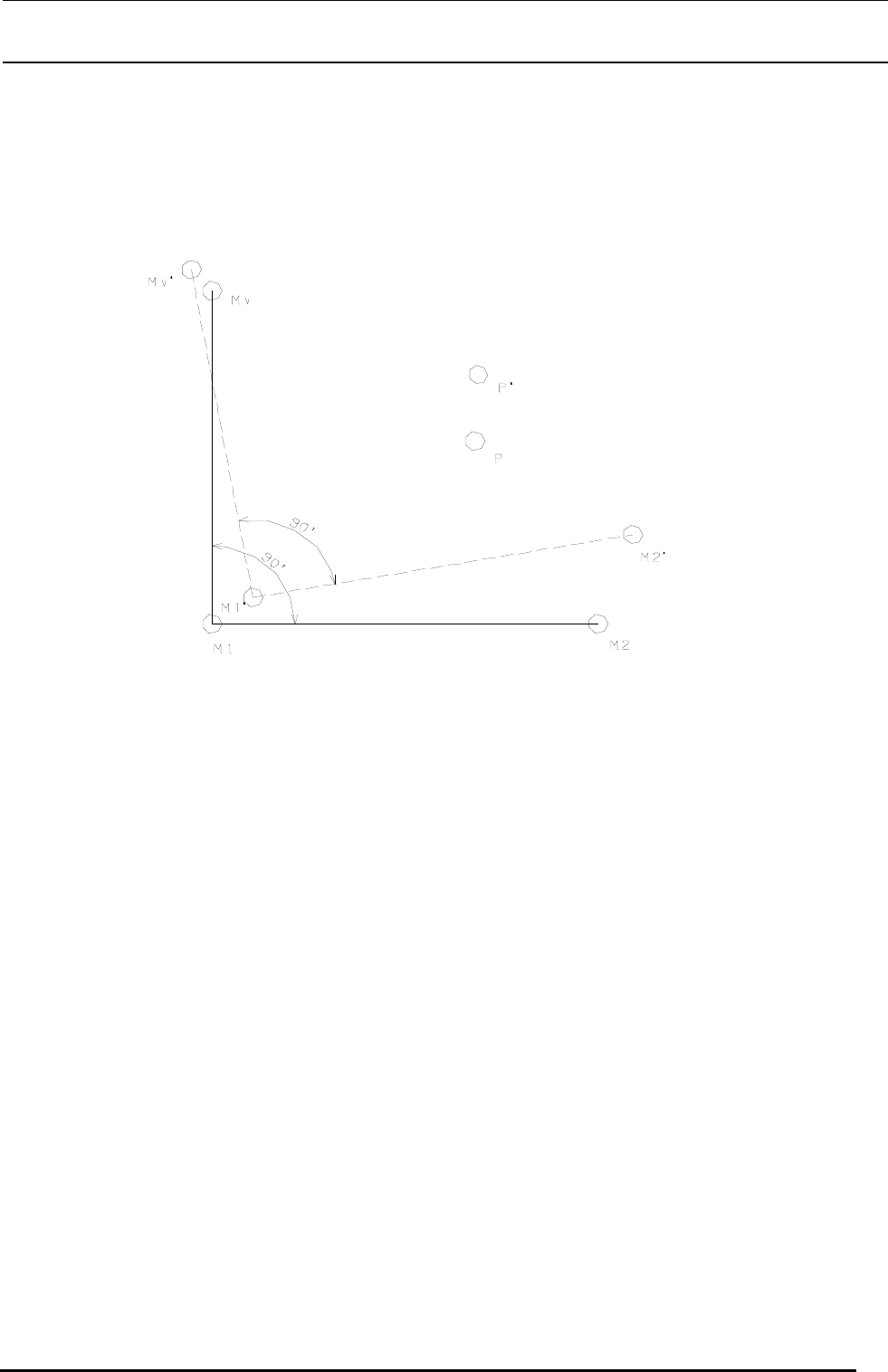

２点的ＢＯＣ标记时（与区域指定标记相同）
如上图所示，２点的ＢＯＣ标记的理论坐标为Ｍ１、Ｍ２，各标记检测的坐标为Ｍ１’、Ｍ２’。
此时，把Ｍ１点设为中心，把Ｍ２点转动９０°后的坐标作为Ｍｖ，在Ｍ１’点为中心，把Ｍ２点转动９０°
后的坐标作为Ｍｖ’。把Ｍｖ、Ｍｖ’分别作为设想的第 3 点的ＢＯＣ标记的理论坐标、物理坐标，与Ｍ１，Ｍ２，
Ｍ１’、Ｍ２’一起把第 3 点作为ＢＯＣ标记时同样，用Ｐ点的坐标计算出Ｐ’点坐标，进行坐标修正。
图３－１１－４
Rev1.00
动作说明书
3-48
3-11-4 OCC（Offset Correction Camera）的说明
3-11-4-1 OCC配件的构成
3-11-4-2 照明种类
照明种类 颜色 功能 特点
垂直照明 红 照射基板标记周围
角度照明 红 照射基板标记中央
朝上方的 LED 照射光用棱镜管反射，对光轴
取一定的角度，使挠性基板上的标记对比度
变得良好。
镜头组件
照明组件
XM 底座 A (B)
①带垫片内六角螺钉
（×2）
②带垫片内六角螺钉
（×3）
Rev1.00
动作说明书
3-49
3-11-4-3 照明图案
亮灯照明 对象基板
垂直 + 角度 硬基板
角度 挠性基板
3-11-4-4 电流调整值
标准值 偏差值
调整范围
(标准值＋偏差值)
照明种类
最大值
TAP
(调整量)
最大值
TAP
(调整量)
最小值 最大值
垂直照明
90 0.35 30 0.12 0 120
角度照明
345 1.35 115 0.45 0 460
3-12 坏标记检测
3-12-1 坏标记检测
坏标记检测按照以下得顺序进行。
① 把Ｘ－Ｙ轴移动到坏标记检测坐标。此时，开始移动之后，同时坏标记传感器的 LED 亮灯。
② Ｘ－Ｙ轴检测结束之后，读取坏标记传感器的状态，实行电路或记录跳过之后，坏标记传感器的 LED
灭灯。
③ 从电路号码 1 到最后电路反复①～②。
另外，检测坏标记的电路顺序，与各电路的ＢＯＣ标记相同，非矩阵基板的电路号码，用基板输入电路
输入位置的号码为顺序，矩阵基板的电路号码，为 X 轴的机械园地按电路 X 坐标的增加方向向 Y 轴元点
坐标增加的方向反复进行。(参照下图)
图３－１２－１
