Rev1.00 动作说明书 3-49 3-11-4-3 照明图案 亮灯照明 对象基板 垂直 + 角度 硬基板 角度 挠性基板 3-11-4-4 电流调整值 标准值 偏差值 调整范围 (标准值＋偏差值) 照明种类 最大值 T A P (调整量 ) 最大值 TAP (调整量) 最小值 最大值 垂直照明 90 0.35 30 0.12 0 120 角度照明 345 1.35 115 0.45 0 460 3-12 坏标记检测 3-12-1 坏…
Rev1.00
动作说明书
3-48
3-11-4 OCC（Offset Correction Camera）的说明

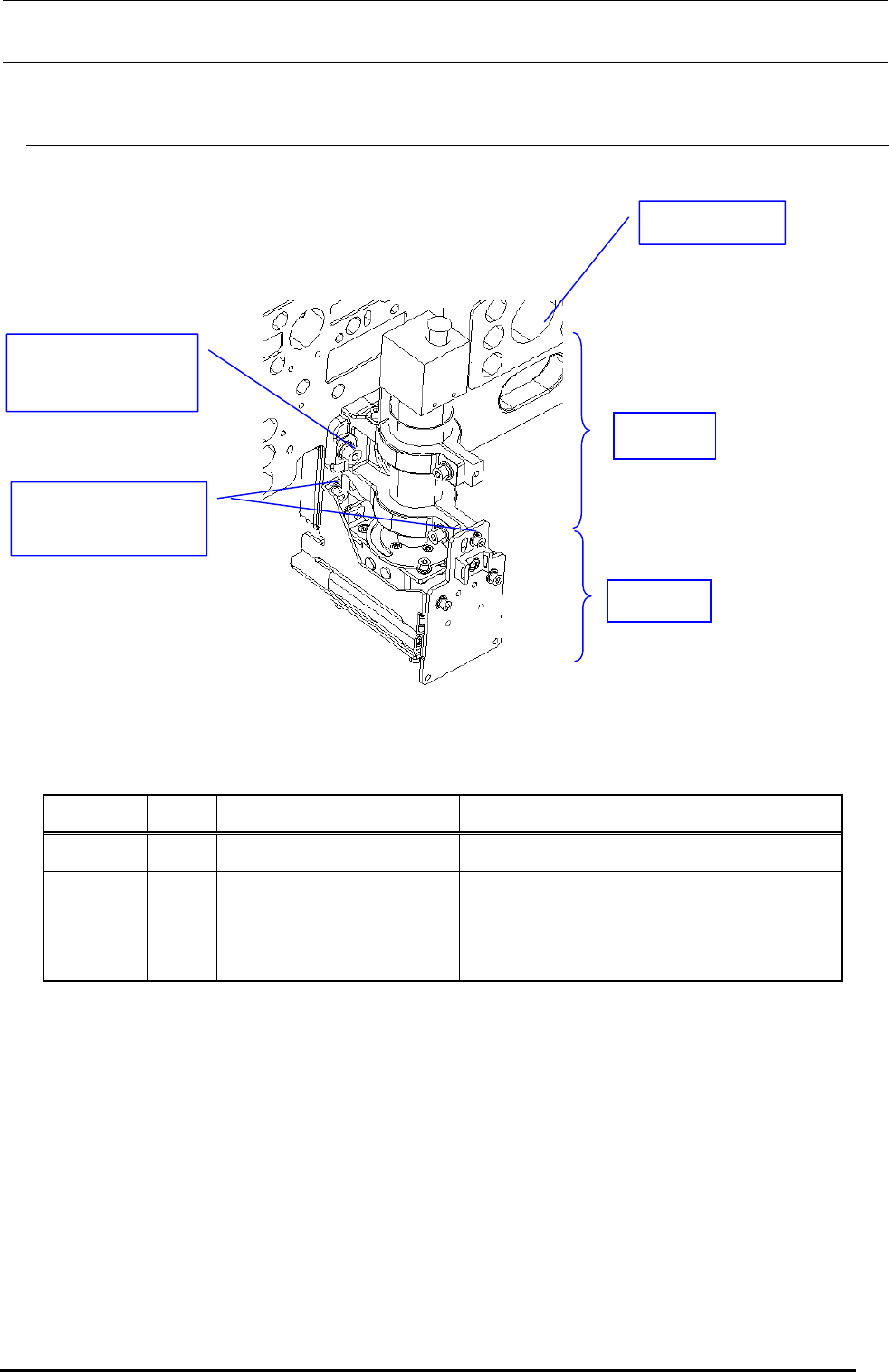

3-11-4-1 OCC配件的构成
3-11-4-2 照明种类
照明种类 颜色 功能 特点
垂直照明 红 照射基板标记周围
角度照明 红 照射基板标记中央
朝上方的 LED 照射光用棱镜管反射，对光轴
取一定的角度，使挠性基板上的标记对比度
变得良好。
镜头组件
照明组件
XM 底座 A (B)
①带垫片内六角螺钉
（×2）
②带垫片内六角螺钉
（×3）
Rev1.00
动作说明书
3-49

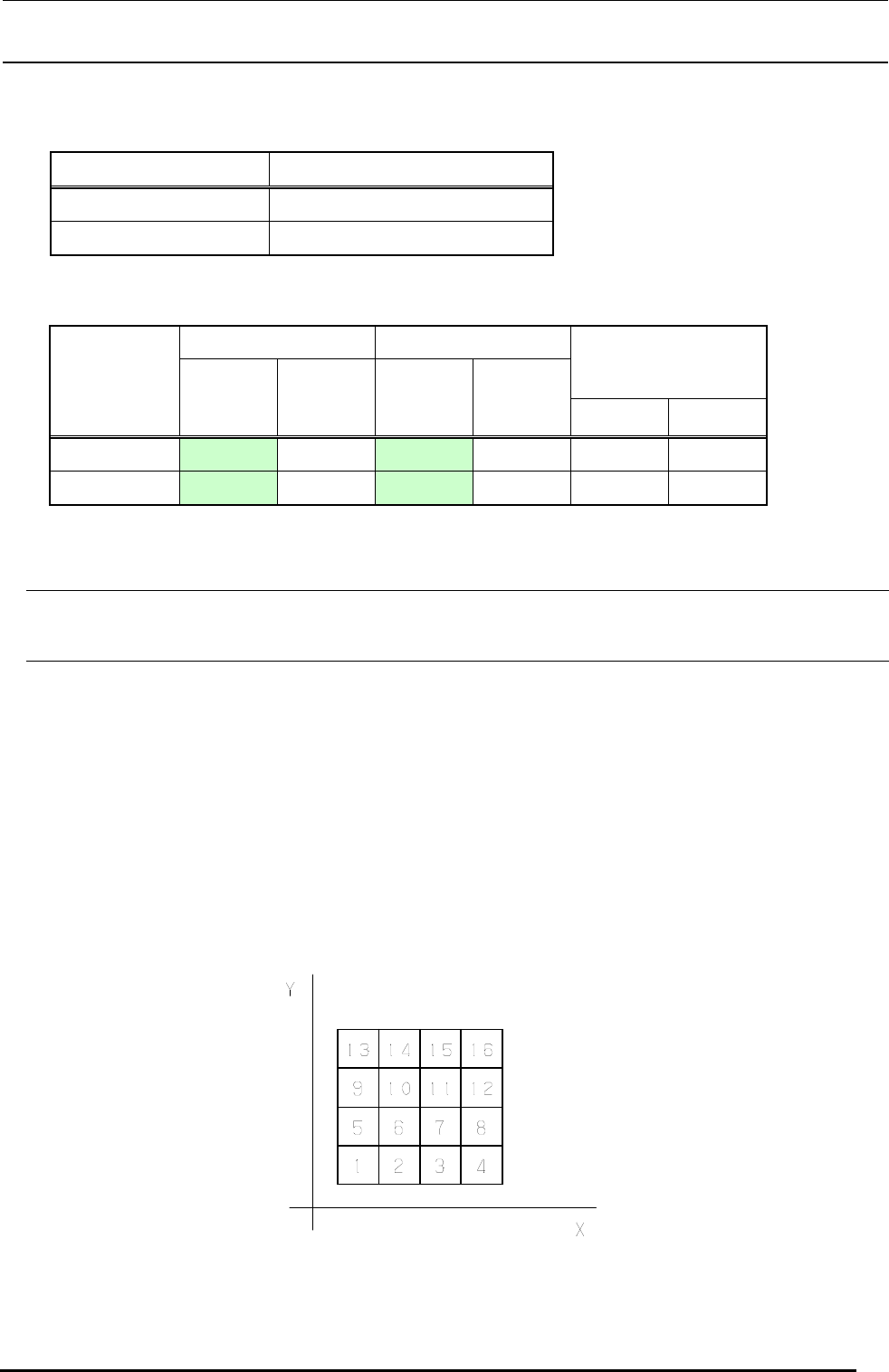

3-11-4-3 照明图案
亮灯照明 对象基板
垂直 + 角度 硬基板
角度 挠性基板
3-11-4-4 电流调整值
标准值 偏差值
调整范围
(标准值＋偏差值)
照明种类
最大值
TAP
(调整量)
最大值
TAP
(调整量)
最小值 最大值
垂直照明
90 0.35 30 0.12 0 120
角度照明
345 1.35 115 0.45 0 460
3-12 坏标记检测
3-12-1 坏标记检测
坏标记检测按照以下得顺序进行。
① 把Ｘ－Ｙ轴移动到坏标记检测坐标。此时，开始移动之后，同时坏标记传感器的 LED 亮灯。
② Ｘ－Ｙ轴检测结束之后，读取坏标记传感器的状态，实行电路或记录跳过之后，坏标记传感器的 LED
灭灯。
③ 从电路号码 1 到最后电路反复①～②。
另外，检测坏标记的电路顺序，与各电路的ＢＯＣ标记相同，非矩阵基板的电路号码，用基板输入电路
输入位置的号码为顺序，矩阵基板的电路号码，为 X 轴的机械园地按电路 X 坐标的增加方向向 Y 轴元点
坐标增加的方向反复进行。(参照下图)
图３－１２－１
Rev1.00
动作说明书
4-1
4 机器部的说明
装置的控制部中的人机部（ＭＭ）是操作机器的部分，进行生产程序的编制、生产状态的管理、与 HLC 进
行通信等。
4-1 人机部的构成
人机部安装在控制装置，被ＣＰＵ基板控制，由液晶监视器、键盘、鼠标器、HDD、RS-232C、Ethernet
构成。
<ＣＰＵ基板的规格>
CPU CeleronM/1.3GHz
Main Memory 256MB DIMM (DDR SDRAM)
FDDI/F 1ch
HDDI/F Primary2.5“IDE×1ch
､
Secondry2.5”IDE×1ch
､
键盘 鼠标器 PS/2
打印机 I/F IEEE1284 1ch
DVI 2ch
AnalogRGB 1ch
RS-232C 2ch
Ethernet 10Base-T/100Base-TX
USB USB2.0×2ch
电源 +3.3
､
+5V
4-2 人机部的功能
人机部的功能如下。
① 操作人员编制、修正生产程序的操作功能（键盘、鼠标器、ＦＤＤ）
注：START/STOP/ONLINE/CYCLE/SERVO FREE/ORIGIN 键和ＨＯＤ由人机控制部控制。
② 生产状态和演示时的显示功能（液晶监视器）
③ 生产程序、ＭＳ参数等的数据保存（HDD）
④ 与 HLC 的通信功能（Ｅｔｈｅｒｎｅｔ）
