使用手册 SIPLACE SX1/SX2 V2 和 V3 版 3 技术数据和组件 使用软件版本 SC.713.1 或更新 版本 12/2020 3.5 尺寸和重量 109 3.5.4 SIPLACE SX1/SX2 上元件料车的操纵距离 3 图 3.5 - 3 SX1/SX2 贴片机上元件料车的操纵距 离 SX1/SX2 贴片机上元件料车的 操纵半径 "R" 为： 3 3 料位 1 （外侧） 料位 2 （内侧） 操纵…
3 技术数据和组件 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
3.5 尺寸和重量 使用软件版本 SC.713.1 或更新 版本 12/2020
108
3.5.3 保护盖向上折起后的高度
3

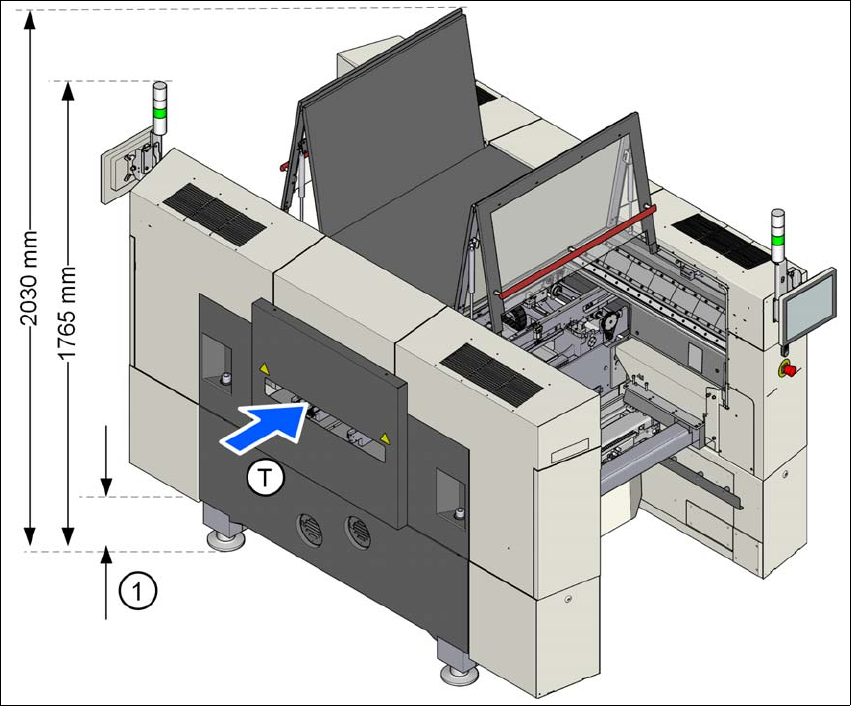

图 3.5 - 2 保护盖折起后的高度 - 尺寸单位毫米
所列尺寸为最大尺寸。PCB 传送导轨高度为 950 mm。
(1) 随着设定的 PCB 传送导轨高度不同，此高度值也会有所不同
– 对于 900 mm PCB 传送导轨高度 = 120 mm ± 15 mm
– 对于 930 mm PCB 传送导轨高度 = 150 mm ± 15 mm
– 对于 950 mm PCB 传送导轨高度 = 170 mm ± 15 mm
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 3 技术数据和组件
使用软件版本 SC.713.1 或更新 版本 12/2020 3.5 尺寸和重量
109
3.5.4 SIPLACE SX1/SX2 上元件料车的操纵距离
3

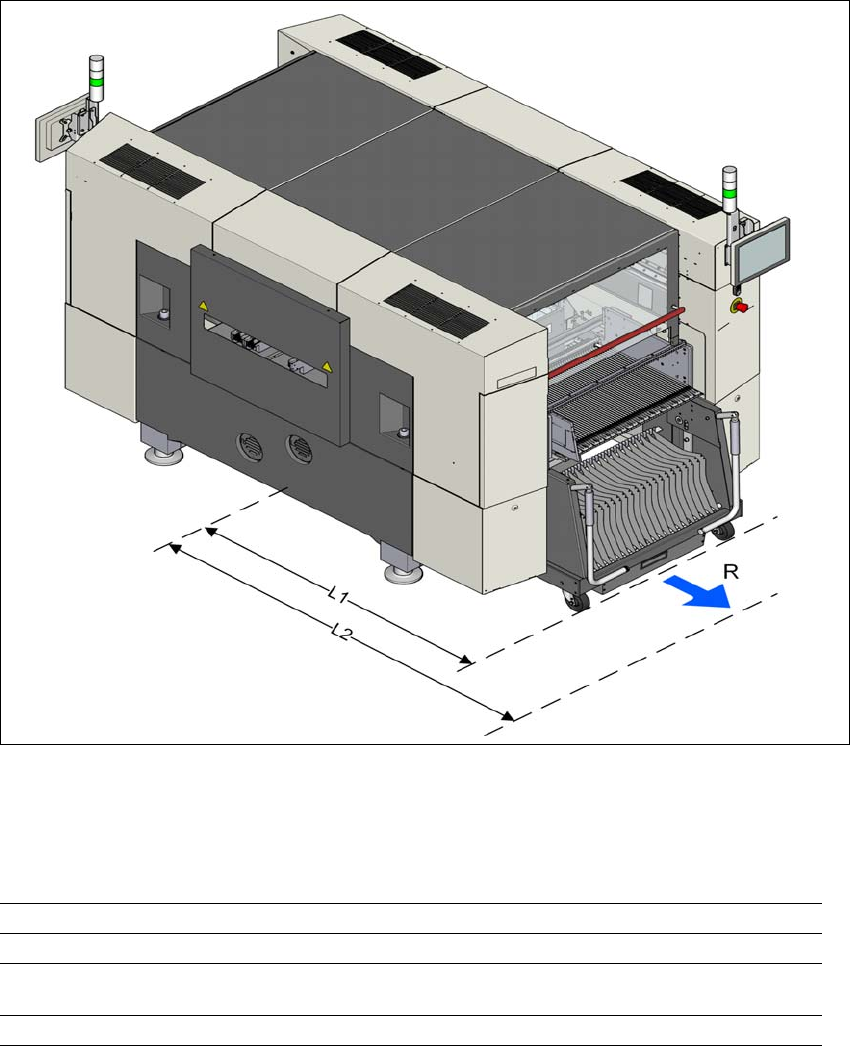

图 3.5 - 3 SX1/SX2 贴片机上元件料车的操纵距离
SX1/SX2 贴片机上元件料车的操纵半径 "R" 为：
3
3
料位 1 （外侧） 料位 2 （内侧）
操纵半径 R 760 mm 760 mm
距离 L1：从贴片机中心到元件
料车外缘
1300 mm 1175 mm
距离 L2：从贴片机中心到墙壁 2060 mm 1935 mm
3 技术数据和组件 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
3.5 尺寸和重量 使用软件版本 SC.713.1 或更新 版本 12/2020
110
3.5.5 SX1/SX2 贴片机重心
3

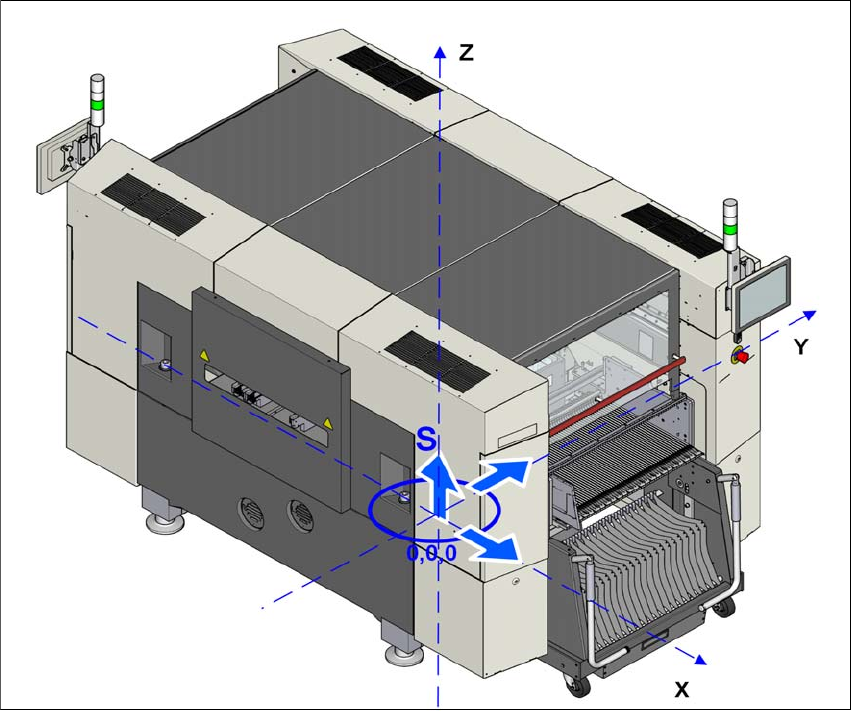

图 3.5 - 4 SX1/SX2 贴片机的重心，单位毫米
X 坐标 0 mm
Y 轴坐标 0 mm
Z 轴坐标 738.5 mm
这些重心的坐标对应于 PCB 传送导轨高度为 900 mm 的贴片机。
