5 贴片机处的工作 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
5.1 员工档案 使用软件版本 SC.713.1 或更新 版本 12/2020
222
5.1.1 操作员级别 “ 生产 ”
5.1.1.1 任务
操作人员和维护人员均应执行以下任务：
– 检查对供料器模块的元件分配情况
为此，一天中要执行多次设置检查。最好在每个班次的开始，确保已设置了正确的元
件。
– 向供料器模块供应足够的元件
– 即时补充元件和接合料带
– 即时清空盖箔容器 （例如，在每个接合程序之后）
– 检查并确保元件位于正确的拾取位置 （参见图 5.13 - 1
)
– 检查向输入和输出传送导轨上的 PCB 传送物料的情况
– 检查设置质量
– 在 PCB 进入焊接炉之前，对 PCB 进行随机取样。
– 遵守“ESD 规定”
– 注意工作站上的故障显示和信息，并在必要时向生产线工程师汇报
– 执行 《预防性维护手册》中规定的维护工作
5.1.1.2 工具和设备
所有操作员必须具备以下工具。建议将工具存放在一个适宜的容器里，以免在从容器里拿放工具
时发生受伤 （例如，被镊子戳伤）。
贴片机的每位操作员需要有：
– 操作员套件 （部件号 00349303-xx）
–SMD 镊子
– 用于清洗转换料台的短毛刷
– 一套小号的普通十字头螺丝刀
– 用于接合料带的剪刀 （不要使用多用途剪刀或斜口切割器）
– 料带接合工具 （部件号 02102987-xx）
– 接合材料：
– 接合板 （4000），部件号 00318671-xx
– 4.3 mm SMD 料带接头 （4000），部件号 00356343-xx）
– 16 mm SMD 料带接头 （1000），部件号 00356344-xx）
– 用于擦除基准点的橡皮或玻璃纤维笔
– 用于标记料槽的记号笔
– 带适用吸嘴的吸尘器
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 5 贴片机处的工作
使用软件版本 SC.713.1 或更新 版本 12/2020 5.1 员工档案
223
5.1.2 操作员级别 “ 高级生产 ”
5.1.2.1 任务
生产线工程师应负责执行下列任务：
– 担任操作员的联系人
– 记录贴片机的工作日志
– 按规定的时间间隔，监督并执行预防性维护工作
– 监控工作场地，保证场地的清洁和安全
– 监控 “ESD 规定 ” 的执行情况
– 执行质量控制
– 跟进和汇报故障信息
– 确保故障已被排除
– 提供及时完成生产作业所需的全部材料，例如：
–PCB
– 接合材料
– 焊锡膏
–元件
– 供料器模块，等
– 为新的生产批次设置工作站
– 检查供料器模块的设置：
–增量
– 拾取位置
– 检查管理数据
– 查看 MaDaMaS 或 OIS 中的管理数据
– 要求负责程序员修改贴片程序
– 确保各个组别之间的信息交流顺畅
5.1.3 操作员级别 “ 维修 （客户）”
5.1.3.1 任务
维修人员的职责包括：
– 重要的预防性维护作业
– 安装更换部件
– 编辑贴片机数据
– 校准贴片机
5 贴片机处的工作 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
5.2 控制部件和显示屏 使用软件版本 SC.713.1 或更新 版本 12/2020
224
5.2 控制部件和显示屏
5.2.1 SIPLACE SX1/SX2 V3 总览
5

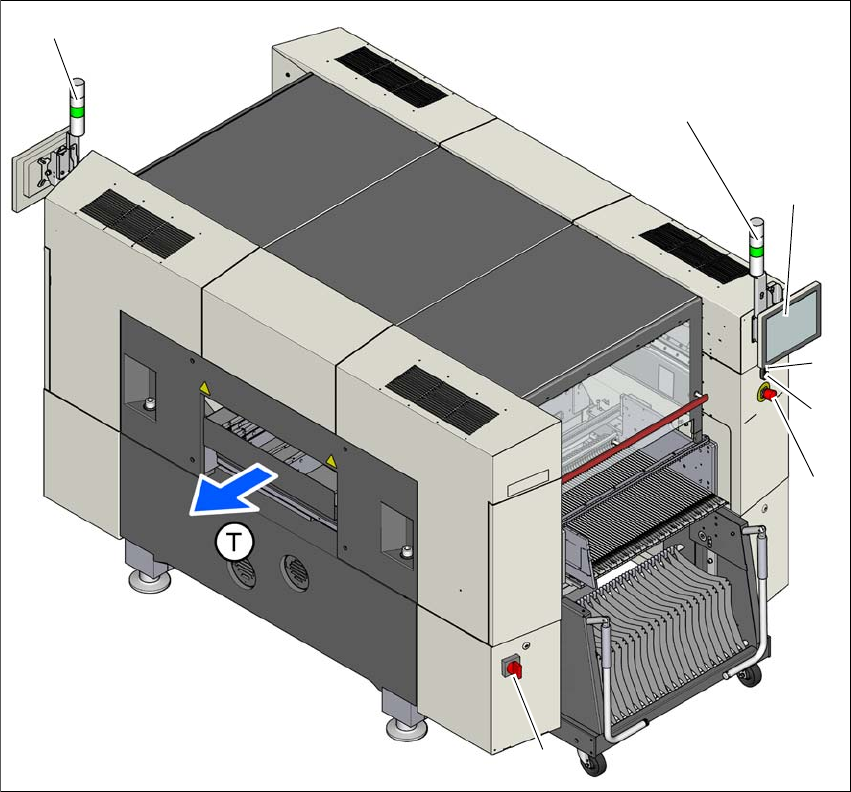

图 5.2 - 1 SIPLACE SX1/SX2 V3 上的控制部件和显示屏
5
(1) 主开关 (5) 多点触控显示器
(2) Start （启动）按钮 （白色） (6) 带喇叭的指示灯
(3) EMERGENCY STOP （急停）按钮 (T) PCB 传送方向
(4) Stop （停止）按钮 （黑色）
(1)
(3)
(2)
(5)
(6)
(6)
(4)
