使用手册 SIPLACE SX1/SX2 V2 和 V3 版 3 技术数据和组件
使用软件版本 SC.713.1 或更新 版本 12/2020 3.10 X 供料器模块
155
3.10.2 SIPLACE 胶液供料器
部件号 00141400-xx SIPLACE 胶液供料器
3

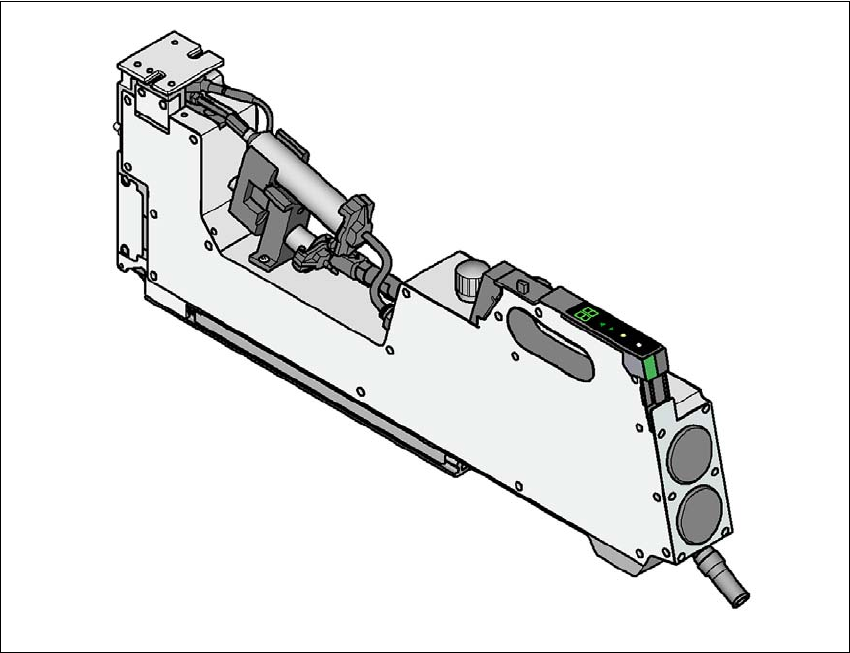

图 3.10 - 3 SIPLACE 胶液供料器
3.10.2.1 说明
SIPLACE 胶液供料器使您能够在贴装元件前确定其上的粘合点。之后 SIPLACE 视觉系统将检查
这些粘合点。所需要的粘合点可以在 SIPLACE Pro 的元件形状编辑器 （Component Shape
Editor）中进行定义，而且您还可以定义是否将单独的粘合点排除在检查范围之外。这个粘合功
能可以在 SIPLACE Pro 的元件形状编辑器 （Component Shape Editor）中启用和停用。
SIPLACE 胶液供料器是一款专用的供料器模块，需要您将其作为特定料台料槽的固定功能进行配
置。详细信息请参见 “SIPLACE 胶液供料器用户手册，德语 [ 项目编号 00197218-01-xx.]，中文 [
项目编号 00197219-xx]
3 技术数据和组件 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
3.10 X 供料器模块 使用软件版本 SC.713.1 或更新 版本 12/2020
156
3.10.2.2 技术数据
长度 584.9 mm
高度 199.5 mm
宽度 57.6 mm
占据的供料器模块位置 5 料槽，每个有 8 mm
重量 4.6 kg
可能的最小独立粘合点直径
*a
*)a 吸嘴直径为 100 µm，使用 Heraeus PD 205A-Jet 胶液 （温度 53°C）或 Loctite 3621 （温度 53°C）
0.7 - 0.8 mm (+/- 0.1 mm)
五次喷胶后形成的粘合点直径
a
1.0 mm (+/- 0.2 mm)
单独粘合点的高度
a
0.15 mm (+/- 0.02 mm)
五次供料后形成的粘合点高度
a
0.2 - 0.3 mm
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 3 技术数据和组件
使用软件版本 SC.713.1 或更新 版本 12/2020 3.10 X 供料器模块
157
3.10.3 线性浸渍单元 2 X (LDU 2 X)
部件号 00117012-xx 焊剂线性浸渍单元 / LDU 2 X
LDU 2 X 为特殊供料器模块，可使用规定层厚度的焊剂。此焊剂可用于喷涂组件，从而改善焊接
特征。LDU 2 X 以与 X 供料器模块相同的方式安装在转换料台上，通过工作站软件和生产线软件
控制。
有关详细描述，请参见用户指南 “SIPLACE LDU 2 X”。
3

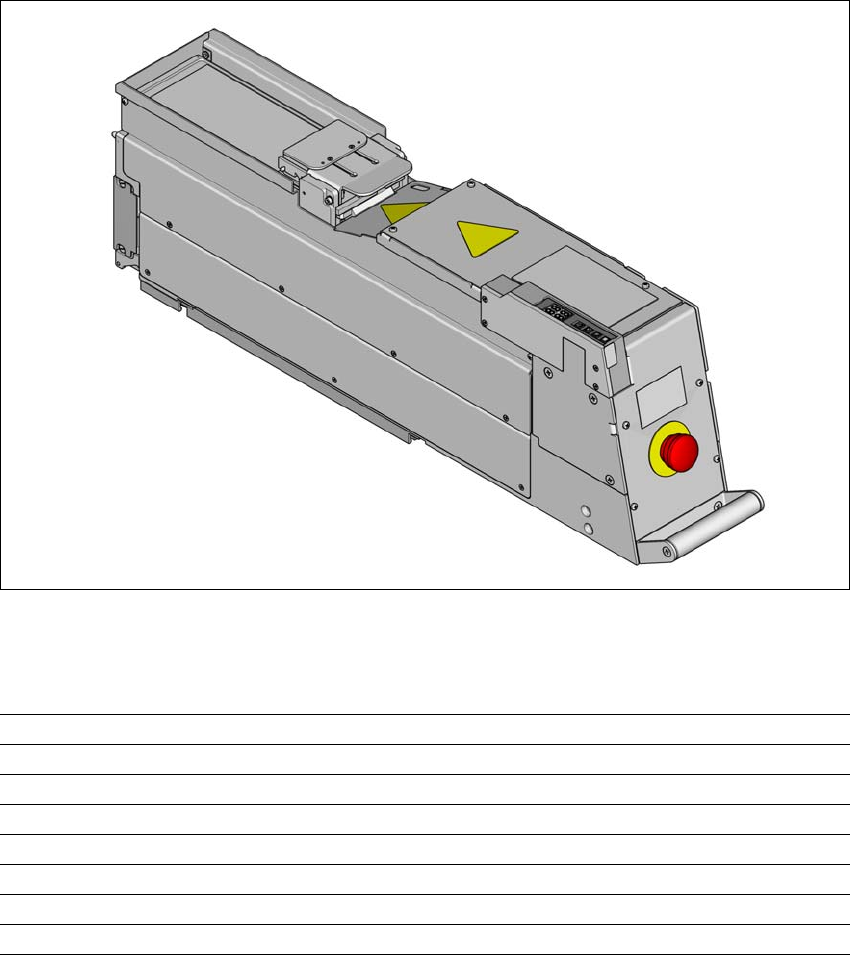

图 3.10 - 4 线性浸渍单元 (LDU 2 X)
3.10.3.1 技术数据
尺寸 （长 x 宽 x 高） 629 mm x 105 mm x 202 mm
重量 11 kg
电流消耗 24 V dc bis 30 V dc, 2 A (60 W)
最大噪音排放 61dB
温度范围 （存储） -25°C 至 +55°C
温度范围 （操作） +18°C 至 +25°C
湿度 （存储） ≤ 95%
湿度 （操作） 30% - 75% （平均不 > 45%）
