6 工作站扩展部件 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
6.1 吸嘴交换器 使用软件版本 SC.713.1 或更新 版本 12/2020
280
6.1.2 SIPLACE MultiStar CPP 的吸嘴交换器
6.1.2.1 吸嘴交换器，含 4 个吸嘴盘
部件号 03147925-xx CPx 嘴交换器，短
部件号 03135469-xx 含 20 个吸嘴库的吸嘴盘 20xx
部件号 03065782-xx 含 9 个吸嘴库的吸嘴盘 28xx
部件号 03226630-01 含 20 个吸嘴库和 3 个基准点的吸嘴盘 20xx
6
图 6.1 - 3 SIPLACE MultiStar 的吸嘴交换器，配有 4 个吸嘴盘
(1) 用于 20xx 吸嘴的吸嘴盘
(2) 用于 28xx 吸嘴的吸嘴盘
(1)
(2)
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 6 工作站扩展部件
使用软件版本 SC.713.1 或更新 版本 12/2020 6.1 吸嘴交换器
281
6.1.2.2 用于 20xx 吸嘴且含 20 个吸嘴库的吸嘴盘
6

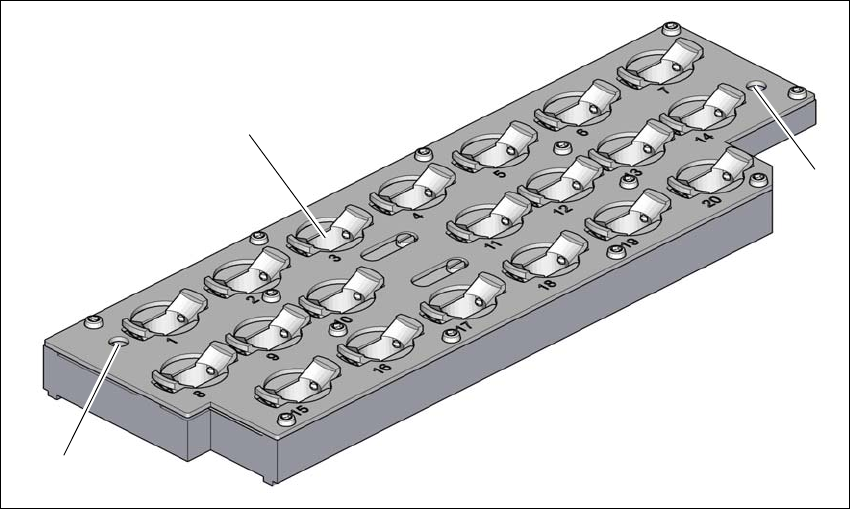

图 6.1 - 4 用于含 20 个吸嘴库 20 xx 吸嘴的吸嘴盘 - 锁定板打开
(1) 用于 20xx 吸嘴的 20 个吸嘴库
(2) 基准点 （只有锁定板打开时才可见）
(2)
(1)
(2)
6 工作站扩展部件 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
6.1 吸嘴交换器 使用软件版本 SC.713.1 或更新 版本 12/2020
282
6.1.2.3 用于 28xx 吸嘴且含 9 个吸嘴库的吸嘴盘
6
图 6.1 - 5 用于 28xx 吸嘴的吸嘴盘
(1) 5 个用于 28xx 吸嘴的吸嘴库，吸嘴最大长度是 12.5 mm
（吸嘴库编号 1、5、6、8 和 9）
(2) 4 个用于 28xx 吸嘴的吸嘴库，吸嘴最大长度是 16.5 mm
（吸嘴库编号 2、3、4 和 7）
(3) 基准点 （只有锁定板打开时才可见）
6.1.2.4 技术数据
6
(1)
(2)
(3)
(3)
SIPLACE MultiStar 贴片头的吸嘴交换器
每个料位上的吸嘴盘数量
*a
4
每个料位上的吸嘴库的最多数量 69
每个料位的标准配置 3 个吸嘴盘有 60 个 20xx 吸嘴库
1 个吸嘴盘有 9 个 28xx 吸嘴库
吸嘴类型 20xx、28xx
*)a 必须配置吸嘴交换器中的所有吸嘴盘。
