6.9 SIPLACE Very High Force TwinStar (VHF TH)
部件号 00519986-xx, 带悬臂的VHF TwinStar
6.9.1 说明
SIPLACE Very High Force TwinStar 是一款标准 TwinStar 的高级研发版。SIPLACE Very High
Force TwinStar 适用于处理面积较大的复杂元件。
有关详细说明，请参阅 “ 贴片头重新配置套件超强力贴片头的装配说明 ”，部件号 00197270-
xx]
6.9.2 总览
6

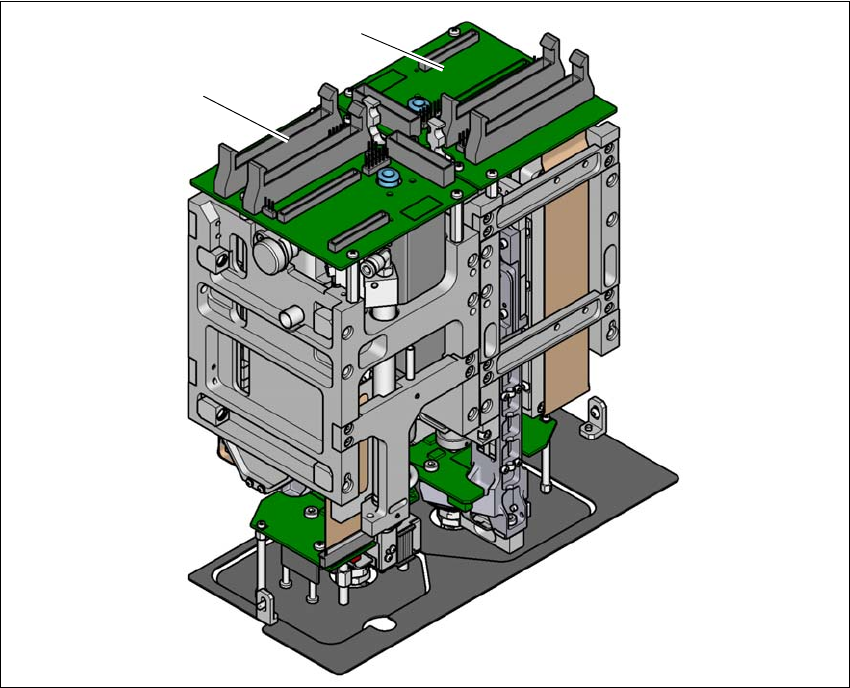

图 6.9 - 1 SIPLACE Very High Force TwinStar (VHF TH)
(1) “ 拾取 & 贴片 ” 模块 1 (P&P1)
(2) “ 拾取 & 贴片 ” 模块 2 (P&P2)
2
1
6 工作站扩展部件 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
6.9 SIPLACE Very High Force TwinStar (VHF TH) 使用软件版本 SC.713.1 或更新 版本 12/2020
312
6.9.3 技术数据
6
SIPLACE TwinStar 和 SIPLACE Very High Force TwinStar 的所有其他技术数据都相同（参见第
3.7.6.1
节，第 135 页）。
可程序控制卸下力
1.0 N - 15 N
2.0 N - 70 N
2.0 N -100 N
*a
*)a SIPLACE Very High Force Twin Star (VHF TH) 部件号 03096701-03 和 OSC 套件包
最大元件高度
50 mm
*b
*)b 根据要求，可用的最大元件高度为 50 mm，此时采用超强力 (VHF) “ 拾取 & 贴片 ” 贴片头 和 508 型吸嘴。
最大重量
160 g 至最大 300 g
*c
*)c 当处理 300g 以下的元件时，使用工作站功能测量和确定元件和喷嘴的质量惯性。 计算出的惯性值可以被存
储在 SIPLACE Pro Desk 的元件编辑器和喷嘴编辑器中。 建议： 该功能用于测量重量在 50g 以上的元件的质
量惯性矩。
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 6 工作站扩展部件
使用软件版本 SC.713.1 或更新 版本 12/2020 6.10 静止摄像机
313
6.10 静止摄像机
6.10.1 元件摄像机，静止 P&P，25 GigE 型 （FC 相机）
部件号 03222727-xx 静止元件数码相机，25 GigE 型
6

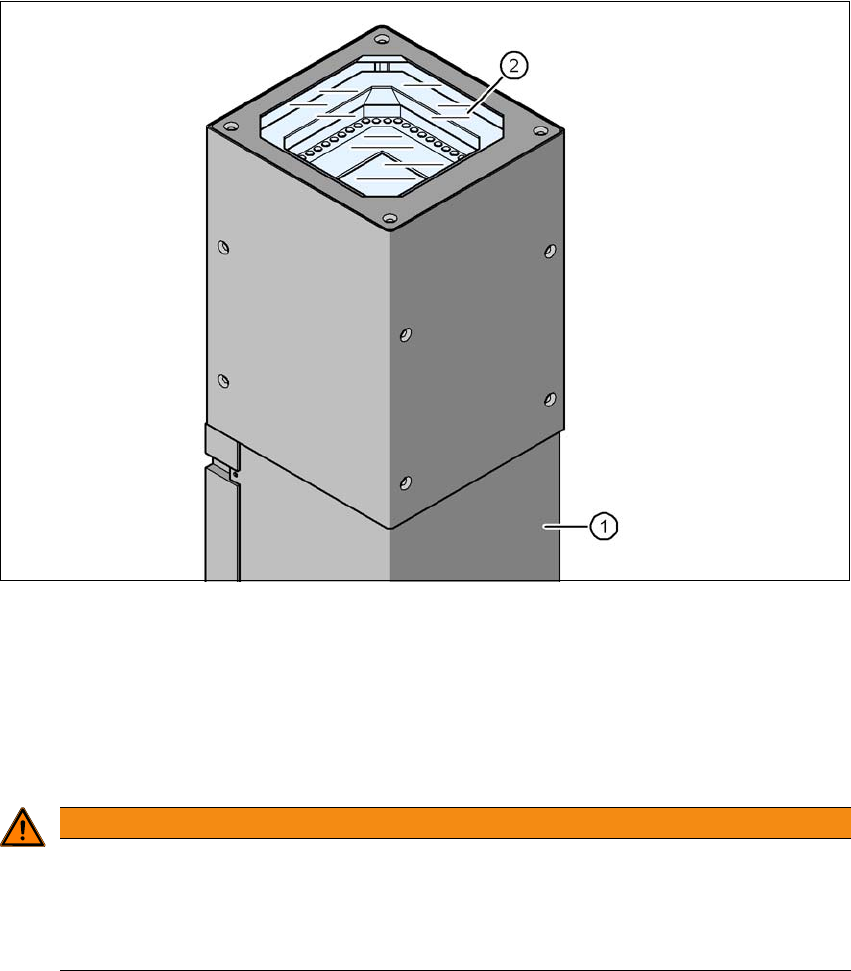

图 6.10 - 1 元件摄像机，静止 P&P，25 GigE 型 （FC 相机）
(1) 带集成摄像机和摄像机放大器的摄像机外壳
(2) 玻璃板 - 照明等级和镜头等级如下
6.10.1.1 安全须知
6
警告
碰撞的危险！
将贴片头从 TwinStar/VHF 更改为 SpeedStar 时，SpeedStar 会与相机外壳发生碰撞。
拆下 TwinStar 上的静止元件摄像机。
将 TwinStar 上的贴片头更换到 MultiStar 时，静止元件摄像机安装于底部位置。
