4 设置与调试 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
4.2 安装位置的基础设施 使用软件版本 SC.713.1 或更新 版本 12/2020
192
将 L1、L2、L3、N 和 PE 连接到电源连接端子 X94 （部件 1）， 图 4.2 - 4，第 191 页。穿入
电缆时，请勿损坏连接端子。
4
手动拧紧电缆夹具 （部件 2），图 4.2 - 4，第 191 页。
始终确保线缆和电缆不会缠绕或绊脚。必要时，使用扎带将其固定到位。
4.2.3.5 主电源连接 - 电源连接线带插头 （配置 2）
贴片机随附一根不带插头、长约 5 m、红色 16 A 且符合 IEC 60309 的电源连接线。
4
4

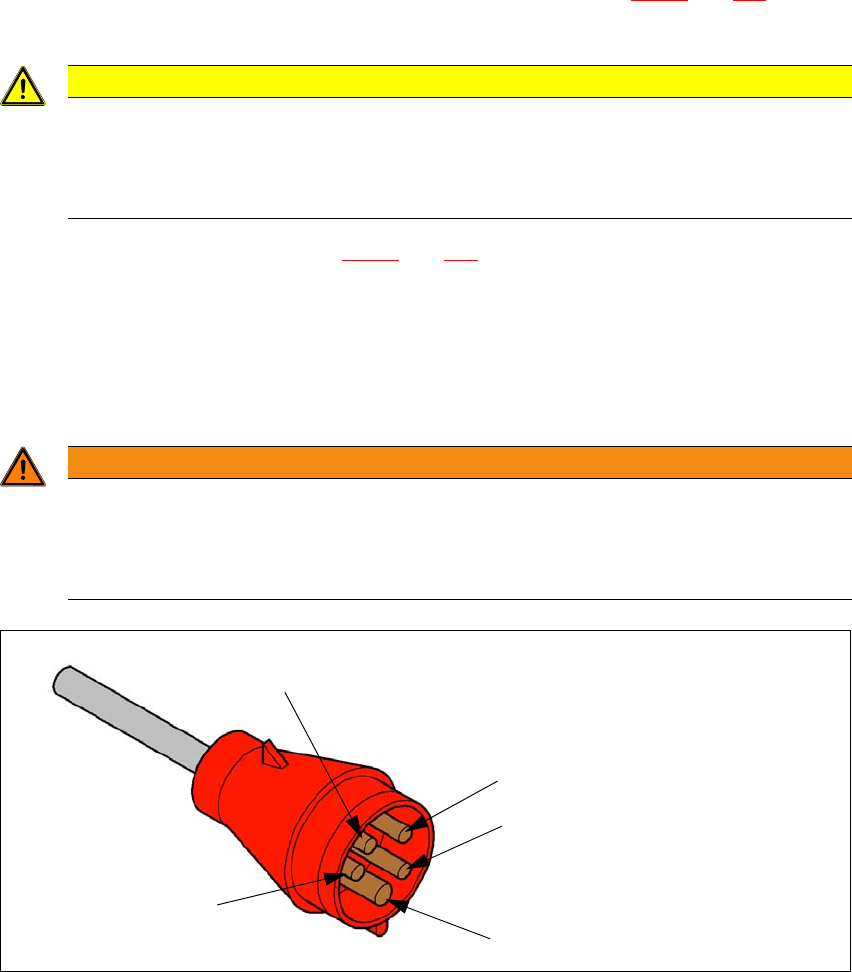

图 4.2 - 5 CEE 插头中的分配
注意事项
请注意正确的相序！
请注意正确的相序。相序错误会导致故障并会对真空泵造成损坏！贴片机启动时，检查
真空泵的运行方向是否正确。
检查贴片机上的 PE 连接是否能正常起作用。
警告
只能由具备资质的电气技工连接电源连接线。
只能由具备资质的电气技工连接电源连接线。合格的电工是指具备相应的职业资格、知
识和经验，能够辩识电力造成的危害，同时也能防止产生这些危害的人员。
遵循贴片机使用国家的相关规定。
PE
L1
L2
L3
N
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 4 设置与调试
使用软件版本 SC.713.1 或更新 版本 12/2020 4.2 安装位置的基础设施
193
4.2.3.6 主电源连接 - 电源连接线不带插头 （配置 3）
贴片机随附一根不带插头、长约 5m 的电源连接线。
4
4

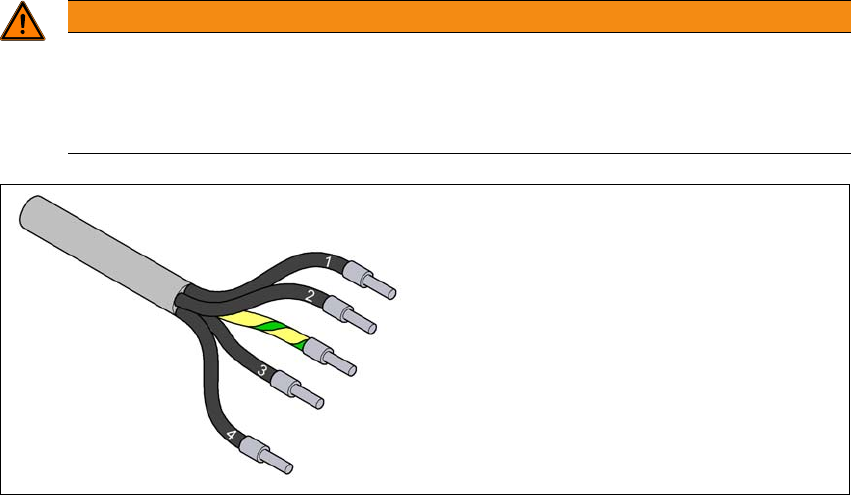

图 4.2 - 6 主电源电缆中的导线说明
警告
只能由具备资质的电气技工连接电源连接线。
只能由具备资质的电气技工连接电源连接线。合格的电工是指具备相应的职业资格、知
识和经验，能够辩识电力造成的危害，同时也能防止产生这些危害的人员。
遵循贴片机使用国家的相关规定。
1 = (L1)：三相
2 = (L2)：三相
3 = (L3)：三相
4 = (N)：零线
绿色 / 黄色 = (PE)：保护导体
4 设置与调试 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
4.2 安装位置的基础设施 使用软件版本 SC.713.1 或更新 版本 12/2020
194
4.2.3.7 细保险丝概览
4

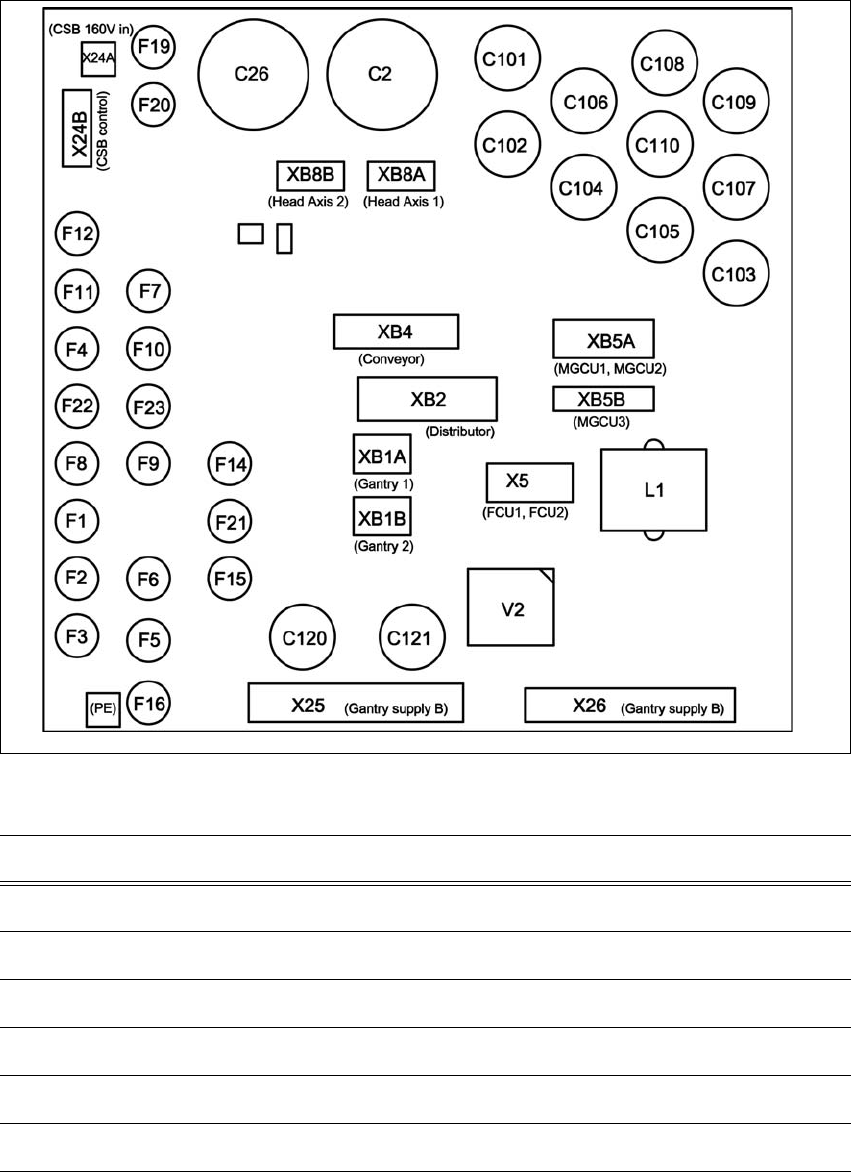

图 4.2 - 7 细保险丝概览
4
保险丝 元件 电流 [A] 电压 [V]
F1 MGCU 1 6,3 27
F2 MGCU 2 6,3 27
F3 MGCU 3 6,3 27
F4 分配板 / 电源故障 6,3 24
F5 贴片机 PC 6,3 27
F6 可选 PC 6,3 27
