00198676-02_UM_SX12-V3_ZH.pdf - 第37页

使用手册 SIPLACE SX1/SX2 V2 和 V3 版 2 操作安全使用软件版本 SC.713.1 或更新版本 12/2020 2.1 安全须知 37  强大的磁铁吸引力意味着，在紧靠磁轨和移动的主要部件时需要特别小心。切勿将重量或体积较大的铁制或钢制物体人工移动到靠近磁轨的地方。由于磁铁的吸引力是看不到的，因此，其对磁轨附近区域的影响往往会被低估。磁铁吸引力可能突然地出现，并且可能在与磁轨大小相近的铁磁体（钢…

2 操作安全使用手册 SIPLACE SX1/SX2 V2 和 V3 版

2.1 安全须知使用软件版本 SC.713.1 或更新版本 12/2020

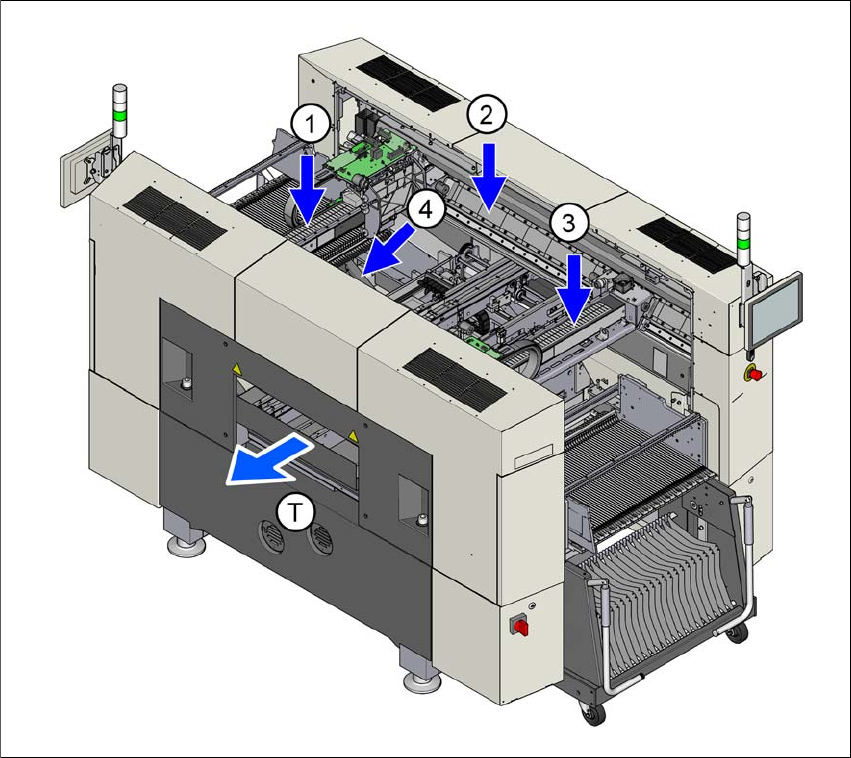

图 2.1 - 1 线性驱动装置的永磁铁的位置

(1) 悬臂 2 上 X 轴线性马达的永磁铁

(2) 悬臂 1 和悬臂 2 上 Y 轴线性马达的永磁铁（用于松配轴承或固定轴承）

(3) 悬臂 1 上 X 轴线性马达的永磁铁

(4) 悬臂 1 和悬臂 2 上 Y 轴线性马达的永磁铁（用于松配轴承或固定轴承）

(T) PCB 的传送方向

在永磁铁上作业时请注意下列事项：

 对于植入有源医疗器件（如，心脏起搏器）或其他铁磁性假肢的人士，坚决不得在这些器件

上作业或靠近这些器件。始终与线性马达保持一个安全的距离。

使用手册 SIPLACE SX1/SX2 V2 和 V3 版 2 操作安全

使用软件版本 SC.713.1 或更新版本 12/2020 2.1 安全须知

 强大的磁铁吸引力意味着，在紧靠磁轨和移动的主要部件时需要特别小心。切勿将重量或体

积较大的铁制或钢制物体人工移动到靠近磁轨的地方。由于磁铁的吸引力是看不到的，因

此，其对磁轨附近区域的影响往往会被低估。磁铁吸引力可能突然地出现，并且可能在与磁

轨大小相近的铁磁体（钢铁材质）附近区域产生高达数千牛顿的吸力。

 在处理磁轨时一定要穿戴上合适的工作防护衣物（例如，手套和安全鞋等）。

 在更换磁轨时，只有接受过相应培训的 SIPLACE 工程师可以执行装配工作及其他任务。

 总要准备有至少两个（斜角大约为 10° 到 15°）的实体非磁性（如，铝制）楔子和一个非磁

性锤子（大约 2 到 3 公斤重），以应付意外情况的发生。在紧急情况下，将需要使用这些工

具分离被磁力粘附到磁轨上的部件，并且可用于松开夹在这两者之间的身体部位（手指、

手、脚）。切勿将有铁芯马达的线圈组件直接放置到磁轨中。

 强大的磁场可能会损坏或摧毁电子器件和测量仪器。切勿将含有磁性元件的器件放在计算

机、显示器或磁性数据介质（例如，硬盘、信用卡、音频或视频磁带等）的附近。

 在两条磁轨之间或磁轨与其他磁面之间，至少要保持 45 厘米的间距。

 磁铁一定要以正确的方式进行弃置。正确弃置中的一个关键部分就是对永磁铁进行完全退磁

处理。

2 操作安全使用手册 SIPLACE SX1/SX2 V2 和 V3 版

2.1 安全须知使用软件版本 SC.713.1 或更新版本 12/2020

2.1.6 关于在料带切割器上作业时的安全说明

还可参见第 2.2.6 节，第 50 页。

 还可参见维修手册或作业卡中描述的程序。

警告

割伤危险！

在料带切割器上作业时，存在被锋利刀片割伤的危险！

 在料带切割器上作业时，请戴上结实的防护手套。

警告

受伤危险！

在料带切割器上作业时，存在因加压压缩空气管道而受伤的危险。

 开始在料带切割器上实施作业前，请切断贴片机的主电源连接和压缩空气供应。

 然后等到工作压力降到 0 MPa 。

 排空压缩空气管路和料带切割器：

 如果有排气阀（仅 SIPLACE SX1/SX2 V3），请打开该阀。

 如果没有排气阀（SIPLACE SX1/SX2 V2 及更老版本），断开料带切割器 T 段

上的一个小软管。

 切断连接料带切割器的压缩空气管路。
