使用手册 SIPLACE SX1/SX2 V2 和 V3 版 5 贴片机处的工作 使用软件版本 SC.713.1 或更新 版本 12/2020 5.2 控制部件和显示屏 225 5.2.2 SIPLACE SX1/SX2 V2 总览 5 图 5.2 - 2 SIPLACE SX1/SX2 V2 上的控制部件和显示屏 5 (1) 主开关 (5) Stop （停止）按钮 （黑色） (2) Start （启动）按钮 （白色） (6) LCD …
5 贴片机处的工作 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
5.2 控制部件和显示屏 使用软件版本 SC.713.1 或更新 版本 12/2020
224
5.2 控制部件和显示屏
5.2.1 SIPLACE SX1/SX2 V3 总览
5
图 5.2 - 1 SIPLACE SX1/SX2 V3 上的控制部件和显示屏
5
(1) 主开关 (5) 多点触控显示器
(2) Start （启动）按钮 （白色） (6) 带喇叭的指示灯
(3) EMERGENCY STOP （急停）按钮 (T) PCB 传送方向
(4) Stop （停止）按钮 （黑色）
(1)
(3)
(2)
(5)
(6)
(6)
(4)
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 5 贴片机处的工作
使用软件版本 SC.713.1 或更新 版本 12/2020 5.2 控制部件和显示屏
225
5.2.2 SIPLACE SX1/SX2 V2 总览
5

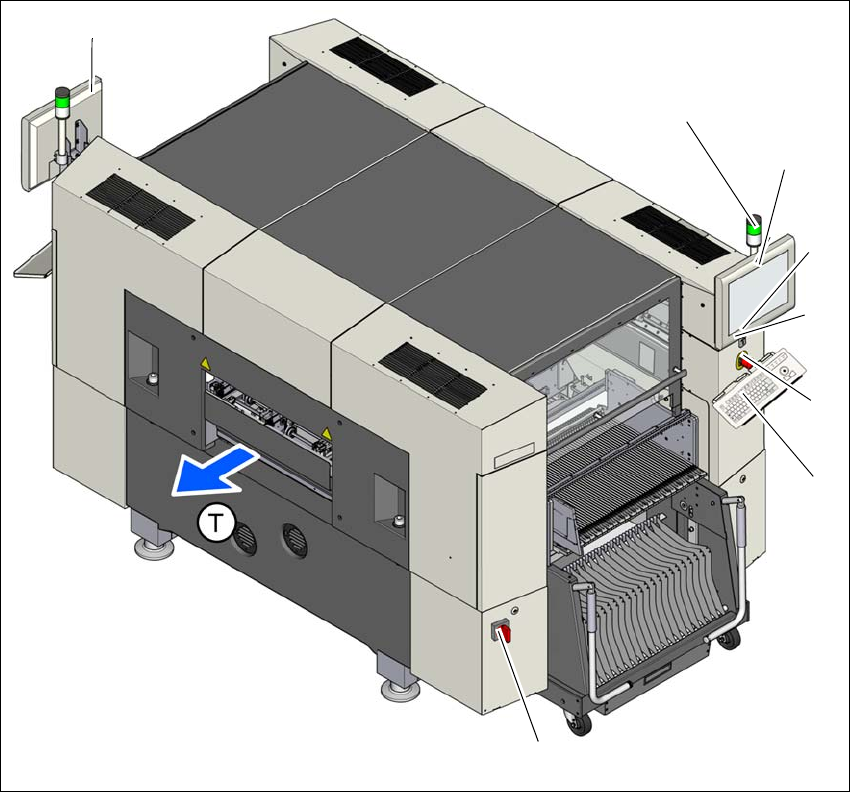

图 5.2 - 2 SIPLACE SX1/SX2 V2 上的控制部件和显示屏
5
(1) 主开关 (5) Stop （停止）按钮 （黑色）
(2) Start （启动）按钮 （白色） (6) LCD 触摸屏
(3) EMERGENCY STOP （急停）按钮 (7) 带喇叭的指示灯
(4) 键盘 (T) PCB 传送方向
(1)
(4)
(3)
(2)
(6)
(7)
(7)
(5)
5 贴片机处的工作 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
5.2 控制部件和显示屏 使用软件版本 SC.713.1 或更新 版本 12/2020
226
5.2.3 贴片机操作员面板上的控制部件
一个身高 1.40 m 的人即可触摸到所有控制部件。
主开关 5
主电源开关用于接通、断开贴片机的电源。
Stop （停止）按钮 （黑色） 5
该黑色按钮可停止贴片机的贴片进程。
Start （启动）按钮 （白色） 5
此白色按钮用于在贴片机接通电源时或故障消除后启动贴片机。
EMERGENCY STOP （急停）按钮 5
EMERGENCY STOP （急停）按钮在按下后即被锁定在 ON （开）的位置上。此时，悬臂轴、
料车、传送导轨和废料带切割器的电源被断开，供给贴片头星形轴的电压将被减小。旋转松开按
钮。
多点触控显示器 （适用于 SIPLACE SX1/SX2 V3） 5
在贴片机的每一侧，有一个带有高灵敏度 “ 多点触控 ” 表面的纯平显示屏 （屏幕带有多指手势识
别功能）。使用贴片机软件来显示屏幕录入所用的键盘。
LCD 显示器 （适用于 SIPLACE SX1/SX2 V2） 5
在贴片机的两侧各有一块带接触敏感表面 （触摸屏）的平板 LCD 屏幕。
危险
致命电压！
贴片机内的某些部件携带有可能致命的电压 —— 即便主电源开关已被关闭。
