00198676-02_UM_SX12-V3_ZH.pdf - 第262页
5 贴片机处的工作 使用手册 SIPLACE SX1/SX2 V2 和 V3 版 5.10 设置供料器模块 使用软件版本 SC.71 3.1 或更新 版本 12/2020 262 后折盖箔，直至其基本完全拉开 （部件 3，图 5.10 - 5 ，第 261 页） 。 5 将控制杆向后推 （图 5.10 - 5 中的部件 5，第 261 页）以降低拾取窗 口。 从盖箔摇杆 （部件 2，图 5.10 - 7 ）上方导入盖箔，直至…
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 5 贴片机处的工作
使用软件版本 SC.713.1 或更新 版本 12/2020 5.10 设置供料器模块
261
5
图 5.10 - 5 料带供料器模块上的拾取窗口
(1) 料带支撑件，可拆卸 （见第 5.10.4.4 节，第 262 页）
(2) 拾取窗口
(3) 盖箔的移除边缘
(4) 元件拾取区域
(5) 抬升和锁定拾取窗口的控制杆
按下操作面板上的 FORWARD （前进）按钮 （部件 1，图 5.10 - 6），直至盖箔弯头位于元
件拾取区域 （部件 4，图 5.10 - 5
).
5
图 5.10 - 6 含 LCD 显示屏的操作面板
(1) FORWARD （前进）按钮用于向前移动元件料带
(2) BACK （后退）按钮用于向后移动元件料带
(3) 拉伸盖箔的 FOIL （铝箔）按钮
向前推动控制杆（图 5.10 - 5 中的部件 5，第 261 页），以便将拾取窗口（图 5.10 - 5 中的部
件 2，第 261
页）升高至第一个锁止位置。
将拾取窗口一侧的盖箔拉出到拾取窗口底部。
(1)
(2)
(3)
5 贴片机处的工作 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
5.10 设置供料器模块 使用软件版本 SC.713.1 或更新 版本 12/2020
262
后折盖箔，直至其基本完全拉开 （部件 3，图 5.10 - 5，第 261 页）。
5
将控制杆向后推 （图 5.10 - 5 中的部件 5，第 261 页）以降低拾取窗口。
从盖箔摇杆 （部件 2，图 5.10 - 7）上方导入盖箔，直至其到达盖箔包装轮 （部件 1，图
5.10 - 7
).
5

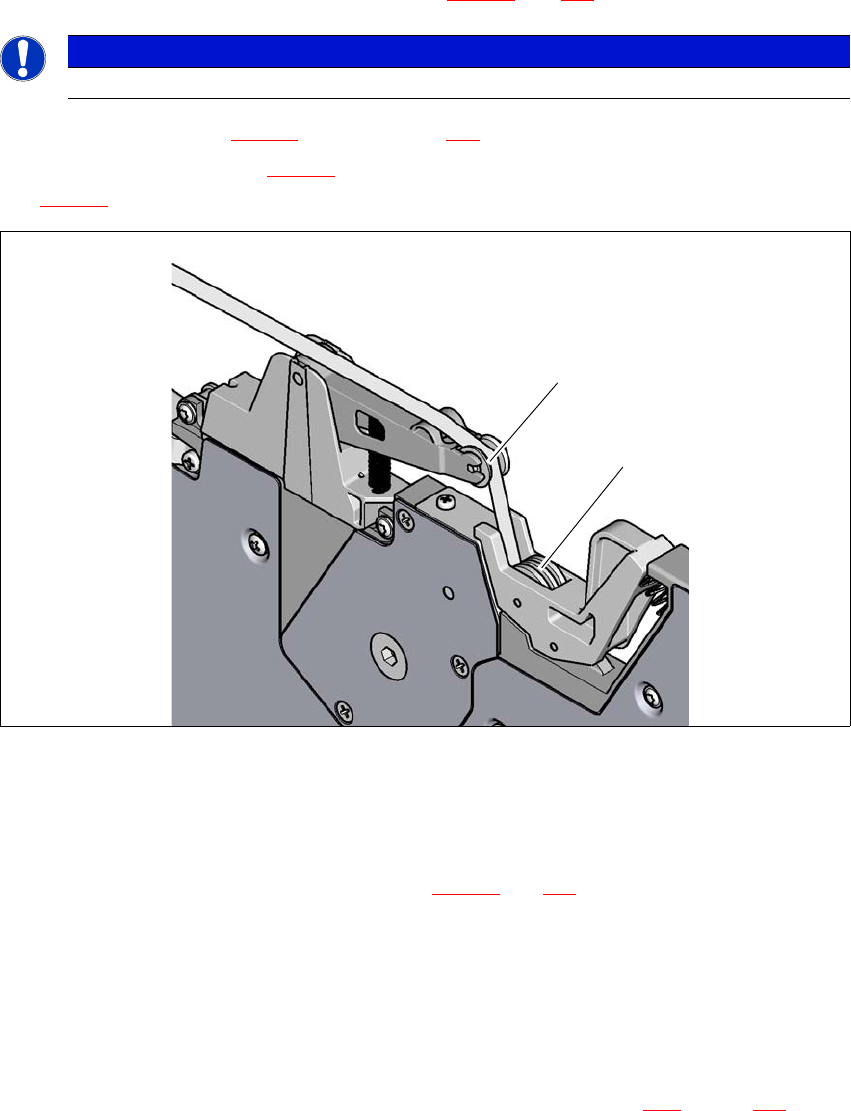

图 5.10 - 7 引导盖箔到铝箔包装轮
(1) 盖箔包装轮
(2) 盖箔
5
按下操作面板上的 “ 盖箔 ” 按钮（部件 3，图 5.10 - 6，第 261 页），直至盖箔被拉长。盖箔摇
杆指向下方，停止驱动马达。
修剪元件料带前端，使之与供料器模块的前端平齐。
5.10.4.4 接合传感器
可在 SIPLACE SmartFeeder 上改装接合传感器。
此外，我们还可提供安装有接合传感器的 SIPLACE SmartFeeder （见第 3.10
节，第 151 页）。
5.10.5 配置 SIPLACE 智能供料器上的元件
操作和安装如 SIPLACE SmartFeeder X /Xi 作业指南中所述。
请注意
在盖箔贴在拉断边缘之前，请勿降低拾取窗口。
(1)
(2)
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 5 贴片机处的工作
使用软件版本 SC.713.1 或更新 版本 12/2020 5.11 查看供料器模块上的显示屏
263
5.11 查看供料器模块上的显示屏
5
图 5.11 - 1 SIPLACE SmartFeeder X
(1) 操作面板 - LED 显示屏
(2) 状态显示灯
(2)
(1)
