使用手册 SIPLACE SX1/SX2 V2 和 V3 版 4 设置与调试 使用软件版本 SC.713.1 或更新 版本 12/2020 4.3 设置贴片机 209 4.3.9 使用贴片机水平仪对齐贴片机 4 图 4.3 - 7 在 X 轴方向和 Y 轴方形调节贴片 机 - 测量程序 在悬臂 1 上进行测量 。 沿 Y 轴方向向里推悬臂。两缓 冲档之间的距离应约为 300 mm （或约为线性导轨上的 4 -5 个 红点的距离）…
4 设置与调试 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
4.3 设置贴片机 使用软件版本 SC.713.1 或更新 版本 12/2020
208
4
4
使用贴片机水平仪在 X 轴方向和 Y 轴方向对齐贴片机 （参见 4.3.9，第 209 页）。
借助长辅助印制板对齐 PCB 传送导轨。将贴片机移至最终位置。您必须能够使长辅助印制板
穿过 PCB 传送导轨，然后顺利无阻碍地推到相邻的贴片机。
使用贴片机水平仪再次检查 X 轴方向和 Y 轴方向的对齐情况，必要时调节支脚的高度。
以 130 Nm 的扭矩拧紧夹紧螺钉，固定贴片机支脚。
用锤子敲击支脚，检查贴片机支脚的承载强度。
使用贴片机水平仪再次检查 X 轴方向和 Y 轴方向的对齐情况。
警告
损坏的危险！
如果贴片机一侧的支脚很重地撞到地面上，固定装置会因此受损。
缓慢放下贴片机。
应安排第二个人观察贴片机的下部，确保贴片机的支脚同时触地。
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 4 设置与调试
使用软件版本 SC.713.1 或更新 版本 12/2020 4.3 设置贴片机
209
4.3.9 使用贴片机水平仪对齐贴片机
4

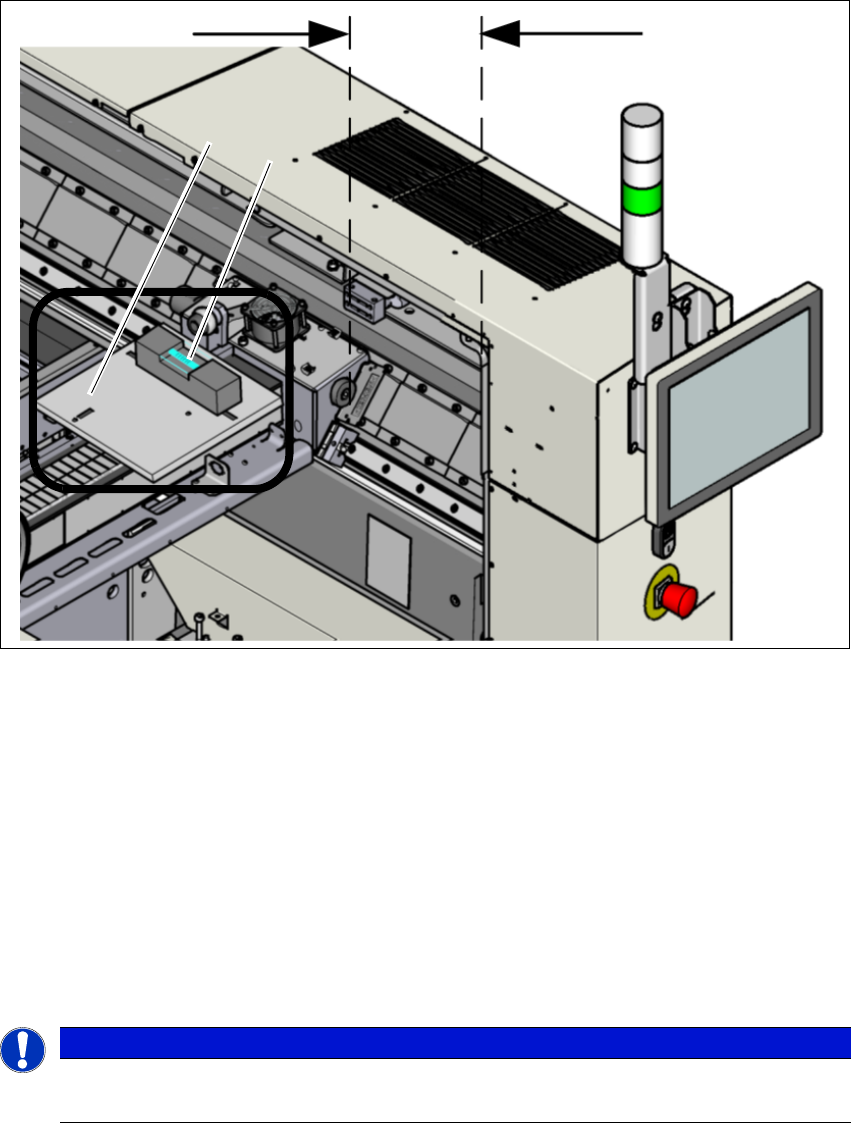

图 4.3 - 7 在 X 轴方向和 Y 轴方形调节贴片机 - 测量程序
在悬臂 1 上进行测量。
沿 Y 轴方向向里推悬臂。两缓冲档之间的距离应约为 300 mm （或约为线性导轨上的 4-5 个
红点的距离）。
将支承板 (1) 置于悬臂上，使 3 个支撑顶针位于工作表面和磁体之间的空闲区域。确保 3 个
支撑顶针均匀接触。
将贴片机水平仪 （测量精确度 0.02 mm）置于支承板上并在 3 个点进行测量
– 松配轴承侧和固定轴承侧 Y 轴方向的对齐情况。
– X 悬臂中央 X 轴方向的对齐情况。贴片头支座必须位于 X 悬臂中央。
4
4
根据下列说明顺序调节贴片机：
(1) 在固定轴承侧和松配轴承侧分别沿 Y 轴方向对齐贴片机。测量容差 0.10 mm。
请注意
确保贴片机水平仪的测量精确度
在 X 轴方向和 Y 轴方向进行测量时，确保始终以相同的方式将水平仪置于支承板上
300 mm
(1)
(
2)
4 设置与调试 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
4.3 设置贴片机 使用软件版本 SC.713.1 或更新 版本 12/2020
210
(2) 在 X 轴方向使贴片机与悬臂中央对齐。测量容差 0.10 mm。
(3) 检查 4 个贴片机支脚的承载强度。4 个贴片机支脚必须触地并均匀承载。
(4) 以 130 Nm 的扭矩拧紧夹紧螺钉，固定贴片机支脚。
(5) 用锤子敲击支脚，检查贴片机支脚的承载强度。
(6) 使用水平仪，确保贴片机已被精确对齐。
4

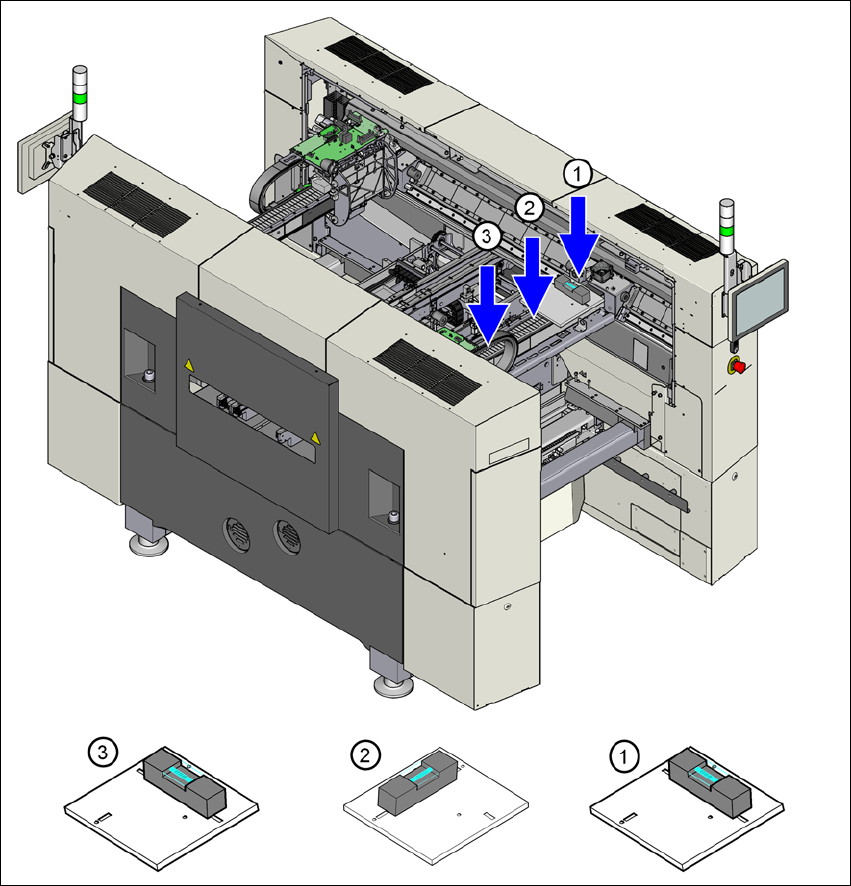

图 4.3 - 8 测量贴片机上的各点
