3.9.6 PCB 摄像机，34 GigE 型
物件号：03101402-xx
3.9.6.1 结构
3

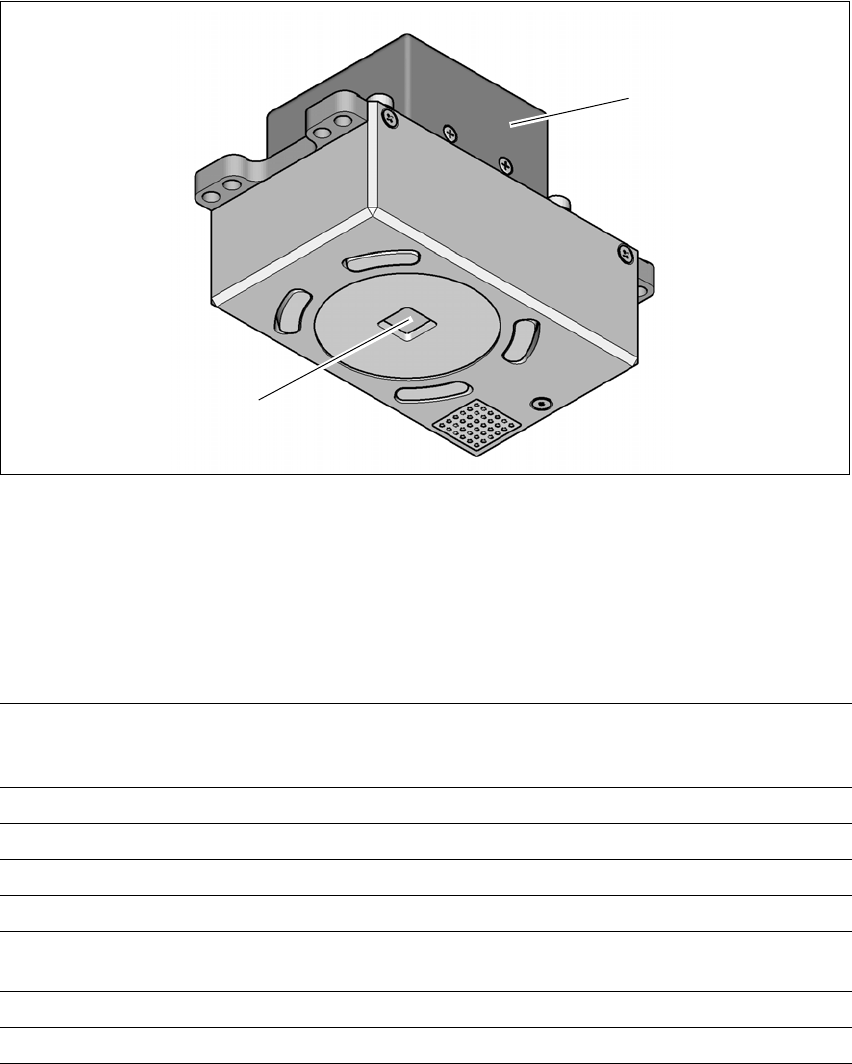

图 3.9 - 5 PCB 摄像机，34 GigE 型
(1) 摄像机放大器
(2) PCB 相机镜片和照明
3.9.6.2 技术数据
3
(1)
(2)
PCB 基准点 最多 3 个 （子面板和多面板）
“ 长印制电路板 ” 选项最多有 6 个 （可选的 PCB 基准点是最优
化的输出）。
本地基准点 每块 PCB 最多可有两个 （类型可能不同）
库内存 每个子面板最多可以有 255 种基准点类型
图像分析 基于灰度值的边缘检测方法 （特有功能）
照明类型 前方照明 （3 个等级，可按需要编程）
每个基准点 / 坏基准点的检测
时间
20 ms - 200 ms
视场 5.78 mm x 5.78 mm
离聚焦板的距离 28 mm
3 技术数据和组件 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
3.9 PCB 传送导轨系统 使用软件版本 SC.713.1 或更新 版本 12/2020
150
3.9.6.3 基准点标准
3
3.9.6.4 墨点标准
3
定位 2 个基准点
定位 3 个基准点
X 轴 /Y 轴位置，旋转角度，平均 PCB 变形
其他：单独在 X 轴和 Y 轴方向的剪切、变形
基准点形状 合成基准点：圆形、十字形、正方形、长方形、菱形、环形、
正方形和矩形轮廓、双十字形
图案：任意
基准表面
铜
锡
无抗氧化和阻焊剂
结构宽度 1/10 的卷曲都与环境形成很好的对比
合成基准点的尺寸
最小 圆形和矩形的 X/Y 轴尺寸：
最小 环形和矩形的 X/Y 轴尺寸：
最小 十字形的 X/Y 轴尺寸：
最小 双十字形的 X/Y 轴尺寸：
最小 菱形的 X/Y 轴尺寸：
最小框架宽度 （环形和长方形）：
十字形和双十字形的最小条宽度 / 条距离：
最多 所有基准图形的 X/Y 轴尺寸：
十字形和双十字形最大条形宽度：
最小公差 （一般）：
最大公差 （一般）：
0.25 mm
0.3 mm
0.3 mm
0.5 mm
0.35 mm
0.1 mm
0.1 mm
3 mm
1.5 mm
标称尺寸的 2%
标称尺寸的 20%
图案尺寸
最小尺寸
最大尺寸
0.5 mm
3 mm
基准环境 如果搜索区域内没有相似的基准结构，则参考基准点周围不需
要有间隙。
方法 - 合成基准点识别方法
- 平均灰度值
- 直方图方法
- 模板匹配
基准点形状和尺寸 / 结构 ——
合成基准点
其他方法
有关合成基准点的尺寸，见第 3.9.6.3
节基准点标准，第 150
页。
最小 0.3 mm
最大 5 mm
掩蔽材料 良好覆盖
识别时间 取决于所用方法：20 ms - 0.2 s
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 3 技术数据和组件
使用软件版本 SC.713.1 或更新 版本 12/2020 3.10 X 供料器模块
151
3.10 X 供料器模块
SIPLACE SX1/SX2 使用 SIPLACE SmartFeeder X 和 SIPLACE SmartFeeder Xi。指定的
SIPLACE 料带供料器模块与 SIPLACE SX1/SX2 转换料台兼容。SIPLACE 料带供料器的关键特
征包括贴片过程中较高的拾取位置精确度，在线编程及供料器模块转换的简单处理。用于供料器
模块的电源是无触点的，所以它使用一个感应接口。每个供料器模块都通过两个光电子通道 （光
纤）与 “ 供料器模块控制单元 （FCU）” 进行通信。EDIF Assembly 的两个接口 （能量和数据接
口）。
3.10.1 SIPLACE 料带供料器模块
3.10.1.1 料带材料
可能的料带宽度范围为 4 mm 到 104 mm。料带的材料是纸带或起泡带。此外，还可以处理带有
永久粘附性盖箔 （PSA 铝箔）的元件料带。
料带供料器模块根据下列料带标准设计：
DIN EN 60286-3 (12/1998) / IEC 60286-3 (12/1997)
JIS C 0806-3 (1999)
ANSI/EIA 481-C (10/2003)
IEC 60286-3-2 3
3.10.1.2 手动移除未被拾取的钽电容器
为避免切割料带时未被拾取的钽电容器烧灼料带材料，已扩展用户接口，其中包括 “ 发生拾取错
误时立即停止 ” 选项。此选项必须在 SIPLACE Pro 中被启用。在贴片机上未被拾取的元件将被再
一次向前输送，直到准备好将其从元件料带上移除。此料槽将被禁用， 系统将向操作员发送一条
错误信息，提醒他拾起在料带上的钽电容器。如果还有一条备用轨道可用，则贴片机会继续进行
贴片操作。不过，操作员还可以选择停止运行贴片机，移除钽制元件。如果没有备用的轨道，并
且不能继续使用其他元件进行贴片操作，贴片机将停止运行。此时，操作员可以再次移除钽制元
件然后确认错误。如果操作员重新启动了贴片机，则会继续进行贴片操作，并且会从再次启用的
轨道中拾取元件。
3
请注意
此外，此软件功能还是处理昂贵元件的理想选择。
请遵循 “ 金属粉末制电容器的安全须知 ” （见第 2.5.3 节，第 69 页）。
